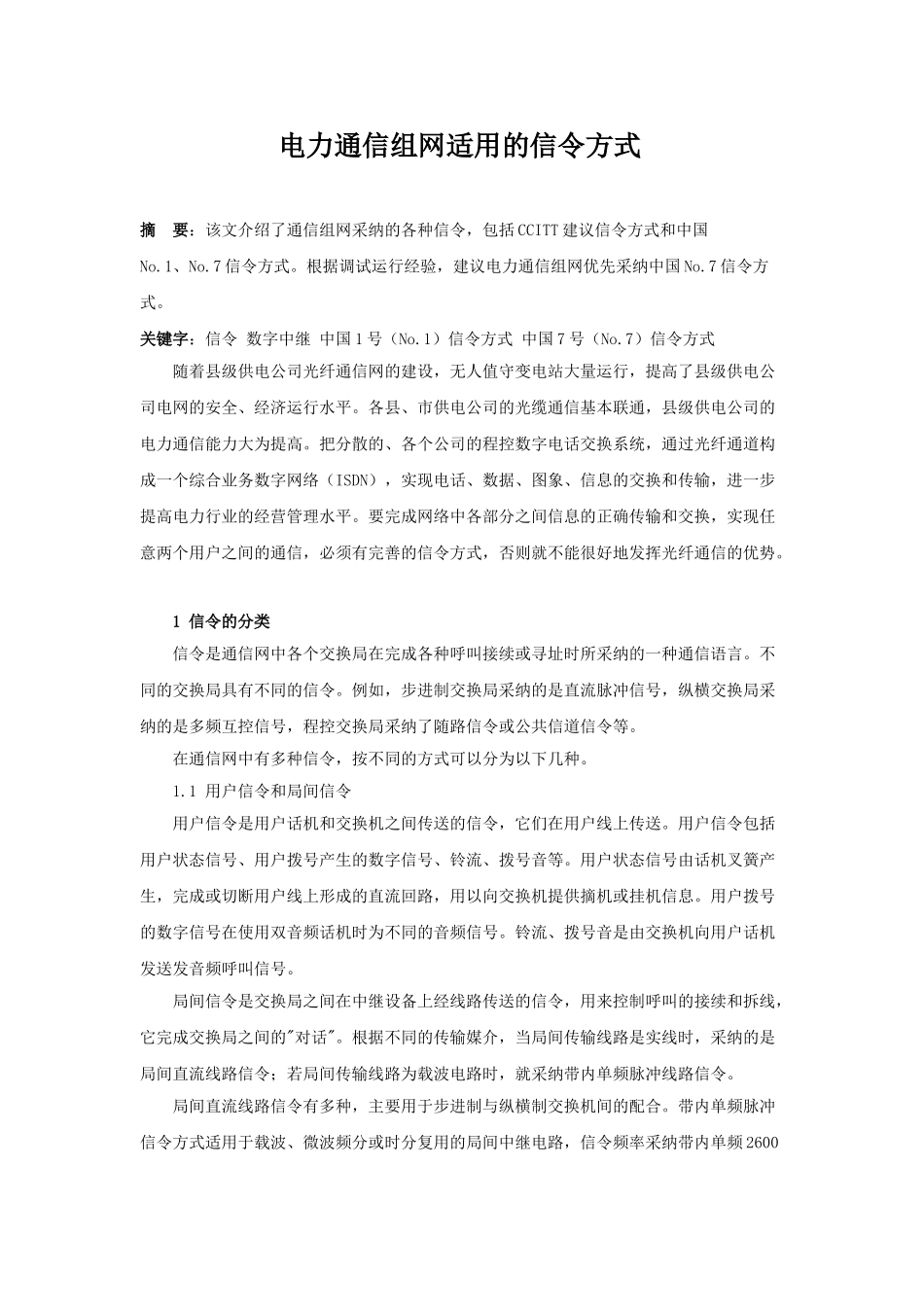

电力通信组网适用的信令方式

电力通信组网适用的信令方式摘 要：该文介绍了通信组网采纳的各种信令，包括 CCITT 建议信令方式和中国No.1、No.7 信令方式。根据调试运行经验，建议电力通信组网优先采纳中国 No.7 信令方式。关键字：信令 数字中继 中国 1 号（No.1）信令方式 中国 7 号（No.7）信令方式 随着县级供电公司光纤通信网的建设，无人值守变电站大量运行，提高了县级供电公司电网的安全、经济运行水平。各县、市供电公司的光缆通信基本联通，县级供电公司的电力通信能力大为提高。把分散的、各个公司的程控数字电话交换系统，通过光纤通道构成一个综合业务数字网络（ISDN），实现电话、数据、图象、信息的交换和传输，进一步提高电力行业的经营管理水平。要完成网络中各部分之间信息的正确传输和交换，实现任意两个用户之间的通信，必须有完善的信令方式，否则就不能很好地发挥光纤通信的优势。 1 信令的分类 信令是通信网中各个交换局在完成各种呼叫接续或寻址时所采纳的一种通信语言。不同的交换局具有不同的信令。例如，步进制交换局采纳的是直流脉冲信号，纵横交换局采纳的是多频互控信号，程控交换局采纳了随路信令或公共信道信令等。 在通信网中有多种信令，按不同的方式可以分为以下几种。 1.1 用户信令和局间信令 用户信令是用户话机和交换机之间传送的信令，它们在用户线上传送。用户信令包括用户状态信号、用户拨号产生的数字信号、铃流、拨号音等。用户状态信号由话机叉簧产生，完成或切断用户线上形成的直流回路，用以向交换机提供摘机或挂机信息。用户拨号的数字信号在使用双音频话机时为不同的音频信号。铃流、拨号音是由交换机向用户话机发送发音频呼叫信号。 局间信令是交换局之间在中继设备上经线路传送的信令，用来控制呼叫的接续和拆线，它完成交换局之间的"对话"。根据不同的传输媒介，当局间传输线路是实线时，采纳的是局间直流线路信令；若局间传输线路为载波电路时，就采纳带内单频脉冲线路信令。 局间直流线路信令有多种，主要用于步进制与纵横制交换机间的配合。带内单频脉冲信令方式适用于载波、微波频分或时分复用的局间中继电路，信令频率采纳带内单频 2600 Hz。局间数字线路信令适用于程控交换局的局间数字中继电路，在 PCM30/32 路传输媒介的TS16 复桢传送。其中每一话路各有 a、b、c、d 4 个比特码位供数字型线路信令（又称TS16 信号)使用。 1.2 线路信令和记发器信令 这两种信令都是局间信令，在...
