电子设计cad实验指导书样本

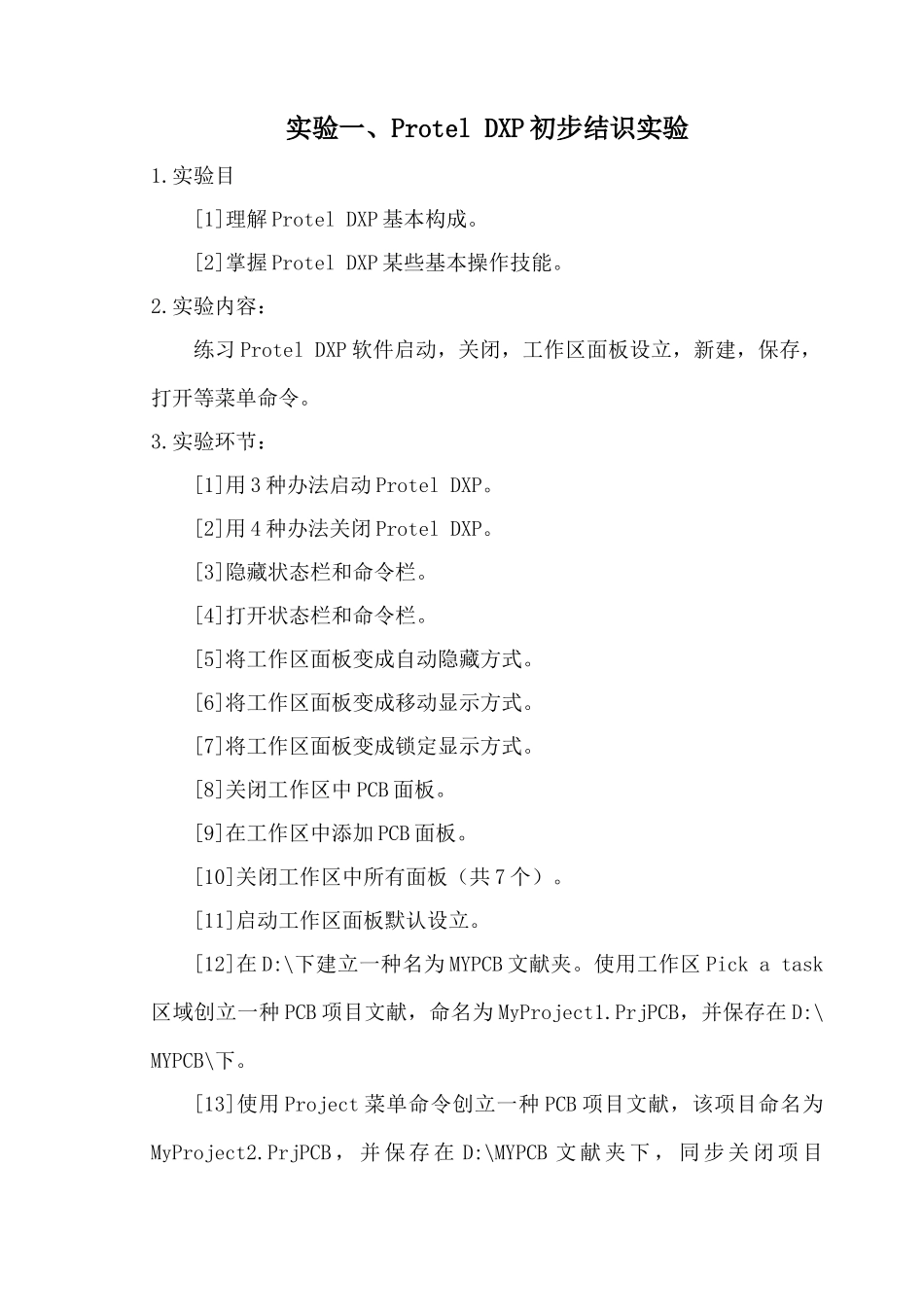

实验一、Protel DXP 初步结识实验1.实验目[1]理解 Protel DXP 基本构成。[2]掌握 Protel DXP 某些基本操作技能。2.实验内容：练习 Protel DXP 软件启动，关闭，工作区面板设立，新建，保存，打开等菜单命令。3.实验环节：[1]用 3 种办法启动 Protel DXP。[2]用 4 种办法关闭 Protel DXP。[3]隐藏状态栏和命令栏。[4]打开状态栏和命令栏。[5]将工作区面板变成自动隐藏方式。[6]将工作区面板变成移动显示方式。[7]将工作区面板变成锁定显示方式。[8]关闭工作区中 PCB 面板。[9]在工作区中添加 PCB 面板。[10]关闭工作区中所有面板（共 7 个）。[11]启动工作区面板默认设立。[12]在 D:\下建立一种名为 MYPCB 文献夹。使用工作区 Pick a task区域创立一种 PCB 项目文献，命名为 MyProject1.PrjPCB，并保存在 D:\MYPCB\下。[13]使用 Project 菜单命令创立一种 PCB 项目文献，该项目命名为MyProject2.PrjPCB ， 并 保 存 在 D:\MYPCB 文 献 夹 下 ， 同 步 关 闭 项 目MyProject1.PrjPCB。[14]用菜单新建一种原理图文献“Mysheet.SCHDOC”并添加到项目MyProject2.PrjPCB 中，同步保存起来。[15]关闭 MyProject2.PrjPCB，打开 MyProject1.PrjPCB，同步创立一种原理图元件库文献“Mylib.Schlib”添加到当前项目中，并保存起来。[16] 关 闭 所 有 项 目 ， 打 开 系 统 自 带 项 目 “ Simple RC Circuit.PRJPCB”，该项目存储途径为系统盘（如 :C:\）下 Program Files\Altium\Examples\Circuit Simulation\Simple RC Circuit。[17]打开项目中原理图文献 Simple RC Circuit.SCHDOC。实验二、原理图环境参数设立1.实验目：[1]熟悉原理图工作环境设立。[2]掌握原理图图纸参数设立。2.实验内容：练习设立原理图图纸纸张大小，方向，字体，标题栏风格，以及设立惯用工作环境选项卡。3.实验环节：[1]在 D 盘建立一种名为“两极放大”文献夹。[2]建立一种空项目文献“两极放大.PrjPCB”，保存到 D：\两极放大文献夹下。 [3]分别用 3 种办法实当前当前项目中新建一种电路原理图文献“两极放大.SCHDOC”[4]分别用 3 种办法将该原理图放大和缩小。[5]分别用 2 种办法显示绘图区所有对象。[6]刷新显示画面。[7]设立图纸大小为 A3，图纸方向为纵向，图纸标题栏为 ANSI 型，并在标题栏中添加如下图内容。[8]设立显示图纸边框，隐藏图纸参照边框。[9]设立图纸边框...
