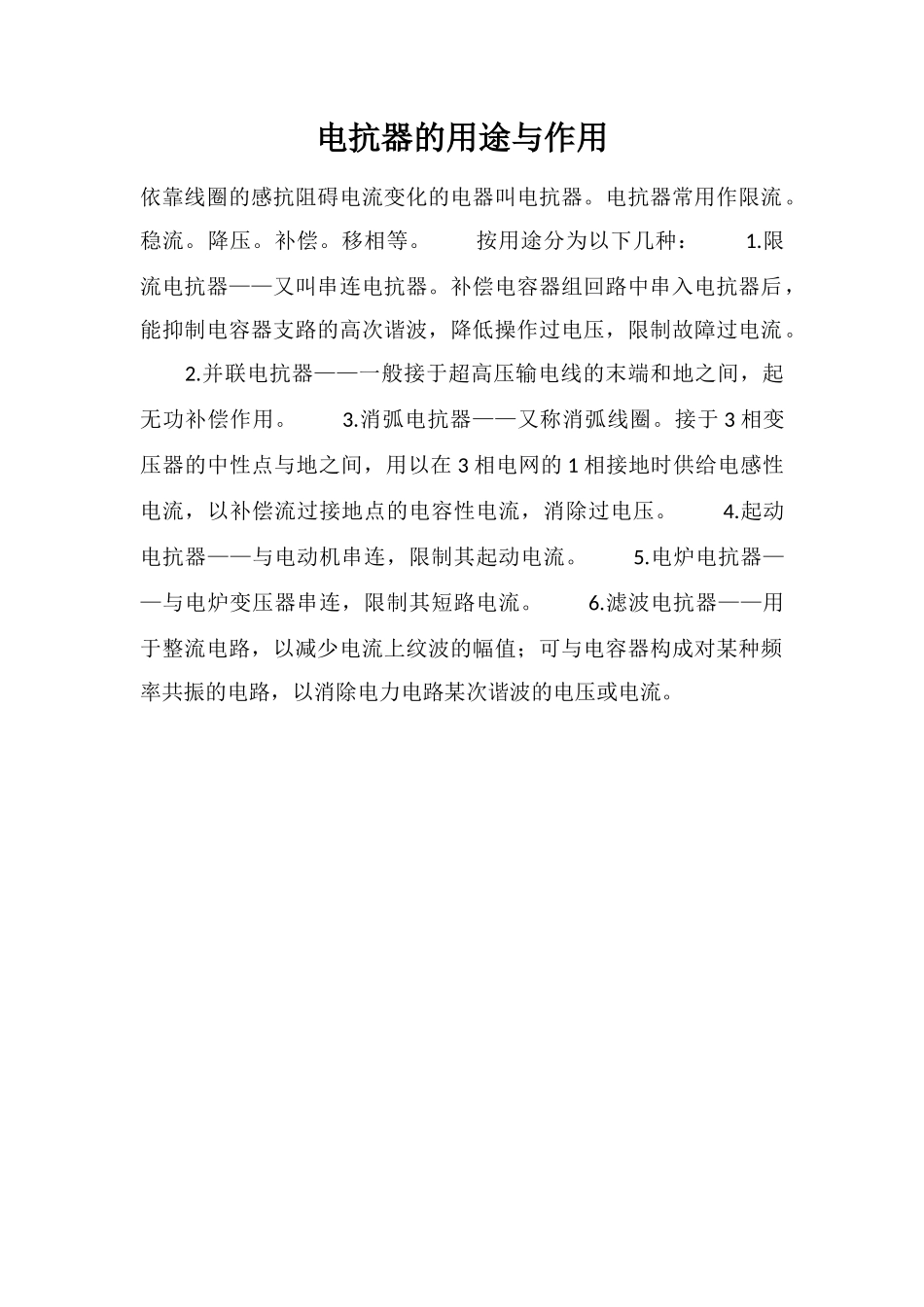

电抗器的用途与作用

电抗器的用途与作用依靠线圈的感抗阻碍电流变化的电器叫电抗器。电抗器常用作限流。稳流。降压。补偿。移相等。 按用途分为以下几种： 1.限流电抗器——又叫串连电抗器。补偿电容器组回路中串入电抗器后，能抑制电容器支路的高次谐波，降低操作过电压，限制故障过电流。 2.并联电抗器——一般接于超高压输电线的末端和地之间，起无功补偿作用。 3.消弧电抗器——又称消弧线圈。接于 3 相变压器的中性点与地之间，用以在 3 相电网的 1 相接地时供给电感性电流，以补偿流过接地点的电容性电流，消除过电压。 4.起动电抗器——与电动机串连，限制其起动电流。 5.电炉电抗器——与电炉变压器串连，限制其短路电流。 6.滤波电抗器——用于整流电路，以减少电流上纹波的幅值；可与电容器构成对某种频率共振的电路，以消除电力电路某次谐波的电压或电流。
