电梯井垂直度控制

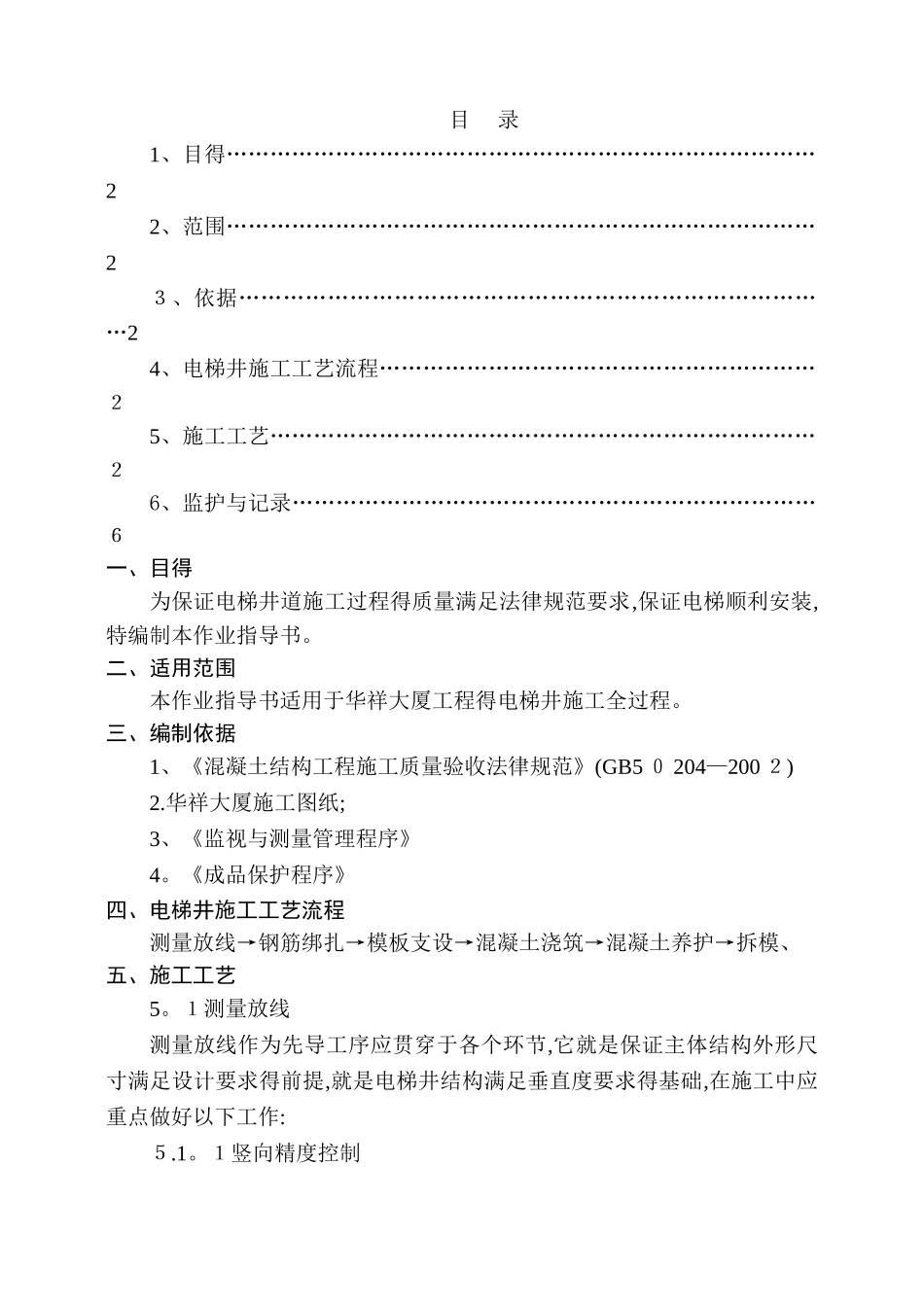

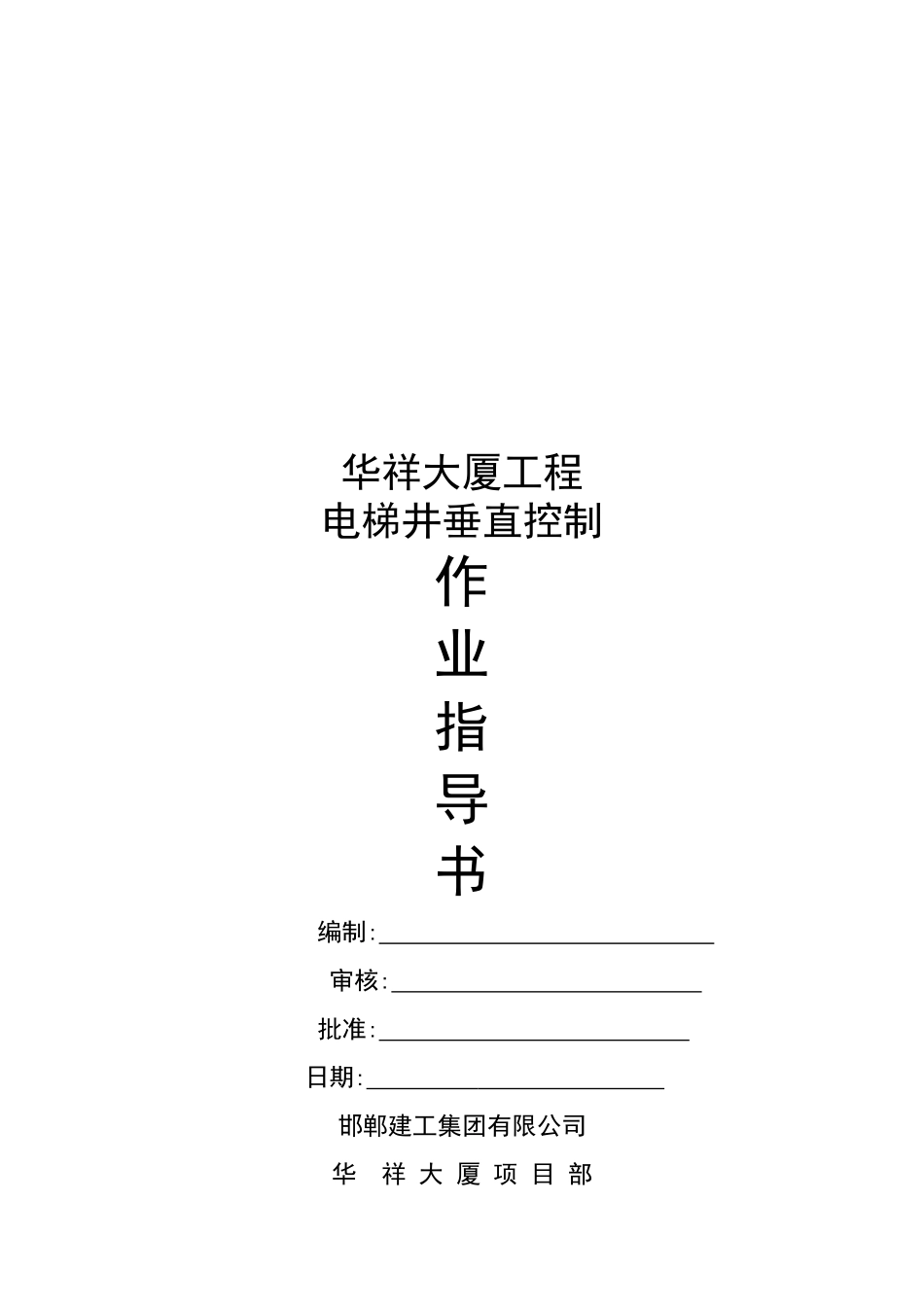

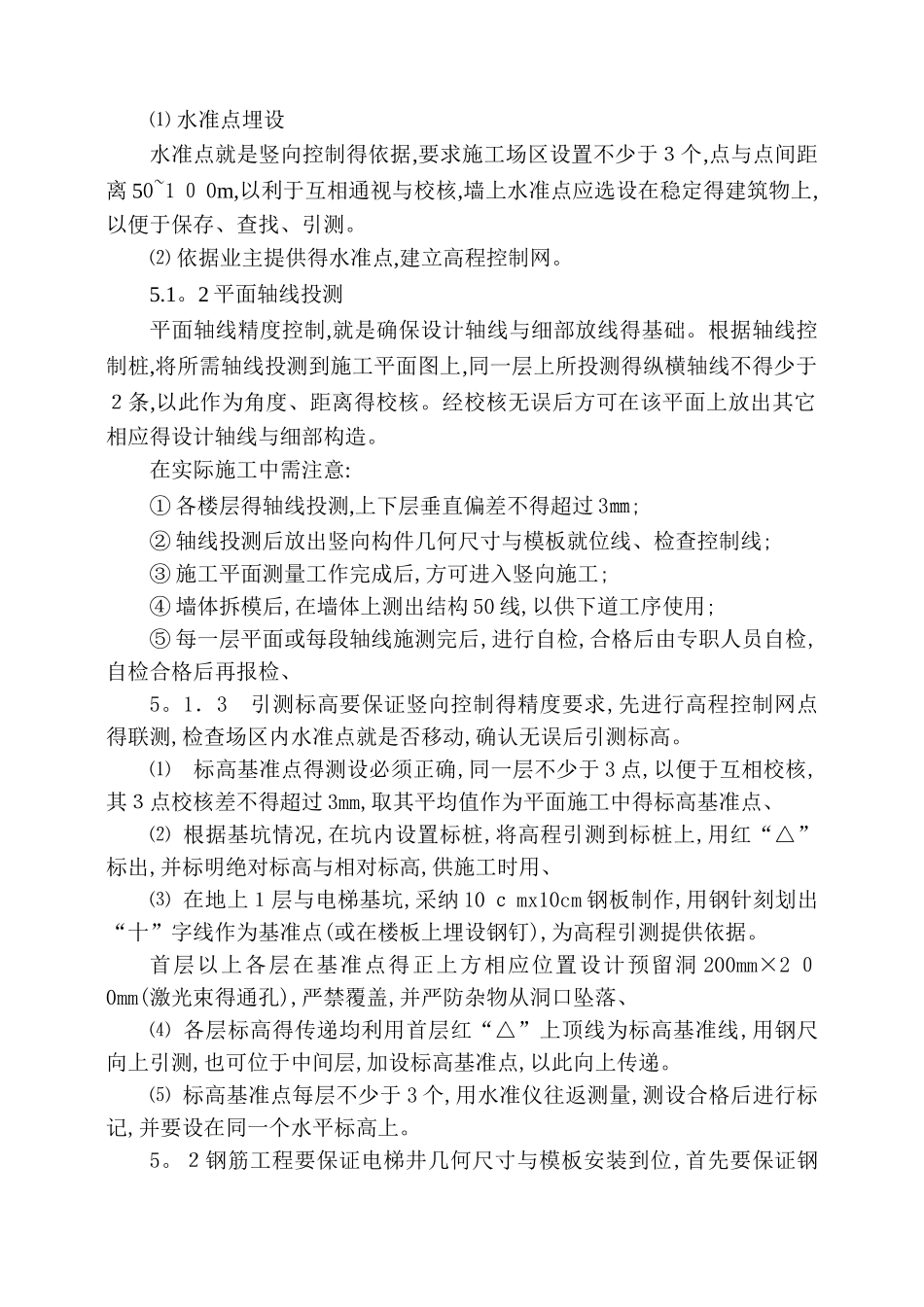

华祥大厦工程电梯井垂直控制作业指导书 编制: 审核: 批准: 日期: 邯郸建工集团有限公司华 祥 大 厦 项 目 部目 录1、目得………………………………………………………………………22、范围………………………………………………………………………2３、依据………………………………………………………………………24、电梯井施工工艺流程……………………………………………………２5、施工工艺…………………………………………………………………２6、监护与记录………………………………………………………………６一、目得为保证电梯井道施工过程得质量满足法律规范要求,保证电梯顺利安装,特编制本作业指导书。二、适用范围本作业指导书适用于华祥大厦工程得电梯井施工全过程。三、编制依据1、《混凝土结构工程施工质量验收法律规范》(GB5 ０ 204—200 ２)2.华祥大厦施工图纸;3、《监视与测量管理程序》4。《成品保护程序》四、电梯井施工工艺流程测量放线→钢筋绑扎→模板支设→混凝土浇筑→混凝土养护→拆模、五、施工工艺5。１测量放线测量放线作为先导工序应贯穿于各个环节,它就是保证主体结构外形尺寸满足设计要求得前提,就是电梯井结构满足垂直度要求得基础,在施工中应重点做好以下工作:５.1。１竖向精度控制⑴ 水准点埋设 水准点就是竖向控制得依据,要求施工场区设置不少于３个,点与点间距离 50~1 ０ 0m,以利于互相通视与校核,墙上水准点应选设在稳定得建筑物上,以便于保存、查找、引测。⑵ 依据业主提供得水准点,建立高程控制网。5.1。2 平面轴线投测平面轴线精度控制,就是确保设计轴线与细部放线得基础。根据轴线控制桩,将所需轴线投测到施工平面图上,同一层上所投测得纵横轴线不得少于２条,以此作为角度、距离得校核。经校核无误后方可在该平面上放出其它相应得设计轴线与细部构造。在实际施工中需注意:① 各楼层得轴线投测,上下层垂直偏差不得超过 3㎜;② 轴线投测后放出竖向构件几何尺寸与模板就位线、检查控制线;③ 施工平面测量工作完成后,方可进入竖向施工;④ 墙体拆模后,在墙体上测出结构 50 线,以供下道工序使用;⑤ 每一层平面或每段轴线施测完后,进行自检,合格后由专职人员自检,自检合格后再报检、5。1．3 引测标高要保证竖向控制得精度要求,先进行高程控制网点得联测,检查场区内水准点就是否移动,确认无误后引测标高。⑴ 标高基准点得测设必须正确,同一层不少于 3 点,以便于互相校核,其...
