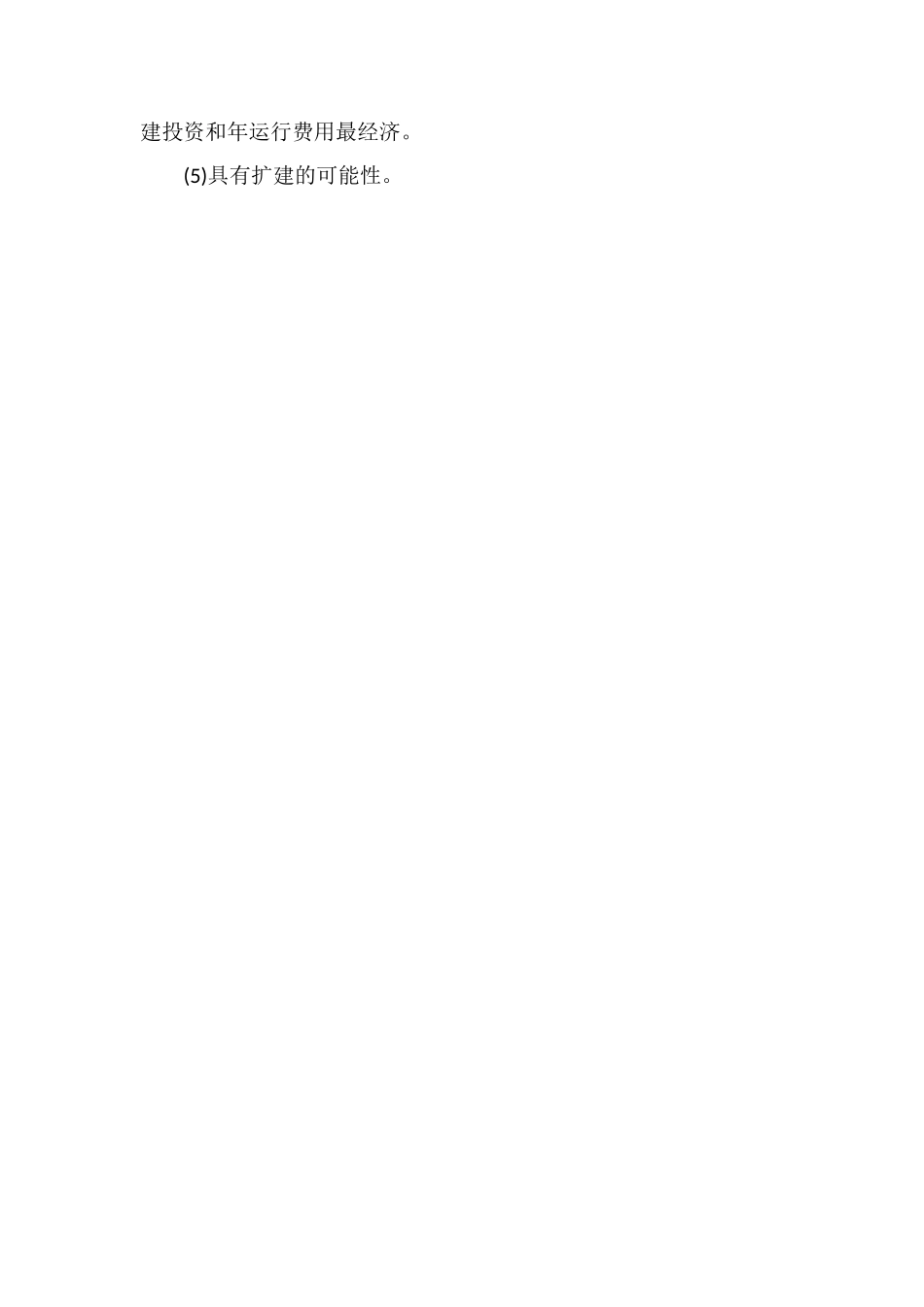

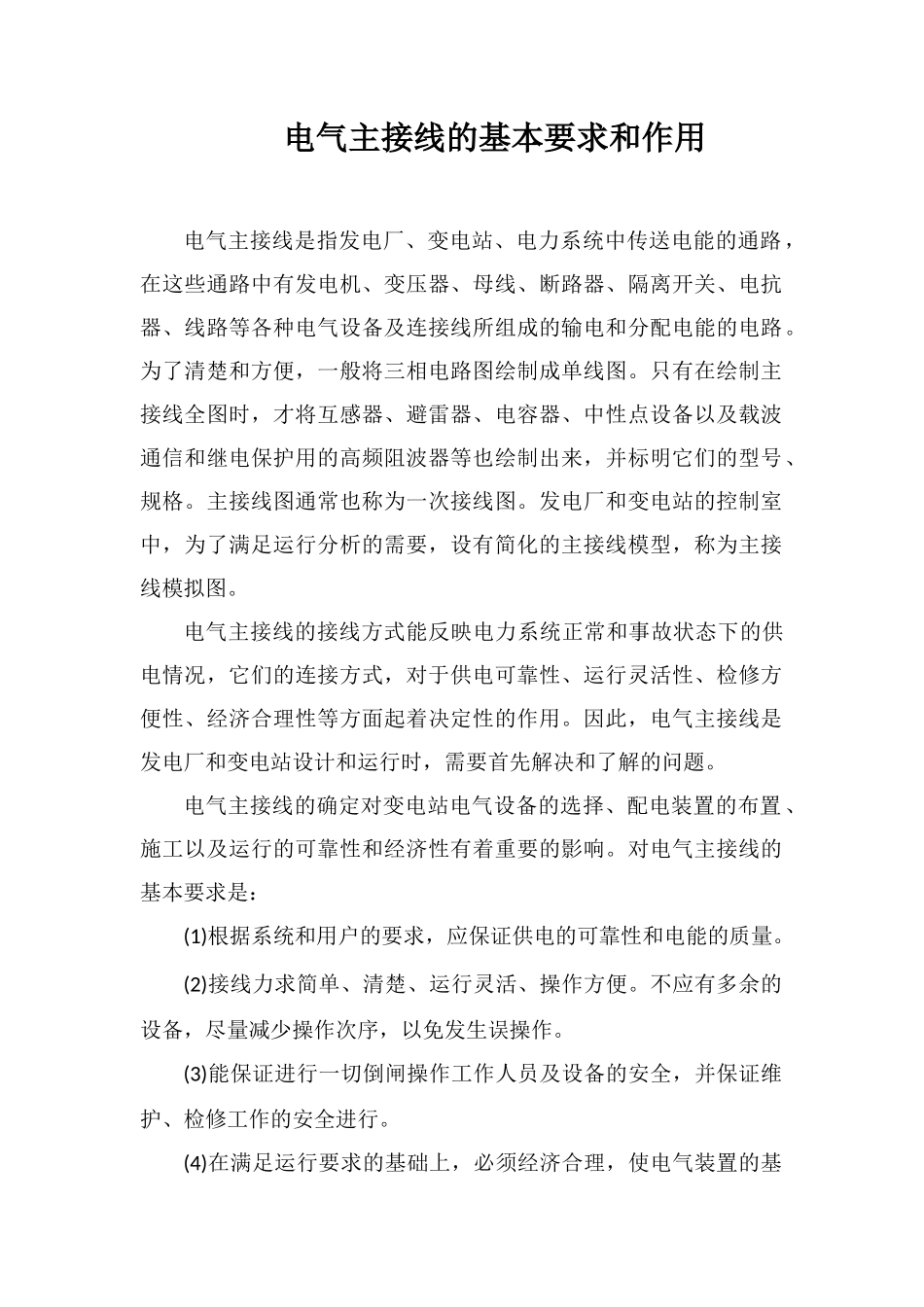

电气主接线的基本要求和作用电气主接线是指发电厂、变电站、电力系统中传送电能的通路，在这些通路中有发电机、变压器、母线、断路器、隔离开关、电抗器、线路等各种电气设备及连接线所组成的输电和分配电能的电路。为了清楚和方便，一般将三相电路图绘制成单线图。只有在绘制主接线全图时，才将互感器、避雷器、电容器、中性点设备以及载波通信和继电保护用的高频阻波器等也绘制出来，并标明它们的型号、规格。主接线图通常也称为一次接线图。发电厂和变电站的控制室中，为了满足运行分析的需要，设有简化的主接线模型，称为主接线模拟图。电气主接线的接线方式能反映电力系统正常和事故状态下的供电情况，它们的连接方式，对于供电可靠性、运行灵活性、检修方便性、经济合理性等方面起着决定性的作用。因此，电气主接线是发电厂和变电站设计和运行时，需要首先解决和了解的问题。电气主接线的确定对变电站电气设备的选择、配电装置的布置、施工以及运行的可靠性和经济性有着重要的影响。对电气主接线的基本要求是：(1)根据系统和用户的要求，应保证供电的可靠性和电能的质量。(2)接线力求简单、清楚、运行灵活、操作方便。不应有多余的设备，尽量减少操作次序，以免发生误操作。(3)能保证进行一切倒闸操作工作人员及设备的安全，并保证维护、检修工作的安全进行。(4)在满足运行要求的基础上，必须经济合理，使电气装置的基建投资和年运行费用最经济。(5)具有扩建的可能性。
