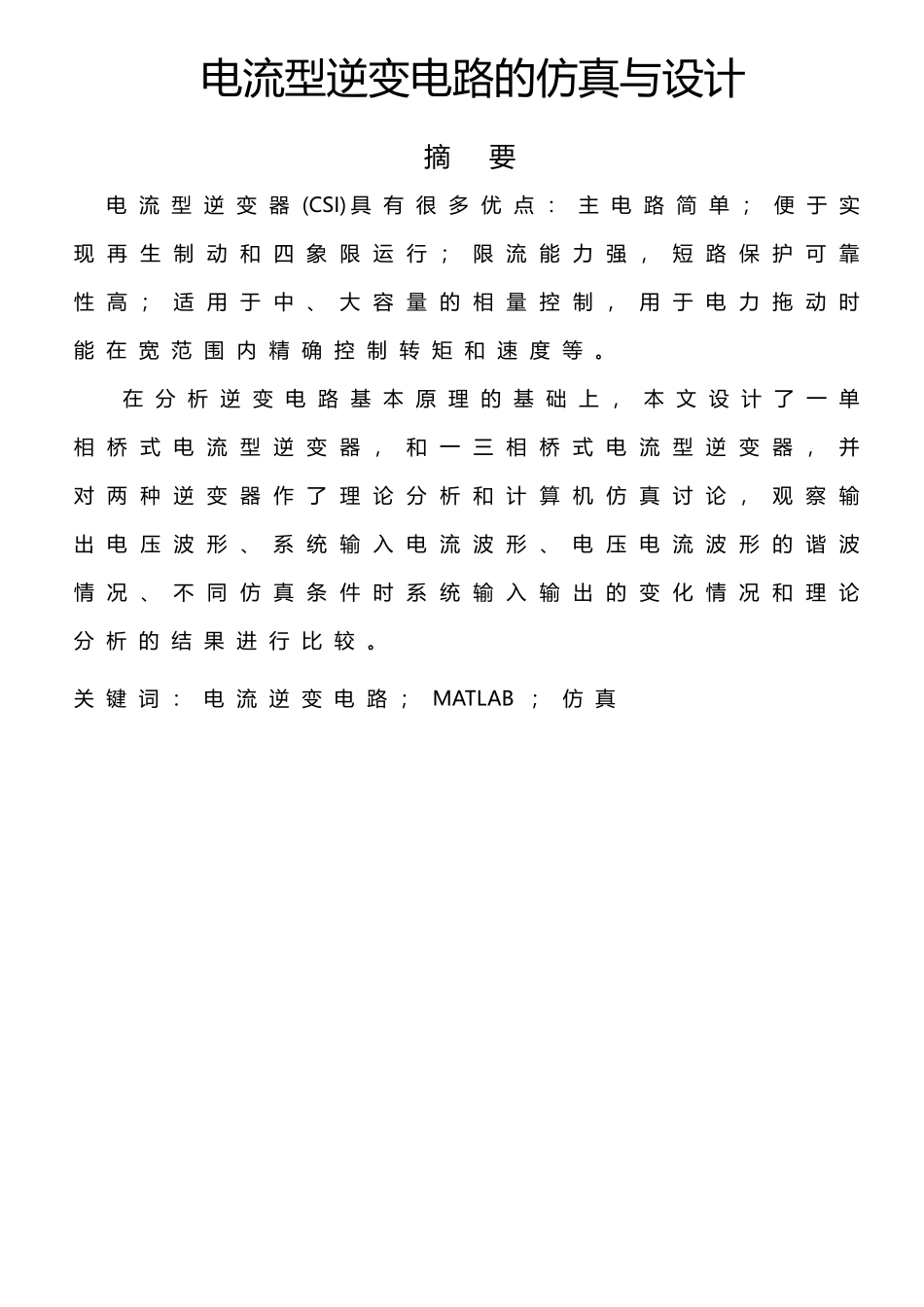

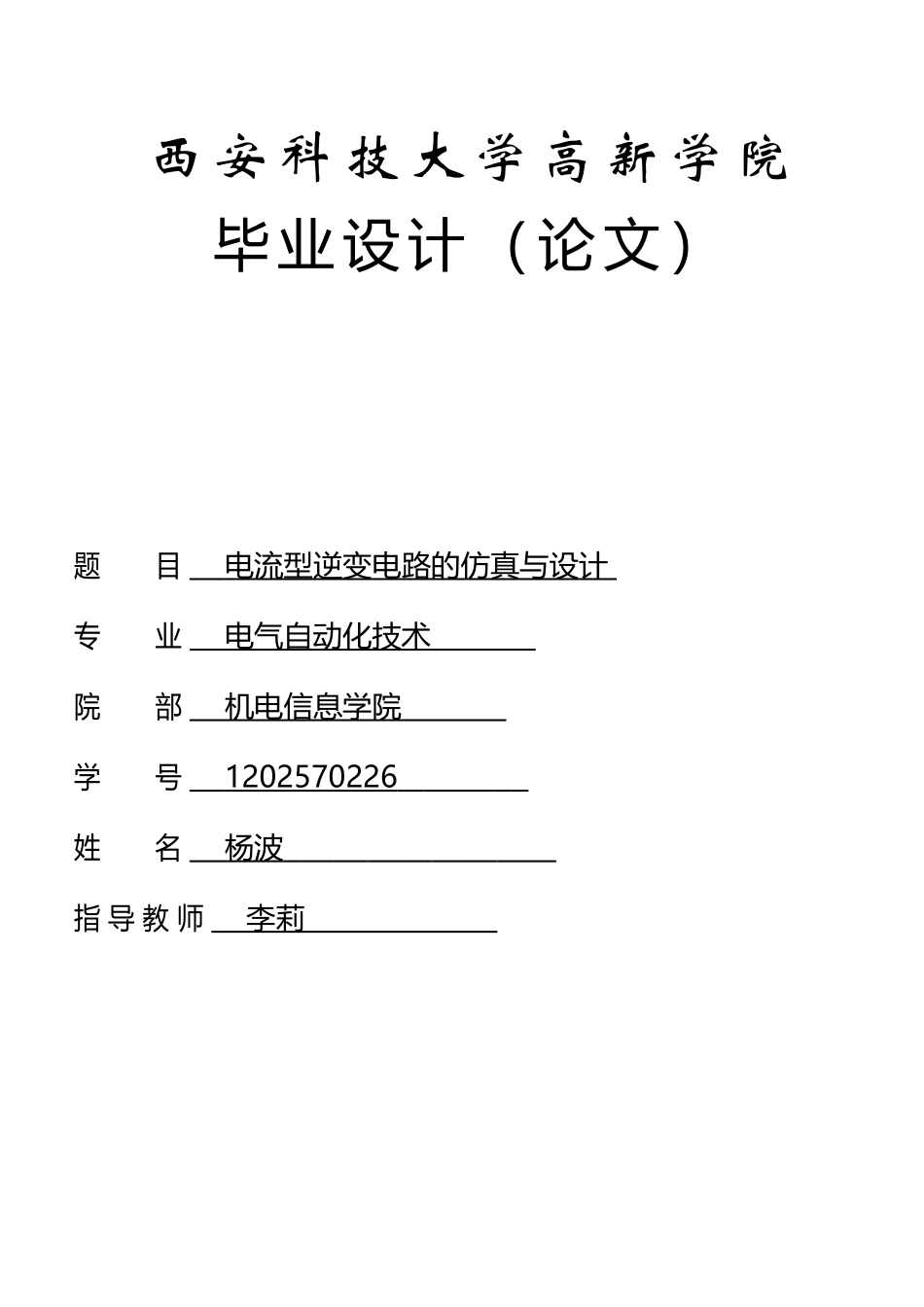

西安科技大学高新学院毕业设计（论文）题 目 电流型逆变电路的仿真与设计 专 业 电气自动化技术 院 部 机电信息学院 学 号 1202570226 姓 名 杨波 指 导 教 师 李莉 电流型逆变电路的仿真与设计摘 要 电 流 型 逆 变 器 (CSI) 具 有 很 多 优 点 ： 主 电 路 简 单 ； 便 于 实现 再 生 制 动 和 四 象 限 运 行 ； 限 流 能 力 强 ， 短 路 保 护 可 靠性 高 ； 适 用 于 中 、 大 容 量 的 相 量 控 制 ， 用 于 电 力 拖 动 时能 在 宽 范 围 内 精 确 控 制 转 矩 和 速 度 等 。在 分 析 逆 变 电 路 基 本 原 理 的 基 础 上 ， 本 文 设 计 了 一 单相 桥 式 电 流 型 逆 变 器 ， 和 一 三 相 桥 式 电 流 型 逆 变 器 ， 并对 两 种 逆 变 器 作 了 理 论 分 析 和 计 算 机 仿 真 讨 论 ， 观 察 输出 电 压 波 形 、 系 统 输 入 电 流 波 形 、 电 压 电 流 波 形 的 谐 波情 况 、 不 同 仿 真 条 件 时 系 统 输 入 输 出 的 变 化 情 况 和 理 论分 析 的 结 果 进 行 比 较 。关 键 词 ： 电 流 逆 变 电 路 ； MATLAB ； 仿 真MATLAB-based simulation of bi-directional inverterAbstract CSI has many advantages: the main circuit is simple,easy to realize regenerative braking and four quadrant operation, The current limit ability is strong, short circuit protection high reliability; Suitable for medium and large capacity of phasor control, when used in electric power drag in wider range precise control torque and speed, etc. this paper introduces the design of a single-phase bridge type current-mode inverter, and a three-phase bridge type currentmode inverter on the analysis of the basic principle of inverter circuits ,and two inverter to the theoretical analysis and computer simulation,observe the output voltage waveform, system input currents, voltage current waveform of harmonic, d...
