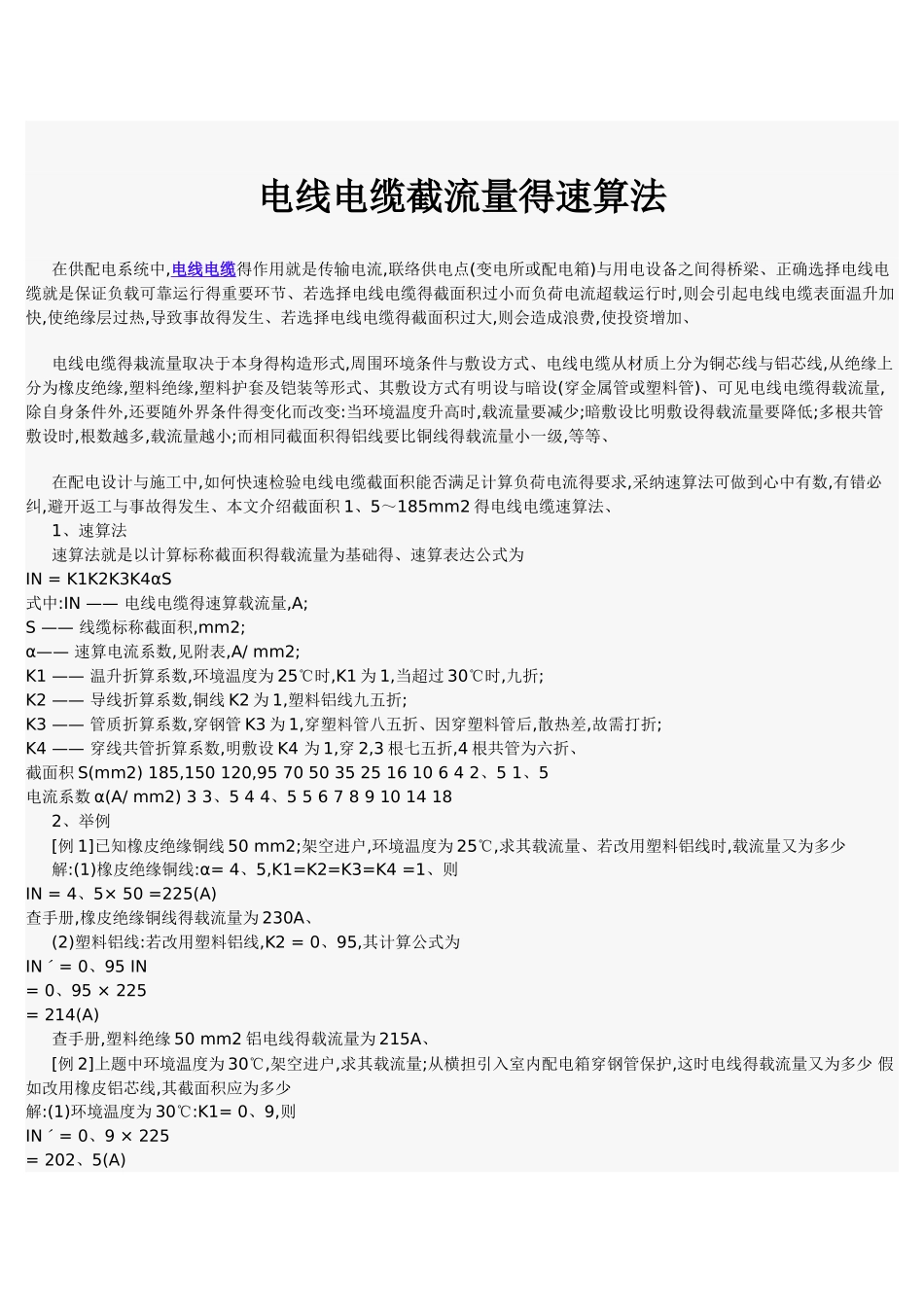

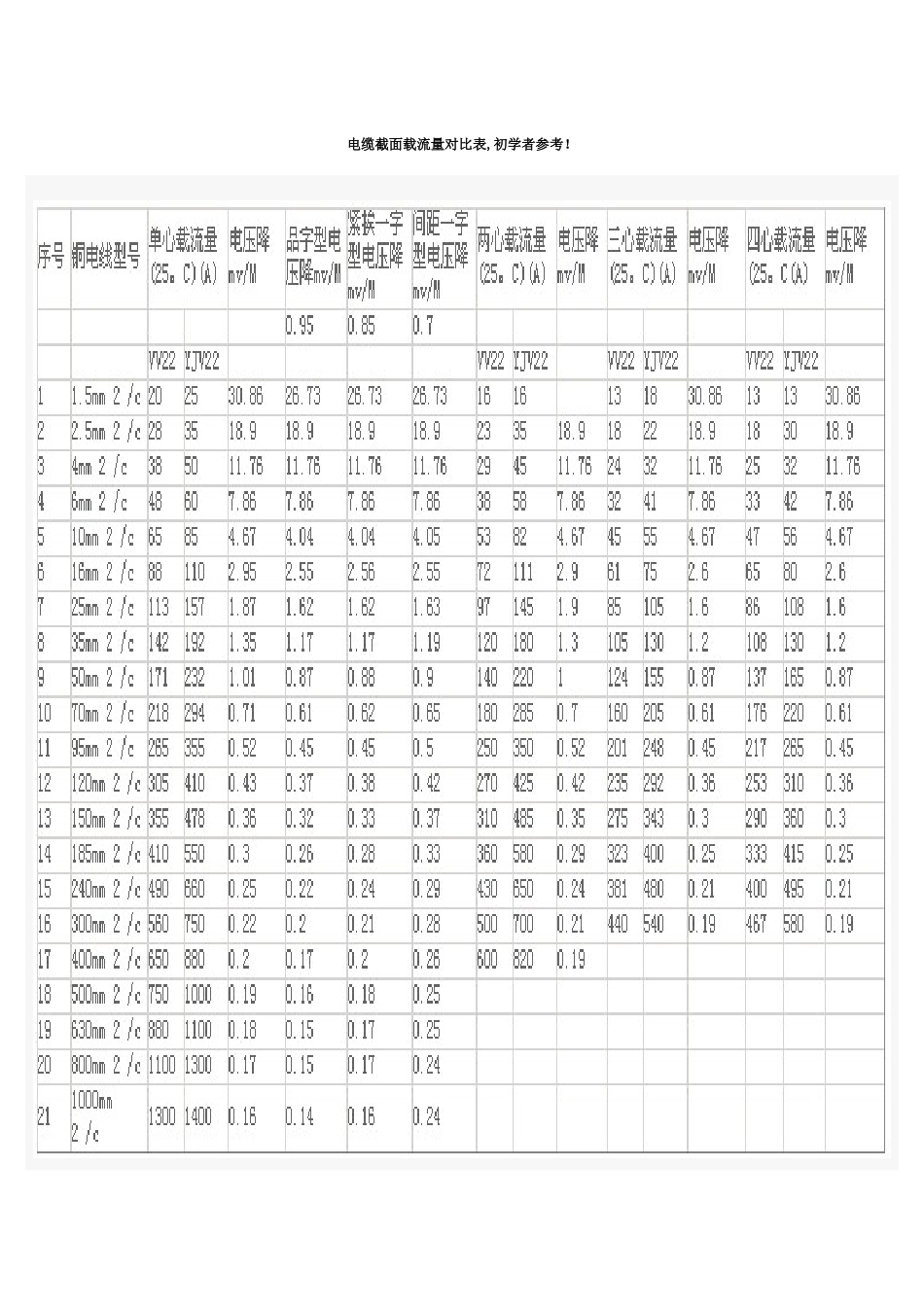

电缆截面载流量对比表,初学者参考！ 电线电缆截流量得速算法 在供配电系统中,电线电缆得作用就是传输电流,联络供电点(变电所或配电箱)与用电设备之间得桥梁、正确选择电线电缆就是保证负载可靠运行得重要环节、若选择电线电缆得截面积过小而负荷电流超载运行时,则会引起电线电缆表面温升加快,使绝缘层过热,导致事故得发生、若选择电线电缆得截面积过大,则会造成浪费,使投资增加、 电线电缆得栽流量取决于本身得构造形式,周围环境条件与敷设方式、电线电缆从材质上分为铜芯线与铝芯线,从绝缘上分为橡皮绝缘,塑料绝缘,塑料护套及铠装等形式、其敷设方式有明设与暗设(穿金属管或塑料管)、可见电线电缆得载流量,除自身条件外,还要随外界条件得变化而改变:当环境温度升高时,载流量要减少;暗敷设比明敷设得载流量要降低;多根共管敷设时,根数越多,载流量越小;而相同截面积得铝线要比铜线得载流量小一级,等等、 在配电设计与施工中,如何快速检验电线电缆截面积能否满足计算负荷电流得要求,采纳速算法可做到心中有数,有错必纠,避开返工与事故得发生、本文介绍截面积 1、5～185mm2 得电线电缆速算法、 1、速算法 速算法就是以计算标称截面积得载流量为基础得、速算表达公式为IN = K1K2K3K4αS式中:IN —— 电线电缆得速算载流量,A;S —— 线缆标称截面积,mm2;α—— 速算电流系数,见附表,A/ mm2;K1 —— 温升折算系数,环境温度为 25℃时,K1 为 1,当超过 30℃时,九折;K2 —— 导线折算系数,铜线 K2 为 1,塑料铝线九五折;K3 —— 管质折算系数,穿钢管 K3 为 1,穿塑料管八五折、因穿塑料管后,散热差,故需打折;K4 —— 穿线共管折算系数,明敷设 K4 为 1,穿 2,3 根七五折,4 根共管为六折、截面积 S(mm2) 185,150 120,95 70 50 35 25 16 10 6 4 2、5 1、5电流系数 α(A/ mm2) 3 3、5 4 4、5 5 6 7 8 9 10 14 18 2、举例 [例 1]已知橡皮绝缘铜线 50 mm2;架空进户,环境温度为 25℃,求其载流量、若改用塑料铝线时,载流量又为多少 解:(1)橡皮绝缘铜线:α= 4、5,K1=K2=K3=K4 =1、则IN = 4、5× 50 =225(A)查手册,橡皮绝缘铜线得载流量为 230A、 (2)塑料铝线:若改用塑料铝线,K2 = 0、95,其计算公式为INˊ= 0、95 IN = 0、95 × 225= 214(A) 查手册,塑料绝缘 50 mm2 铝电线得载流量为 215A、 [例 2]上题中环境温度为 30℃,架空进户,求其载流量;从横担引入室内配电箱...
