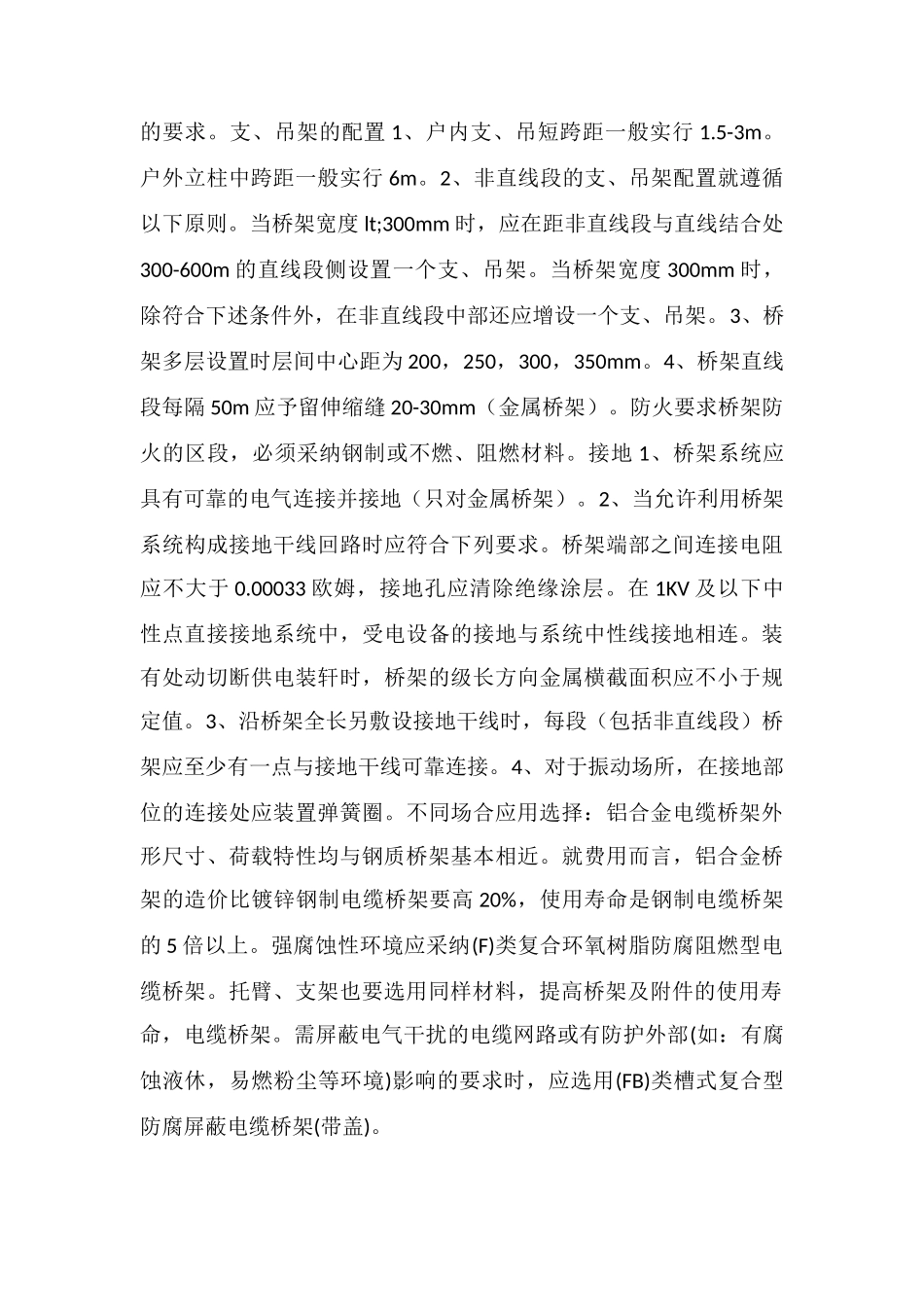

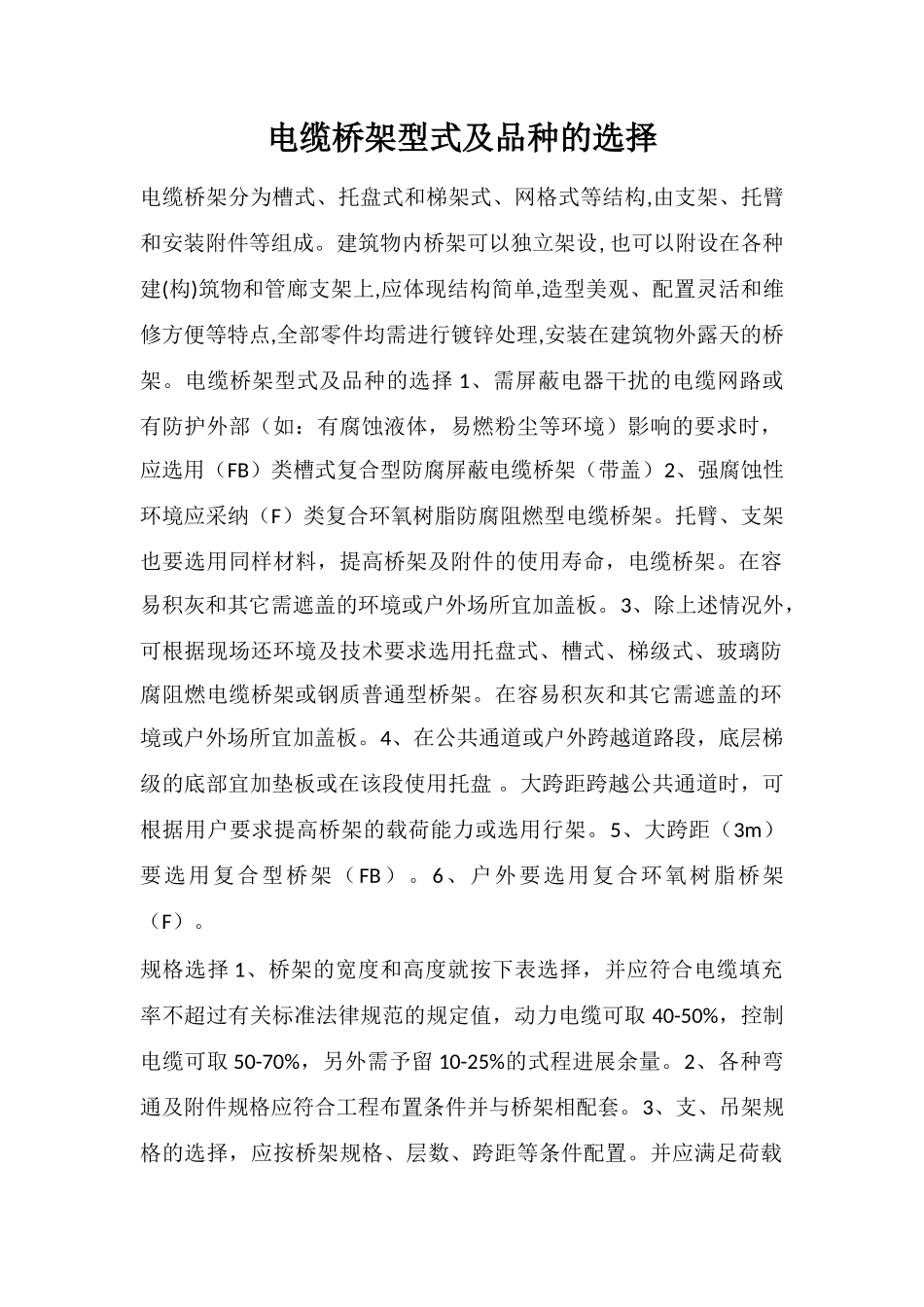

电缆桥架型式及品种的选择电缆桥架分为槽式、托盘式和梯架式、网格式等结构,由支架、托臂和安装附件等组成。建筑物内桥架可以独立架设, 也可以附设在各种建(构)筑物和管廊支架上,应体现结构简单,造型美观、配置灵活和维修方便等特点,全部零件均需进行镀锌处理,安装在建筑物外露天的桥架。电缆桥架型式及品种的选择 1、需屏蔽电器干扰的电缆网路或有防护外部（如：有腐蚀液体，易燃粉尘等环境）影响的要求时，应选用（FB）类槽式复合型防腐屏蔽电缆桥架（带盖）2、强腐蚀性环境应采纳（F）类复合环氧树脂防腐阻燃型电缆桥架。托臂、支架也要选用同样材料，提高桥架及附件的使用寿命，电缆桥架。在容易积灰和其它需遮盖的环境或户外场所宜加盖板。3、除上述情况外，可根据现场还环境及技术要求选用托盘式、槽式、梯级式、玻璃防腐阻燃电缆桥架或钢质普通型桥架。在容易积灰和其它需遮盖的环境或户外场所宜加盖板。4、在公共通道或户外跨越道路段，底层梯级的底部宜加垫板或在该段使用托盘 。大跨距跨越公共通道时，可根据用户要求提高桥架的载荷能力或选用行架。5、大跨距（3m）要选用复合型桥架（FB）。6、户外要选用复合环氧树脂桥架（F）。规格选择 1、桥架的宽度和高度就按下表选择，并应符合电缆填充率不超过有关标准法律规范的规定值，动力电缆可取 40-50%，控制电缆可取 50-70%，另外需予留 10-25%的式程进展余量。2、各种弯通及附件规格应符合工程布置条件并与桥架相配套。3、支、吊架规格的选择，应按桥架规格、层数、跨距等条件配置。并应满足荷载的要求。支、吊架的配置 1、户内支、吊短跨距一般实行 1.5-3m。户外立柱中跨距一般实行 6m。2、非直线段的支、吊架配置就遵循以下原则。当桥架宽度 lt;300mm 时，应在距非直线段与直线结合处300-600m 的直线段侧设置一个支、吊架。当桥架宽度 300mm 时，除符合下述条件外，在非直线段中部还应增设一个支、吊架。3、桥架多层设置时层间中心距为 200，250，300，350mm。4、桥架直线段每隔 50m 应予留伸缩缝 20-30mm（金属桥架）。防火要求桥架防火的区段，必须采纳钢制或不燃、阻燃材料。接地 1、桥架系统应具有可靠的电气连接并接地（只对金属桥架）。2、当允许利用桥架系统构成接地干线回路时应符合下列要求。桥架端部之间连接电阻应不大于 0.00033 欧姆，接地孔应清除绝缘涂层。在 1KV 及以下中性点直接接地系统中，受电设备的接地与系统中性线接地相连。装有处动切...
