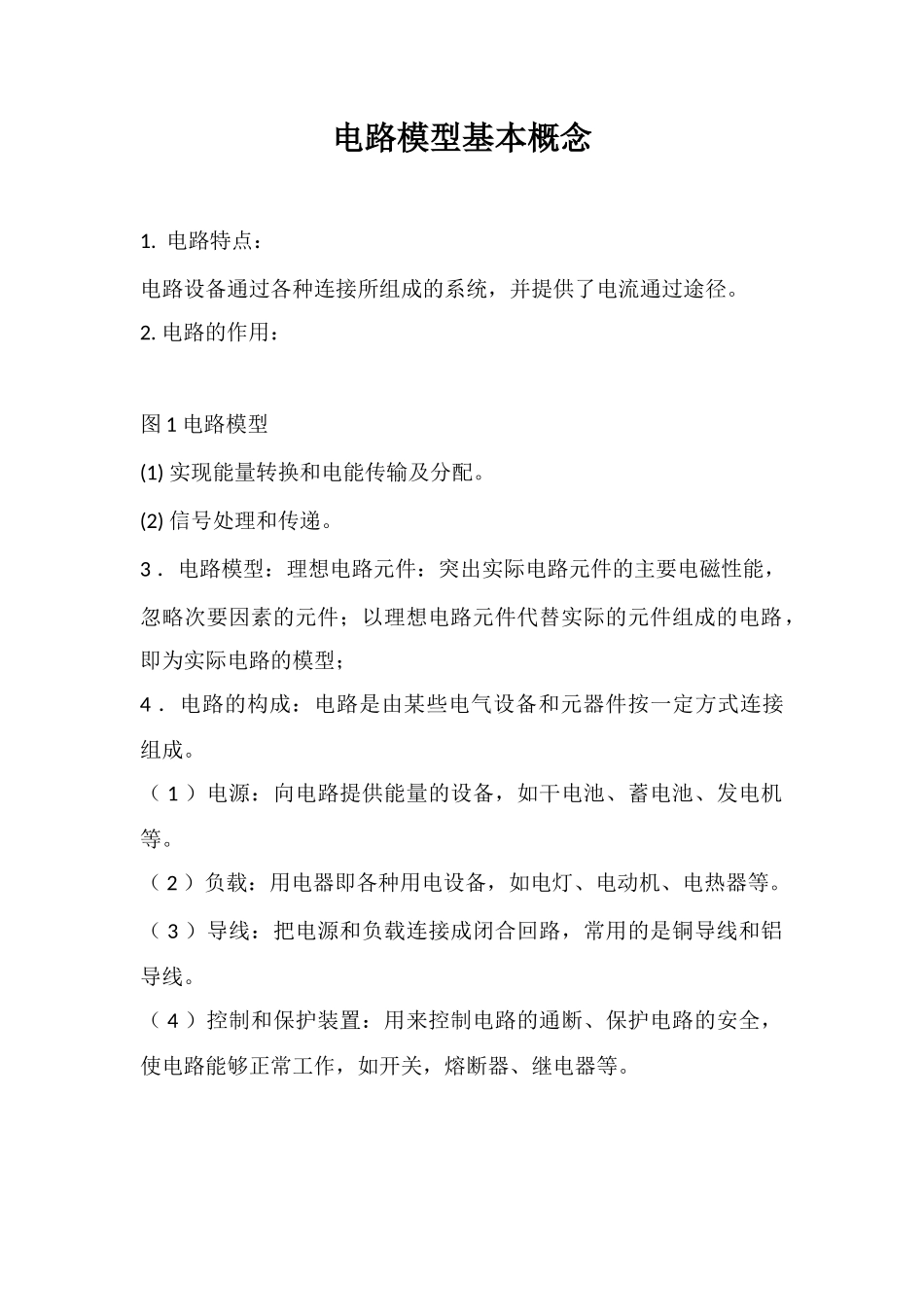

电路模型基本概念

电路模型基本概念1. 电路特点：电路设备通过各种连接所组成的系统，并提供了电流通过途径。2. 电路的作用：图 1 电路模型(1) 实现能量转换和电能传输及分配。(2) 信号处理和传递。3 ．电路模型：理想电路元件：突出实际电路元件的主要电磁性能，忽略次要因素的元件；以理想电路元件代替实际的元件组成的电路，即为实际电路的模型；4 ．电路的构成：电路是由某些电气设备和元器件按一定方式连接组成。（ 1 ）电源：向电路提供能量的设备，如干电池、蓄电池、发电机等。（ 2 ）负载：用电器即各种用电设备，如电灯、电动机、电热器等。（ 3 ）导线：把电源和负载连接成闭合回路，常用的是铜导线和铝导线。（ 4 ）控制和保护装置：用来控制电路的通断、保护电路的安全，使电路能够正常工作，如开关，熔断器、继电器等。
