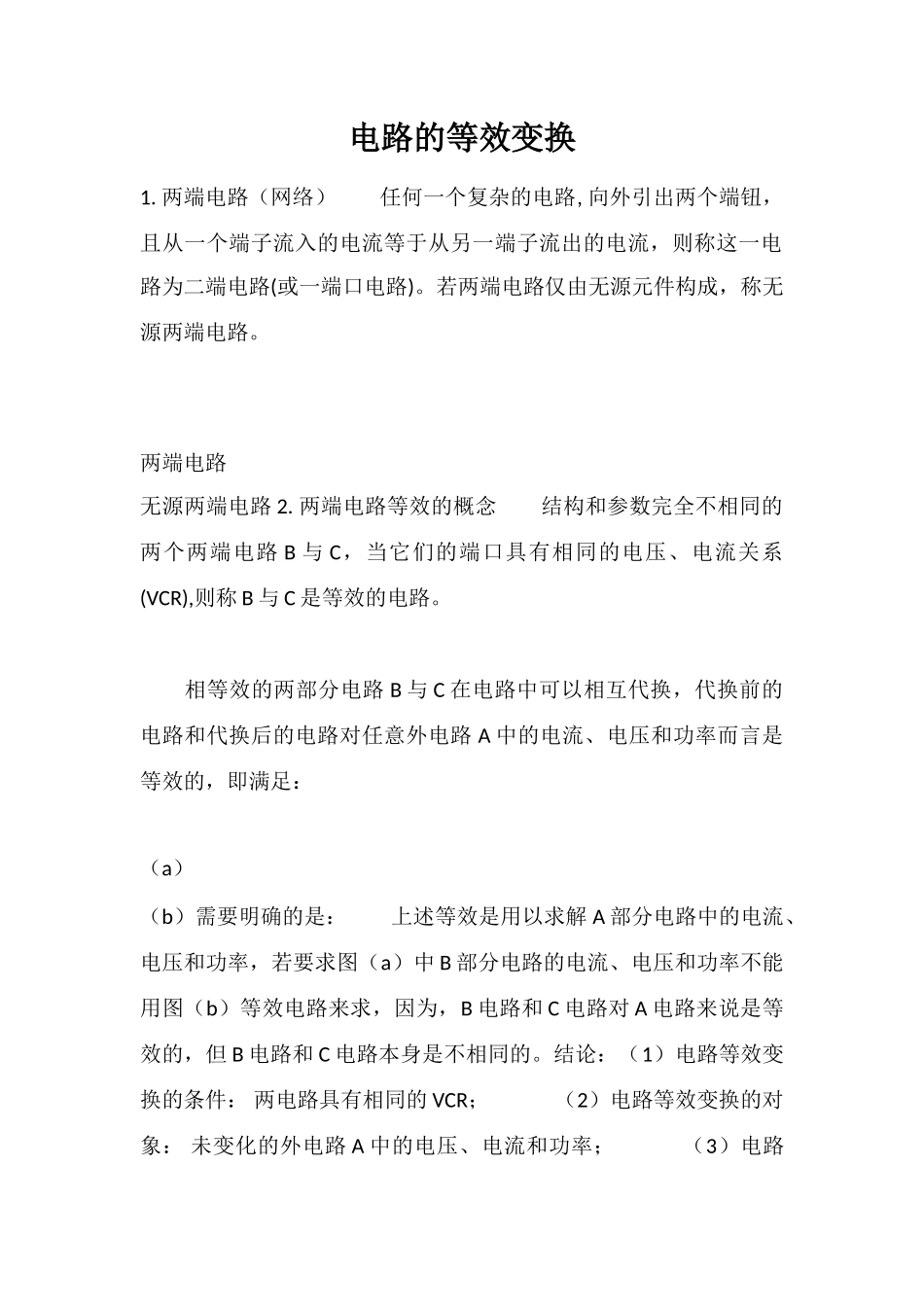

电路的等效变换1. 两端电路（网络） 任何一个复杂的电路, 向外引出两个端钮，且从一个端子流入的电流等于从另一端子流出的电流，则称这一电路为二端电路(或一端口电路)。若两端电路仅由无源元件构成，称无源两端电路。两端电路无源两端电路 2. 两端电路等效的概念 结构和参数完全不相同的两个两端电路 B 与 C，当它们的端口具有相同的电压、电流关系(VCR),则称 B 与 C 是等效的电路。 相等效的两部分电路 B 与 C 在电路中可以相互代换，代换前的电路和代换后的电路对任意外电路 A 中的电流、电压和功率而言是等效的，即满足：（a）（b）需要明确的是： 上述等效是用以求解 A 部分电路中的电流、电压和功率，若要求图（a）中 B 部分电路的电流、电压和功率不能用图（b）等效电路来求，因为，B 电路和 C 电路对 A 电路来说是等效的，但 B 电路和 C 电路本身是不相同的。结论：（1）电路等效变换的条件： 两电路具有相同的 VCR； （2）电路等效变换的对象： 未变化的外电路 A 中的电压、电流和功率； （3）电路等效变换的目的： 化简电路，方便计算。
