病房呼叫系统设计报告VIP专享

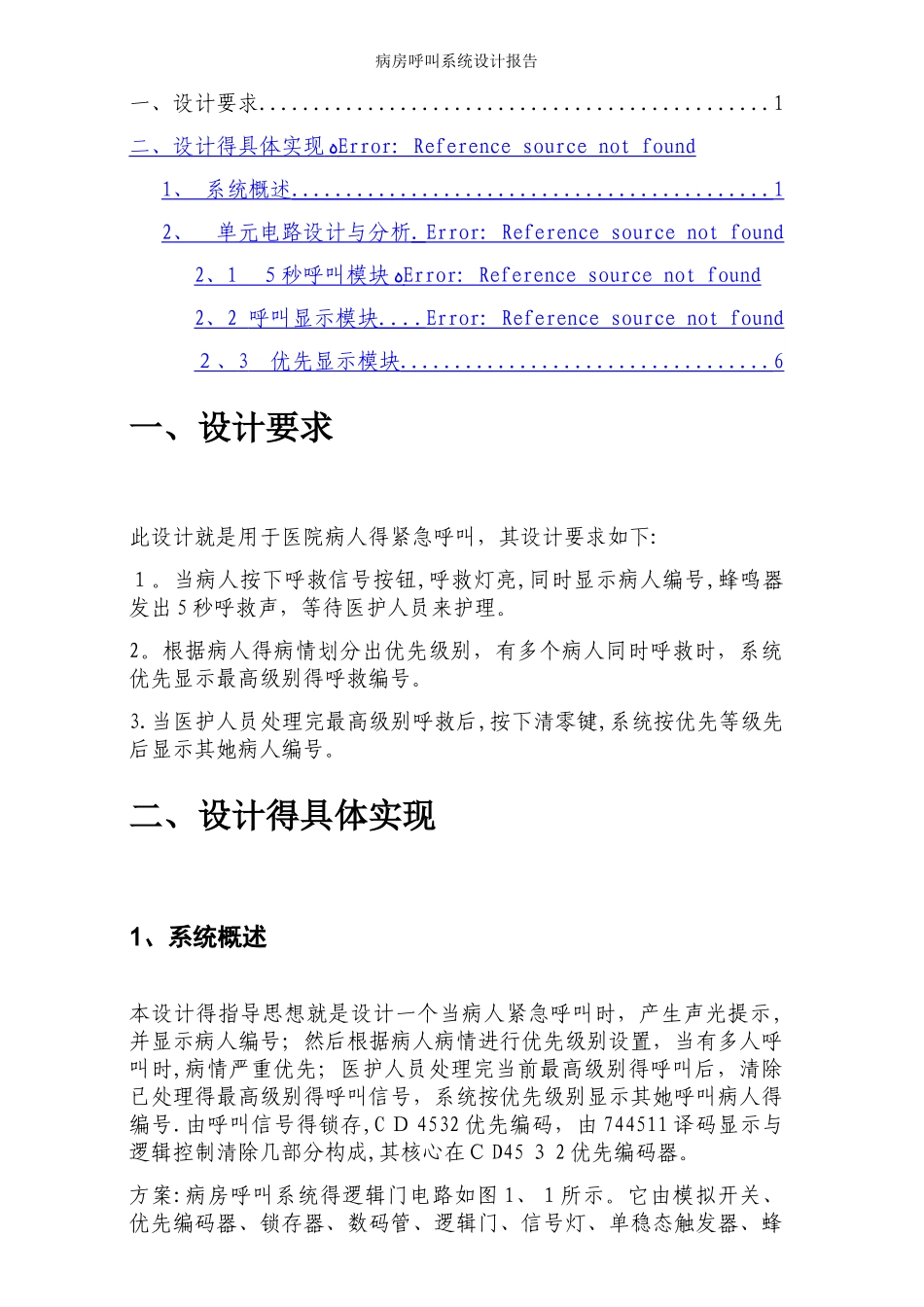

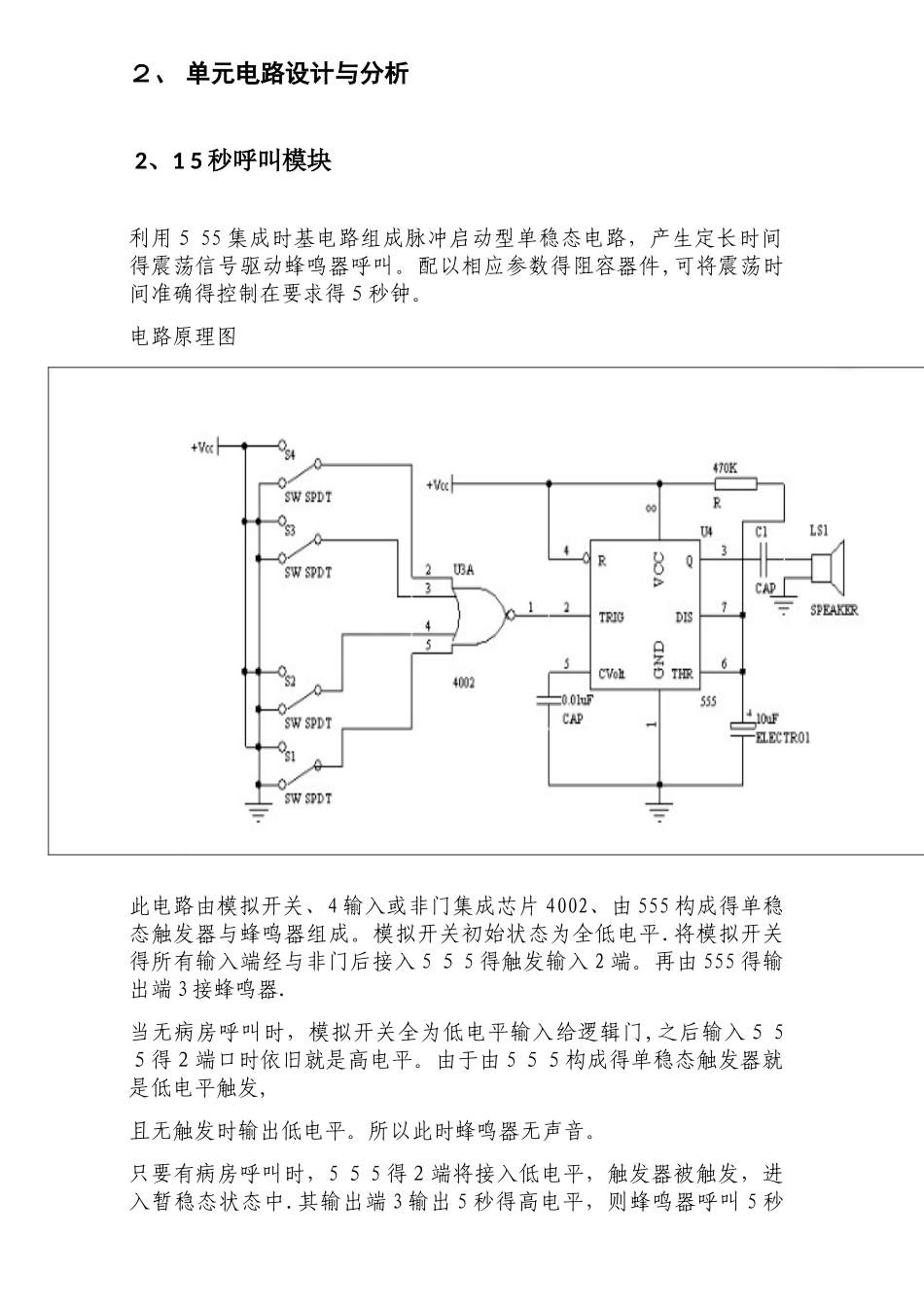

病房呼叫系统设计报告一、设计要求...............................................1二、设计得具体实现 ﻩ Error: Reference source not found 1 、 系统概述 ............................................ 1 2 、 单元电路设计与分析 . Error: Reference source not found 2 、 1 ５秒呼叫模块 ﻩ Error: Reference source not found 2 、 2 呼叫显示模块 .... Error: Reference source not found ２、 3 优先显示模块 .................................. 6 一、设计要求此设计就是用于医院病人得紧急呼叫，其设计要求如下:１。当病人按下呼救信号按钮,呼救灯亮,同时显示病人编号,蜂鸣器发出 5 秒呼救声，等待医护人员来护理。2。根据病人得病情划分出优先级别，有多个病人同时呼救时，系统优先显示最高级别得呼救编号。3.当医护人员处理完最高级别呼救后,按下清零键,系统按优先等级先后显示其她病人编号。二、设计得具体实现1、系统概述本设计得指导思想就是设计一个当病人紧急呼叫时，产生声光提示,并显示病人编号；然后根据病人病情进行优先级别设置，当有多人呼叫时,病情严重优先；医护人员处理完当前最高级别得呼叫后，清除已处理得最高级别得呼叫信号，系统按优先级别显示其她呼叫病人得编号.由呼叫信号得锁存,C Ｄ 4532 优先编码，由 744511 译码显示与逻辑控制清除几部分构成,其核心在Ｃ D45 ３ 2 优先编码器。方案:病房呼叫系统得逻辑门电路如图 1、１所示。它由模拟开关、优先编码器、锁存器、数码管、逻辑门、信号灯、单稳态触发器、蜂鸣器组成。模拟病房号通过优先编码器显示优先级最高得病床号.并且通过锁存器储存起来，按 R 键将清除已处理得信号。病房呼叫系统得逻辑方框图由上述图文说明可瞧出此方案能够对最优先级别得呼叫信号进行处理，编码与译码,最后显示出来。在完成最优先级呼叫信号得处理之后，可以通过医护人员手动复位,从而对其她信号得处理。工作原理:用 D 锁存器锁存,再用一个８线—3 线优先编码器 45 ３ 2 对病房号编码，再用译码器４ 511 译出最高级得病房号。当有病房号呼叫时，通过译码器与逻辑门触发(由５ 55 构成得单稳触发器)从而控制蜂鸣器发出５秒钟得呼叫声。呼叫信号控制晶闸管从而控制病房报警灯得关亮。若有多个病房同时呼叫,待医护人员处置好最高级得病房后,由人工将系统得复位（手动）。工作流程图２、 单元电路设计与分...
