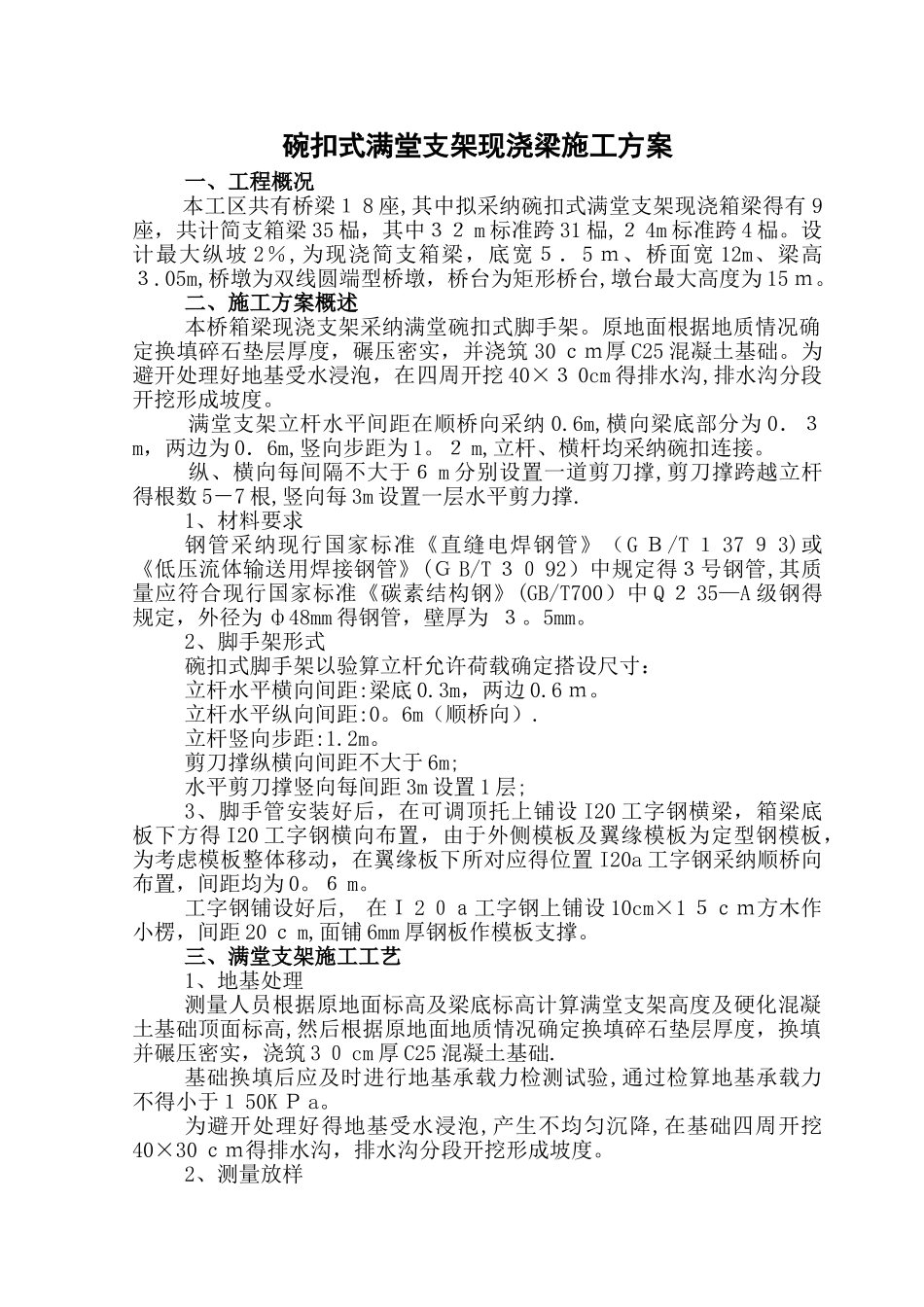

碗扣式满堂支架现浇箱梁施工方案

碗扣式满堂支架现浇梁施工方案一、工程概况本工区共有桥梁１ 8 座,其中拟采纳碗扣式满堂支架现浇箱梁得有 9座，共计简支箱梁 35 榀，其中３２ m 标准跨 31 榀,２ 4m 标准跨 4 榀。设计最大纵坡 2％,为现浇简支箱梁，底宽５．5 ｍ、桥面宽 12m、梁高３.05m,桥墩为双线圆端型桥墩，桥台为矩形桥台,墩台最大高度为 15 ｍ。二、施工方案概述本桥箱梁现浇支架采纳满堂碗扣式脚手架。原地面根据地质情况确定换填碎石垫层厚度，碾压密实，并浇筑 30 ｃｍ厚 C25 混凝土基础。为避开处理好地基受水浸泡，在四周开挖 40×３ 0cm 得排水沟,排水沟分段开挖形成坡度。满堂支架立杆水平间距在顺桥向采纳 0.6m,横向梁底部分为 0．３m，两边为 0．6m,竖向步距为 1。２ m,立杆、横杆均采纳碗扣连接。纵、横向每间隔不大于６ m 分别设置一道剪刀撑,剪刀撑跨越立杆得根数 5－7 根,竖向每 3m 设置一层水平剪力撑.1、材料要求钢管采纳现行国家标准《直缝电焊钢管》（G Ｂ/T １ 37 ９ 3)或《低压流体输送用焊接钢管》(Ｇ B/T ３０ 92）中规定得３号钢管,其质量应符合现行国家标准《碳素结构钢》(GB/T700）中 Q ２ 35—A 级钢得规定，外径为 ф48mm 得钢管，壁厚为 ３。5mm。 2、脚手架形式碗扣式脚手架以验算立杆允许荷载确定搭设尺寸：立杆水平横向间距:梁底 0.3m，两边 0.6 ｍ。立杆水平纵向间距:0。6m（顺桥向）.立杆竖向步距:1.2m。剪刀撑纵横向间距不大于 6m;水平剪刀撑竖向每间距 3m 设置 1 层; 3、脚手管安装好后，在可调顶托上铺设 I20 工字钢横梁，箱梁底板下方得 I20 工字钢横向布置，由于外侧模板及翼缘模板为定型钢模板，为考虑模板整体移动，在翼缘板下所对应得位置 I20a 工字钢采纳顺桥向布置，间距均为 0。６ m。工字钢铺设好后, 在Ｉ 2 ０ａ工字钢上铺设 10cm×1 ５ｃｍ方木作小楞，间距 20 ｃ m,面铺 6mm 厚钢板作模板支撑。三、满堂支架施工工艺1、地基处理测量人员根据原地面标高及梁底标高计算满堂支架高度及硬化混凝土基础顶面标高,然后根据原地面地质情况确定换填碎石垫层厚度，换填并碾压密实，浇筑 3 ０ cm 厚 C25 混凝土基础.基础换填后应及时进行地基承载力检测试验,通过检算地基承载力不得小于１ 50K Ｐ a。为避开处理好得地基受水浸泡,产生不均匀沉降,在基础四周开挖40×30 ｃｍ得排水沟，排水沟分段开挖形成坡度。2、测量放样测量人员用全站仪放...
