称重仪表及PLC通讯实训指导手册VIP专享

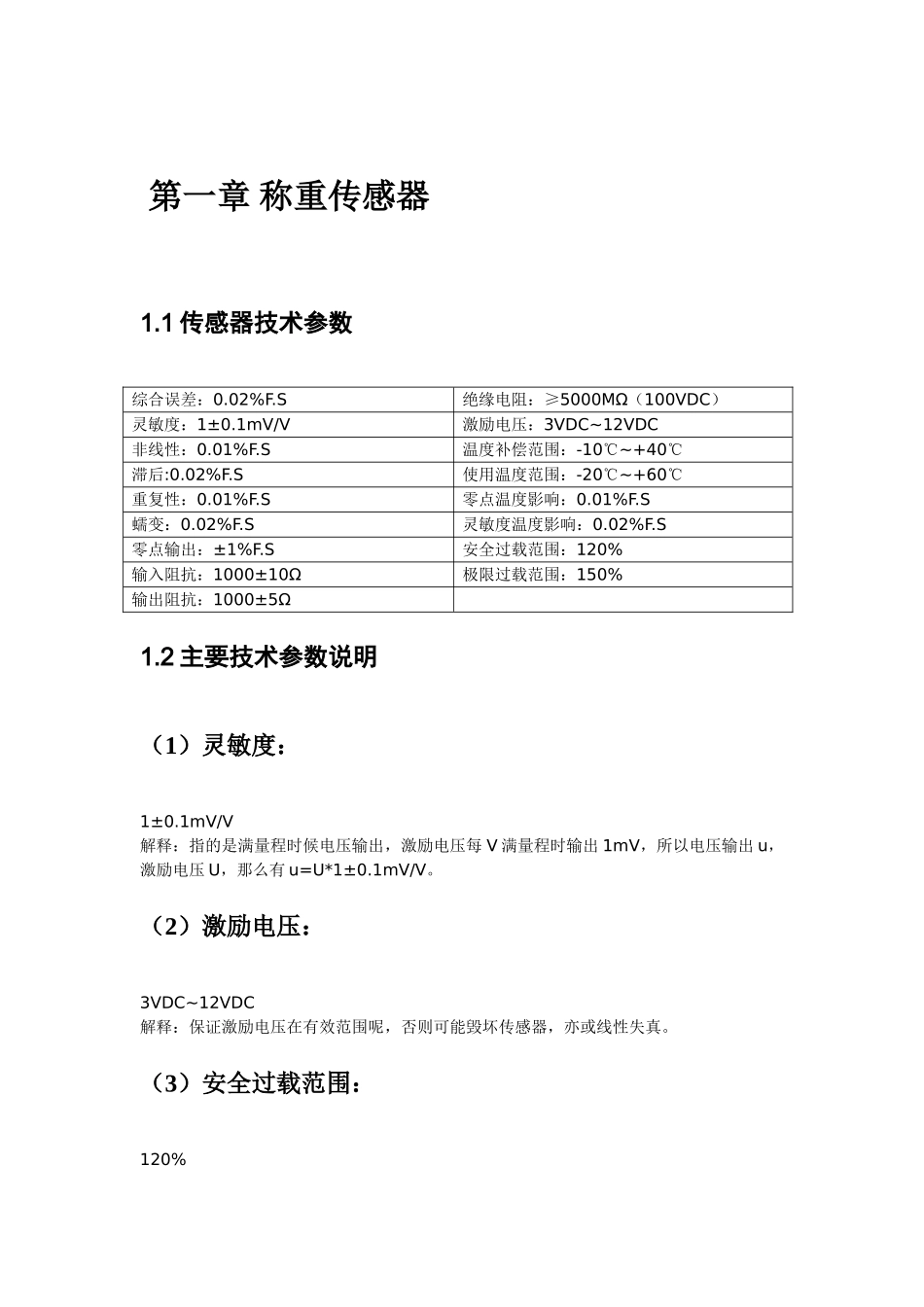

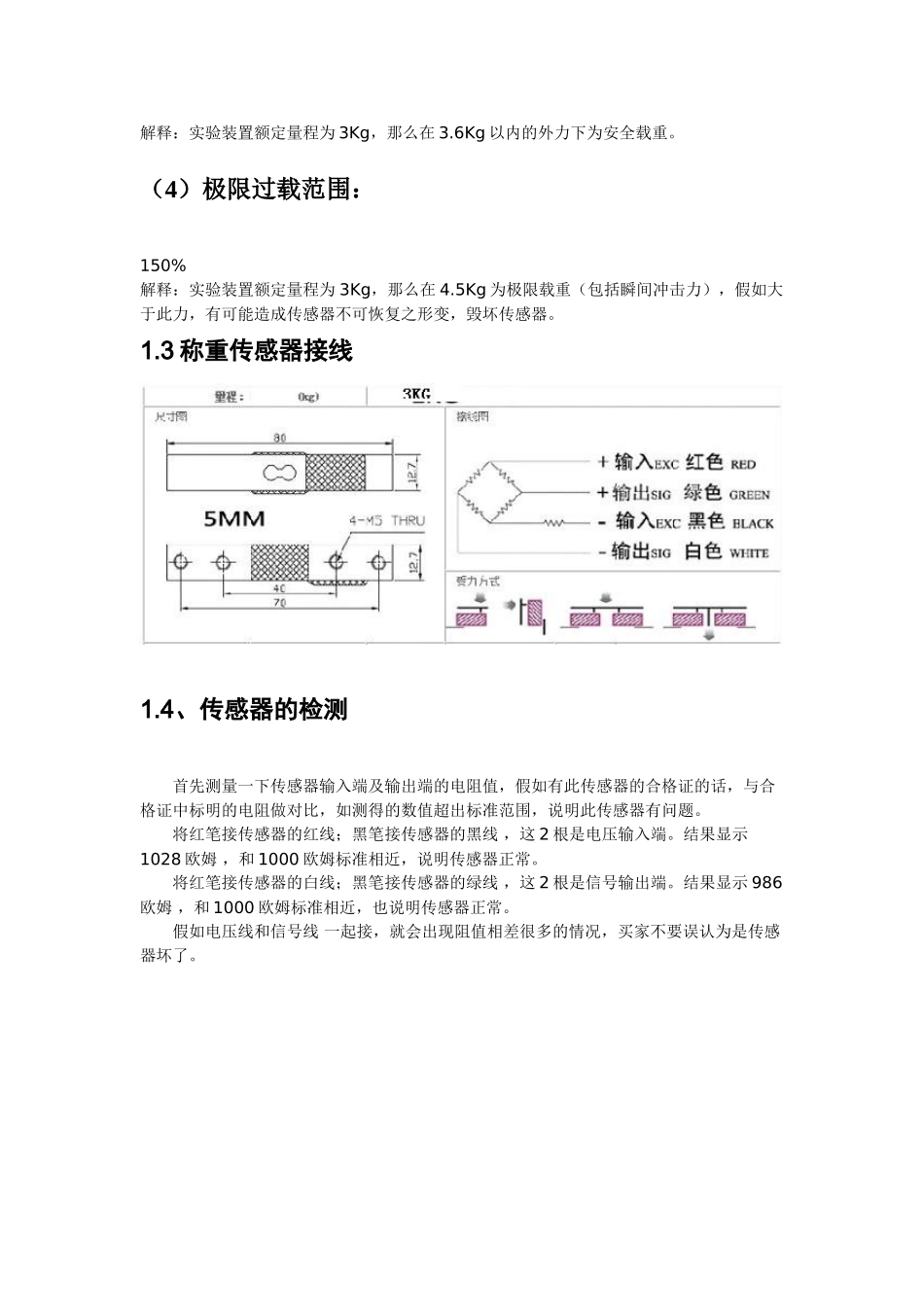

第一章 称重传感器1.1 传感器技术参数综合误差：0.02%F.S绝缘电阻：≥5000MΩ（100VDC）灵敏度：1±0.1mV/V激励电压：3VDC~12VDC非线性：0.01%F.S温度补偿范围：-10℃~+40℃滞后:0.02%F.S使用温度范围：-20℃~+60℃重复性：0.01%F.S零点温度影响：0.01%F.S蠕变：0.02%F.S灵敏度温度影响：0.02%F.S零点输出：±1%F.S安全过载范围：120%输入阻抗：1000±10Ω极限过载范围：150%输出阻抗：1000±5Ω1.2 主要技术参数说明（1）灵敏度：1±0.1mV/V 解释：指的是满量程时候电压输出，激励电压每 V 满量程时输出 1mV，所以电压输出 u，激励电压 U，那么有 u=U*1±0.1mV/V。（2）激励电压：3VDC~12VDC解释：保证激励电压在有效范围呢，否则可能毁坏传感器，亦或线性失真。（3）安全过载范围：120%解释：实验装置额定量程为 3Kg，那么在 3.6Kg 以内的外力下为安全载重。（4）极限过载范围：150%解释：实验装置额定量程为 3Kg，那么在 4.5Kg 为极限载重（包括瞬间冲击力），假如大于此力，有可能造成传感器不可恢复之形变，毁坏传感器。1.3 称重传感器接线1.4、传感器的检测首先测量一下传感器输入端及输出端的电阻值，假如有此传感器的合格证的话，与合格证中标明的电阻做对比，如测得的数值超出标准范围，说明此传感器有问题。将红笔接传感器的红线；黑笔接传感器的黑线 ，这 2 根是电压输入端。结果显示1028 欧姆 ，和 1000 欧姆标准相近，说明传感器正常。将红笔接传感器的白线；黑笔接传感器的绿线 ，这 2 根是信号输出端。结果显示 986欧姆 ，和 1000 欧姆标准相近，也说明传感器正常。假如电压线和信号线 一起接，就会出现阻值相差很多的情况，买家不要误认为是传感器坏了。第二章 称重仪表2.1、仪表操作及接线说明2.2、仪表通讯协议说明 D S8 /DS8B MODBUS 通讯协议 1, RS485 通讯波特率为 9600bps,采纳异步主从半双工方式, 采纳 8 位二进制，每个代码由两个十六进制字符表示。数据格式:1 个起始位，8 个数据位，2 个停止位，无校验。 开始和结束时间 >5ms.2, 格式数据读和写的版本一样, Modbus 协议. 解说:主机读数据(功能码 03H):从站响应的数据包如下: PV1 =008D 5300 = 008D.5300H = 008DH+0.5300H=141.32421875当显示为负数时,例 PV1= 80 1A BE 00=—(001A.BE00)=—(001A+0.BE00)=—(26+0.7421875)=-26.74218753, 设定参数, 能读几个参数; 当写的时候, ,每次只能写一个...
