简易脚手架搭设方案

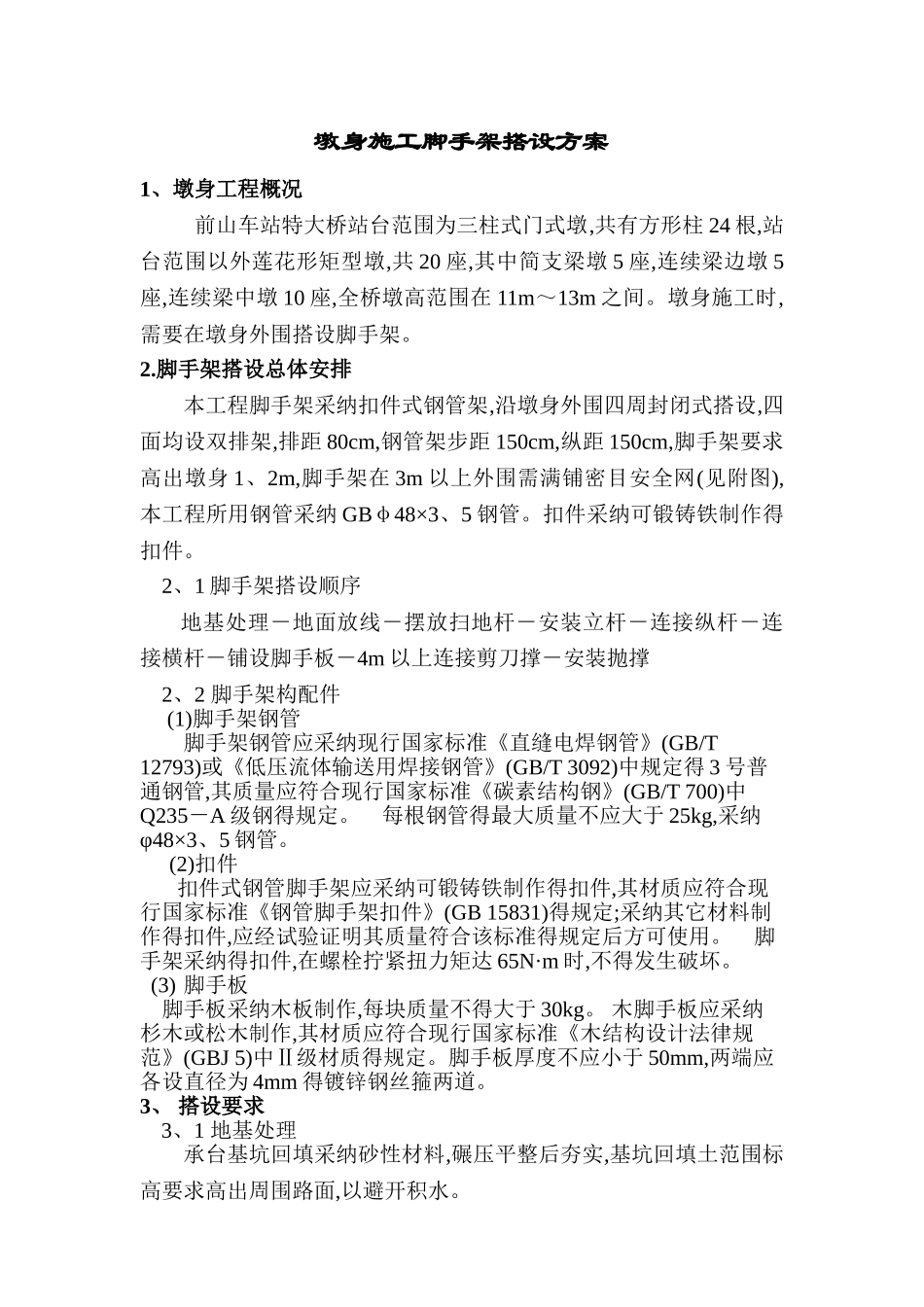

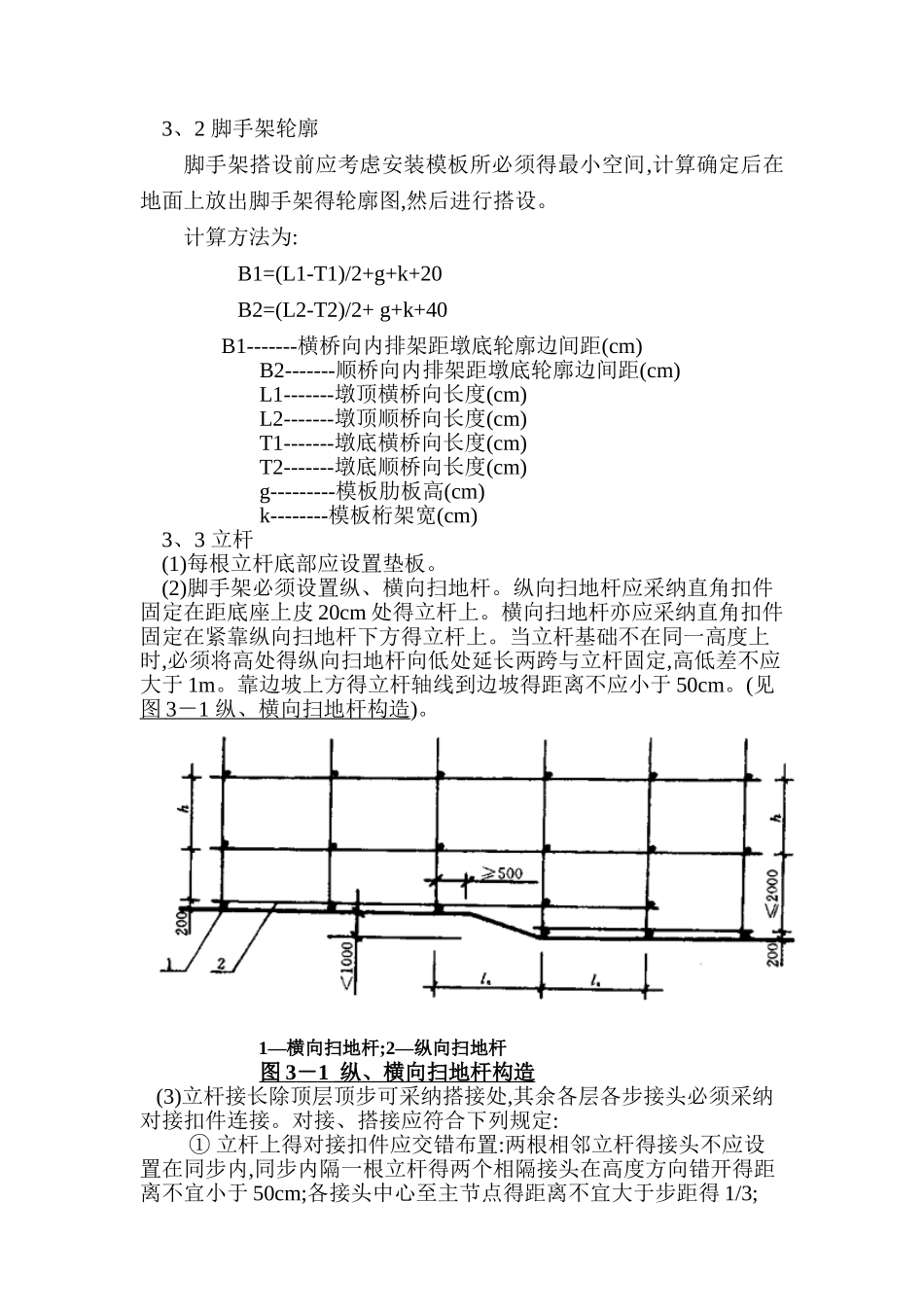

墩身施工脚手架搭设方案1、墩身工程概况前山车站特大桥站台范围为三柱式门式墩,共有方形柱 24 根,站台范围以外莲花形矩型墩,共 20 座,其中简支梁墩 5 座,连续梁边墩 5座,连续梁中墩 10 座,全桥墩高范围在 11m～13m 之间。墩身施工时,需要在墩身外围搭设脚手架。2.脚手架搭设总体安排本工程脚手架采纳扣件式钢管架,沿墩身外围四周封闭式搭设,四面均设双排架,排距 80cm,钢管架步距 150cm,纵距 150cm,脚手架要求高出墩身 1、2m,脚手架在 3m 以上外围需满铺密目安全网(见附图),本工程所用钢管采纳 GBφ48×3、5 钢管。扣件采纳可锻铸铁制作得扣件。2、1 脚手架搭设顺序 地基处理－地面放线－摆放扫地杆－安装立杆－连接纵杆－连接横杆－铺设脚手板－4m 以上连接剪刀撑－安装抛撑 2、2 脚手架构配件 (1)脚手架钢管 脚手架钢管应采纳现行国家标准《直缝电焊钢管》(GB/T 12793)或《低压流体输送用焊接钢管》(GB/T 3092)中规定得 3 号普通钢管,其质量应符合现行国家标准《碳素结构钢》(GB/T 700)中Q235－A 级钢得规定。 每根钢管得最大质量不应大于 25kg,采纳φ48×3、5 钢管。 (2)扣件 扣件式钢管脚手架应采纳可锻铸铁制作得扣件,其材质应符合现行国家标准《钢管脚手架扣件》(GB 15831)得规定;采纳其它材料制作得扣件,应经试验证明其质量符合该标准得规定后方可使用。 脚手架采纳得扣件,在螺栓拧紧扭力矩达 65N·m 时,不得发生破坏。 (3) 脚手板 脚手板采纳木板制作,每块质量不得大于 30kg。 木脚手板应采纳杉木或松木制作,其材质应符合现行国家标准《木结构设计法律规范》(GBJ 5)中Ⅱ级材质得规定。脚手板厚度不应小于 50mm,两端应各设直径为 4mm 得镀锌钢丝箍两道。3、 搭设要求3、1 地基处理 承台基坑回填采纳砂性材料,碾压平整后夯实,基坑回填土范围标高要求高出周围路面,以避开积水。3、2 脚手架轮廓脚手架搭设前应考虑安装模板所必须得最小空间,计算确定后在地面上放出脚手架得轮廓图,然后进行搭设。计算方法为: B1=(L1-T1)/2+g+k+20 B2=(L2-T2)/2+ g+k+40 B1-------横桥向内排架距墩底轮廓边间距(cm)B2-------顺桥向内排架距墩底轮廓边间距(cm)L1-------墩顶横桥向长度(cm)L2-------墩顶顺桥向长度(cm)T1-------墩底横桥向长度(cm)T2-------墩底顺桥向长度(cm)g---------模板肋板高(cm)k--------模板桁架宽(cm)3、3 立杆 (1)每根立杆底部应设置垫板。 (2)脚手架必须设置纵、横向扫地...
