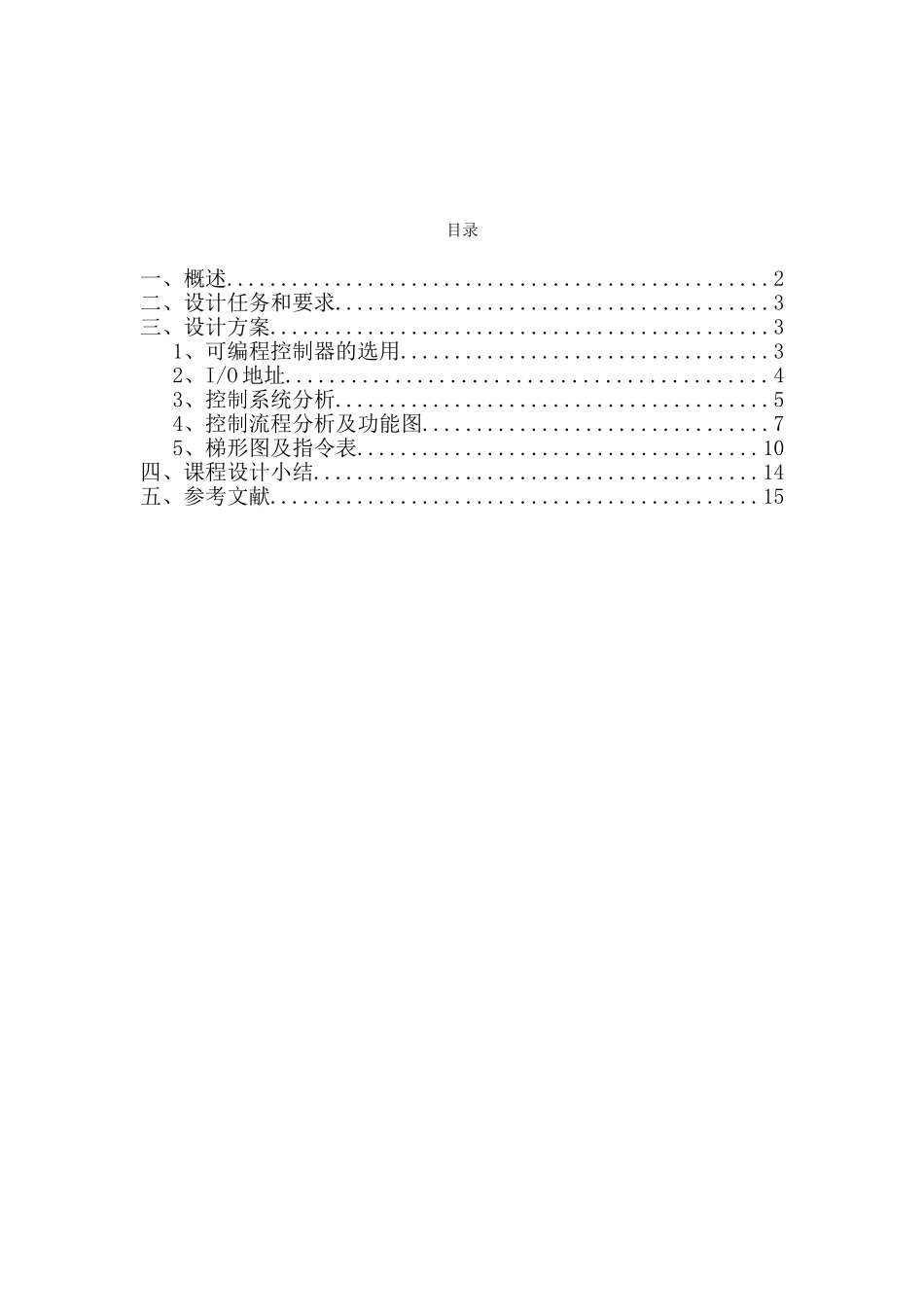

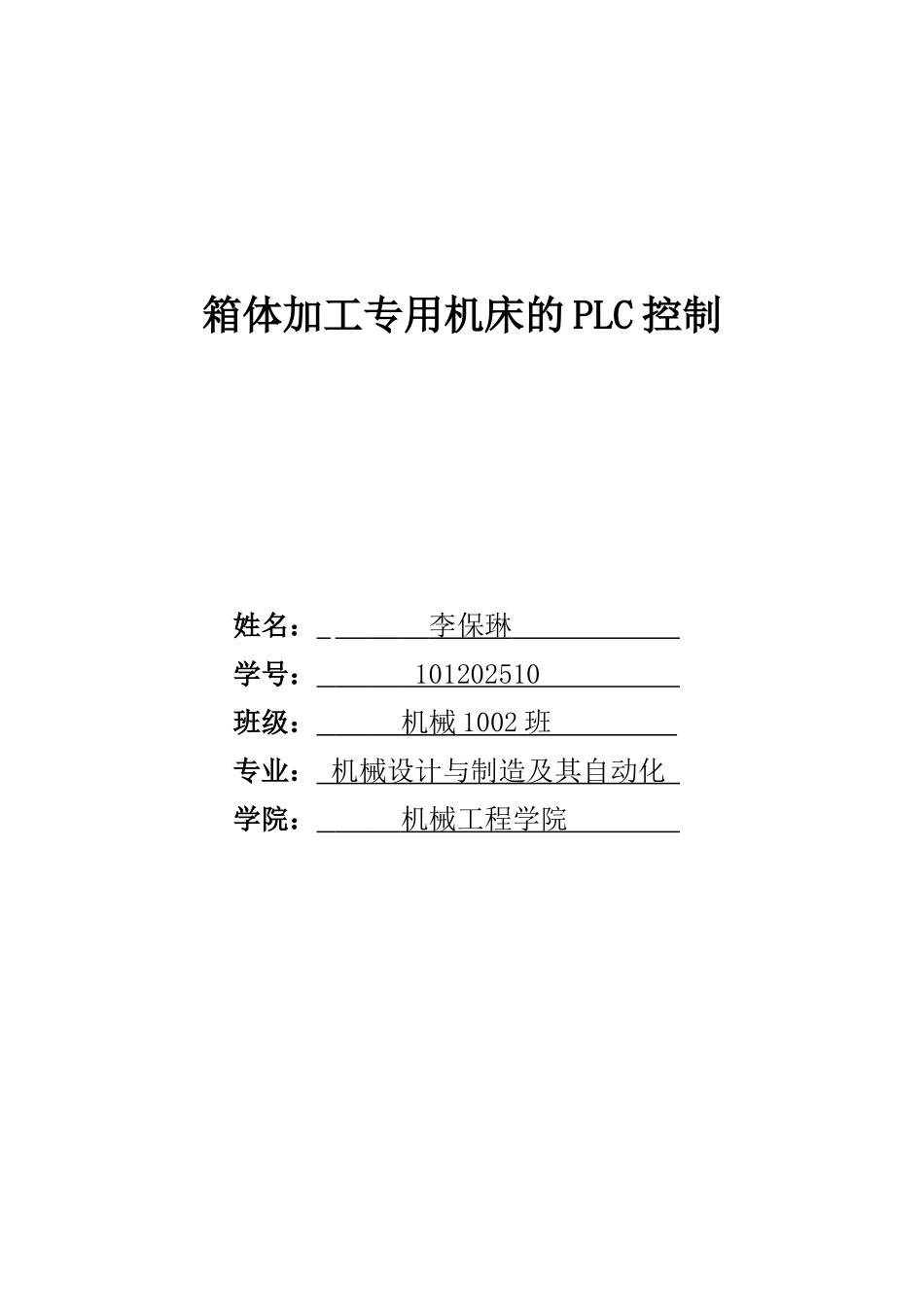

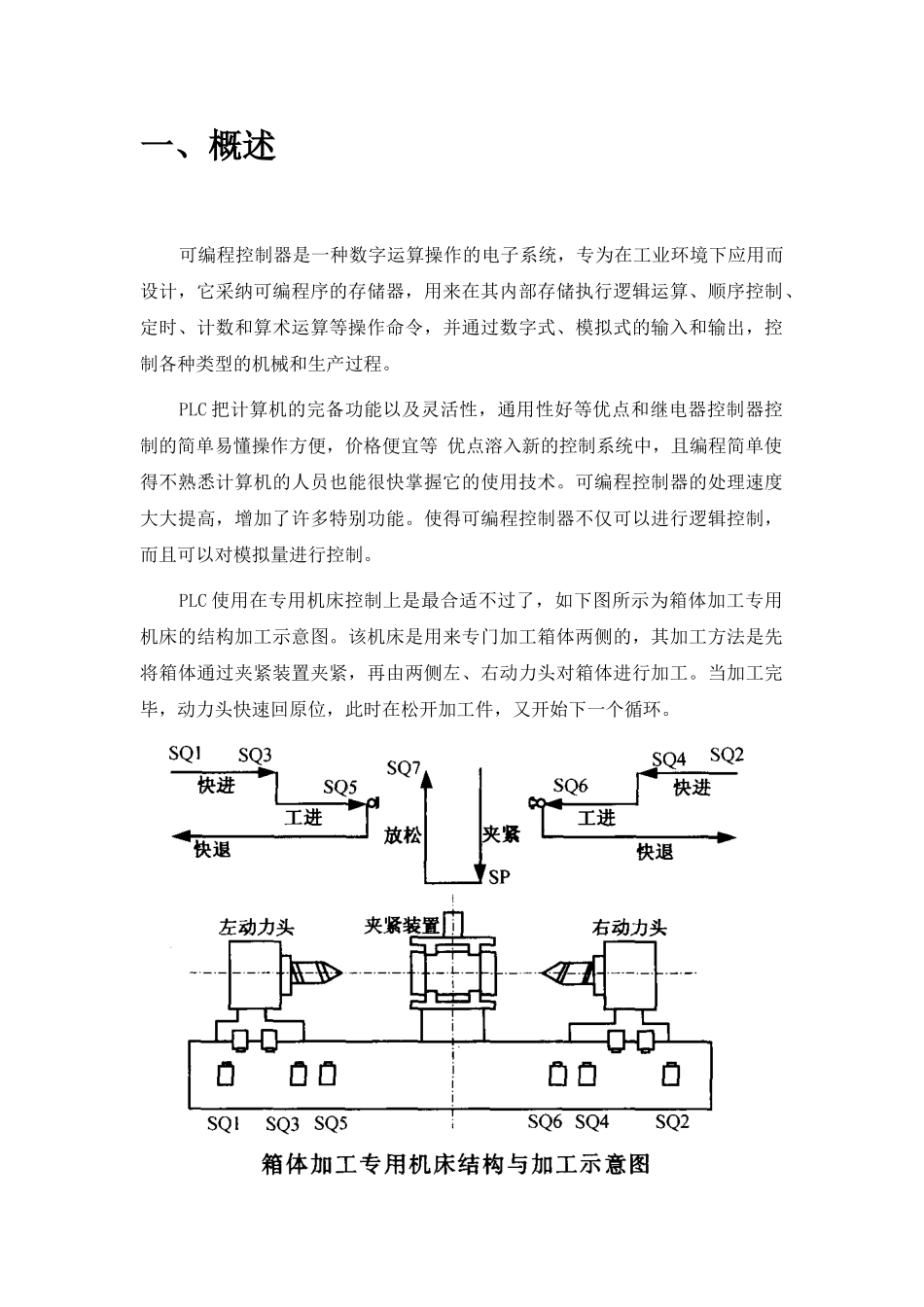

箱体加工专用机床的 PLC 控制 姓名： 李保琳 学号： 101202510 班级： 机械 1002 班 专业： 机械设计与制造及其自动化 学院： 机械工程学院 目录一、概述..................................................2二、设计任务和要求........................................3三、设计方案..............................................31、可编程控制器的选用..................................32、I/O 地址............................................43、控制系统分析........................................54、控制流程分析及功能图................................75、梯形图及指令表.....................................10四、课程设计小结.........................................14五、参考文献.............................................15一、概述 可编程控制器是一种数字运算操作的电子系统，专为在工业环境下应用而设计，它采纳可编程序的存储器，用来在其内部存储执行逻辑运算、顺序控制、定时、计数和算术运算等操作命令，并通过数字式、模拟式的输入和输出，控制各种类型的机械和生产过程。 PLC 把计算机的完备功能以及灵活性，通用性好等优点和继电器控制器控制的简单易懂操作方便，价格便宜等 优点溶入新的控制系统中，且编程简单使得不熟悉计算机的人员也能很快掌握它的使用技术。可编程控制器的处理速度大大提高，增加了许多特别功能。使得可编程控制器不仅可以进行逻辑控制，而且可以对模拟量进行控制。 PLC 使用在专用机床控制上是最合适不过了，如下图所示为箱体加工专用机床的结构加工示意图。该机床是用来专门加工箱体两侧的，其加工方法是先将箱体通过夹紧装置夹紧，再由两侧左、右动力头对箱体进行加工。当加工完毕，动力头快速回原位，此时在松开加工件，又开始下一个循环。二、设计任务和要求图 1 中，左、右动力头主轴电动机为 2.2kw，进给运动由液压驱动，液压泵电动机为 3kw。动力和夹紧装置的动作由电磁阀控制，电磁阀通断情况如表 1。表 1 箱体加工机床电磁阀通断情况表左动力头右动力头夹紧装置YV1YV2YV3YV4YV5YV6YV7上、下料———————夹紧——————+快进+—++—++工进+——+——+停留——————+快退—+——+—+ 专用机床的工作步骤如下：1、按下启动按钮，夹紧装置将被加工工件夹紧，夹紧后发出信号。2、左、右动力头同时快进，并同时启动主轴。3、到...
