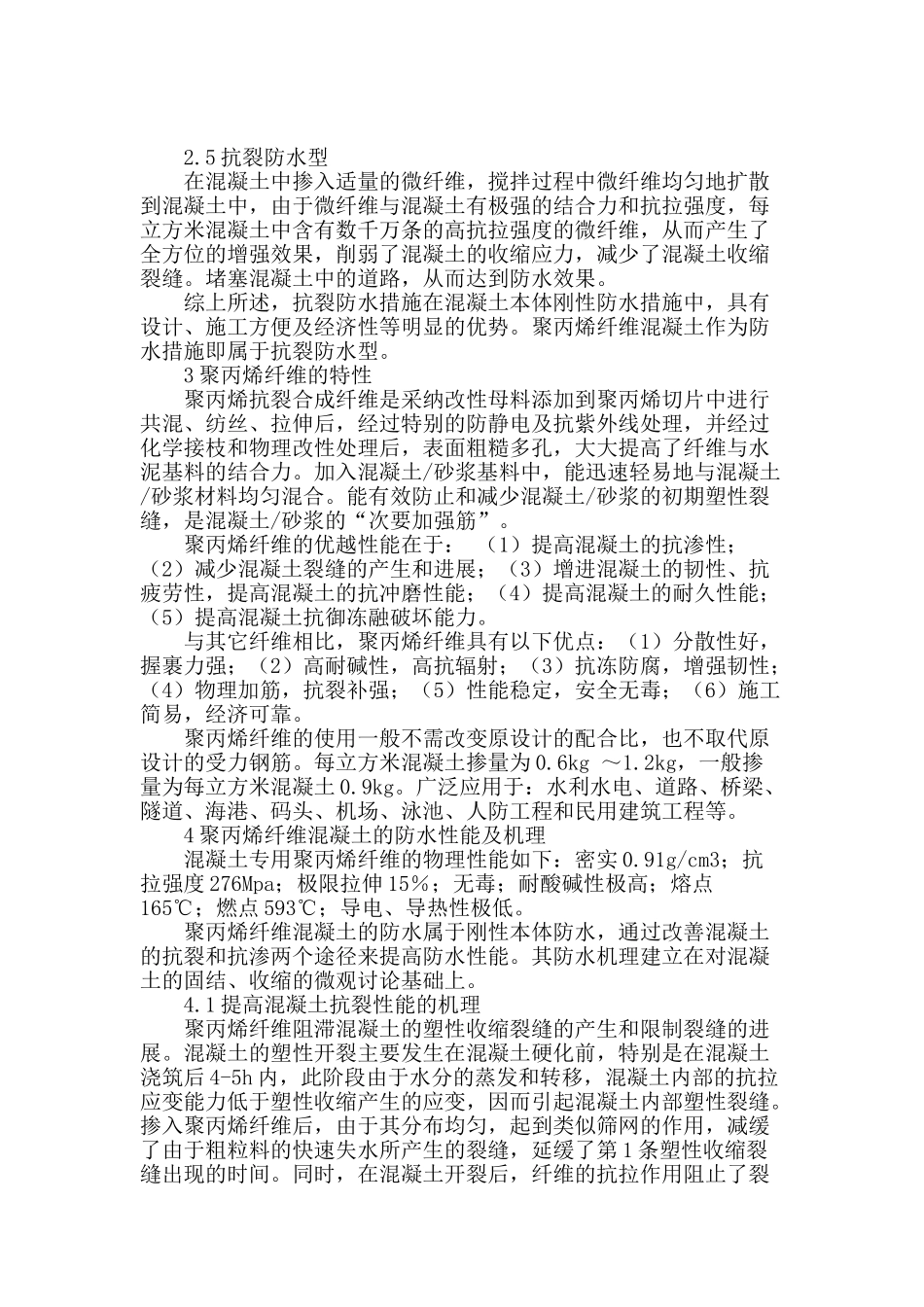

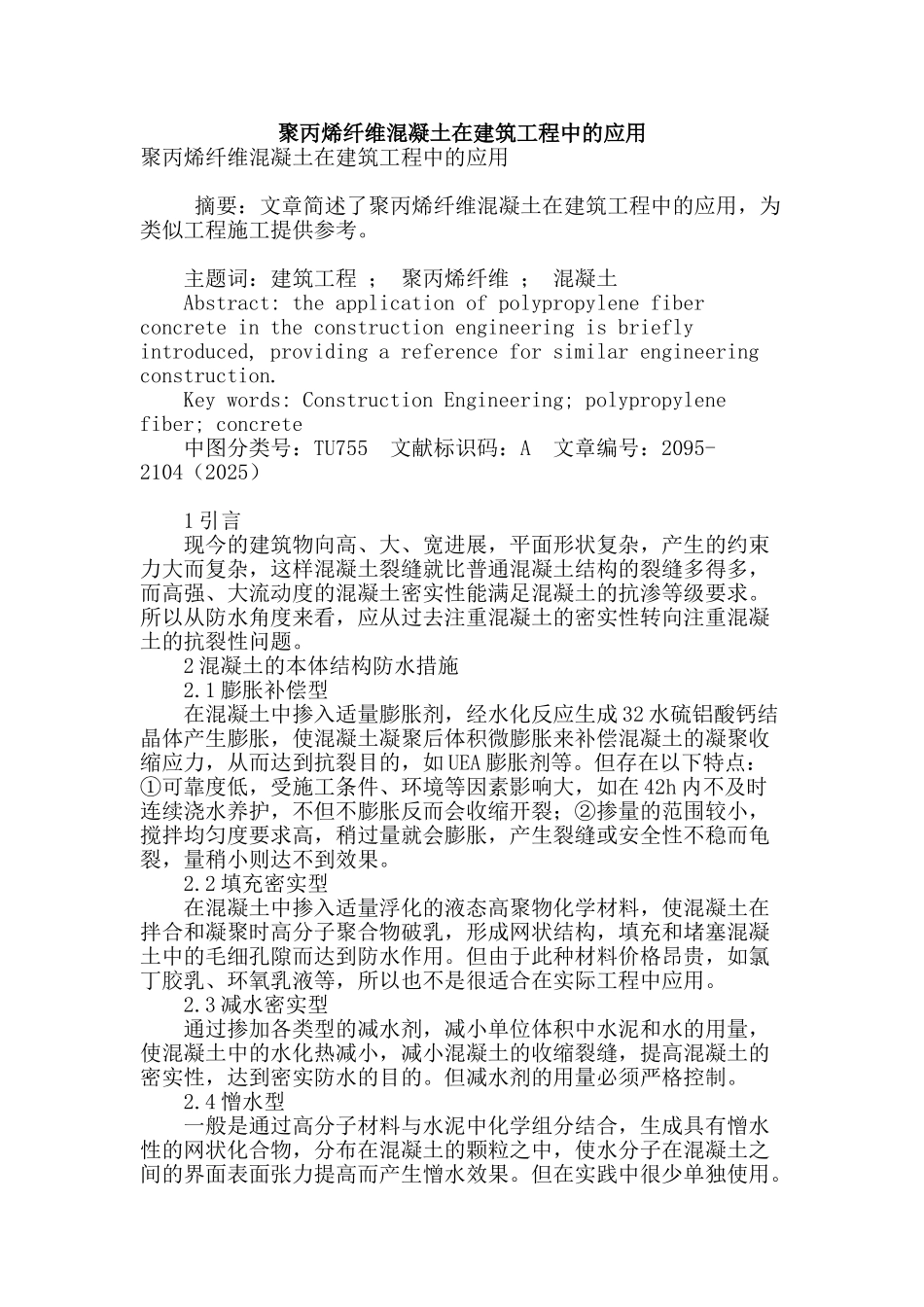

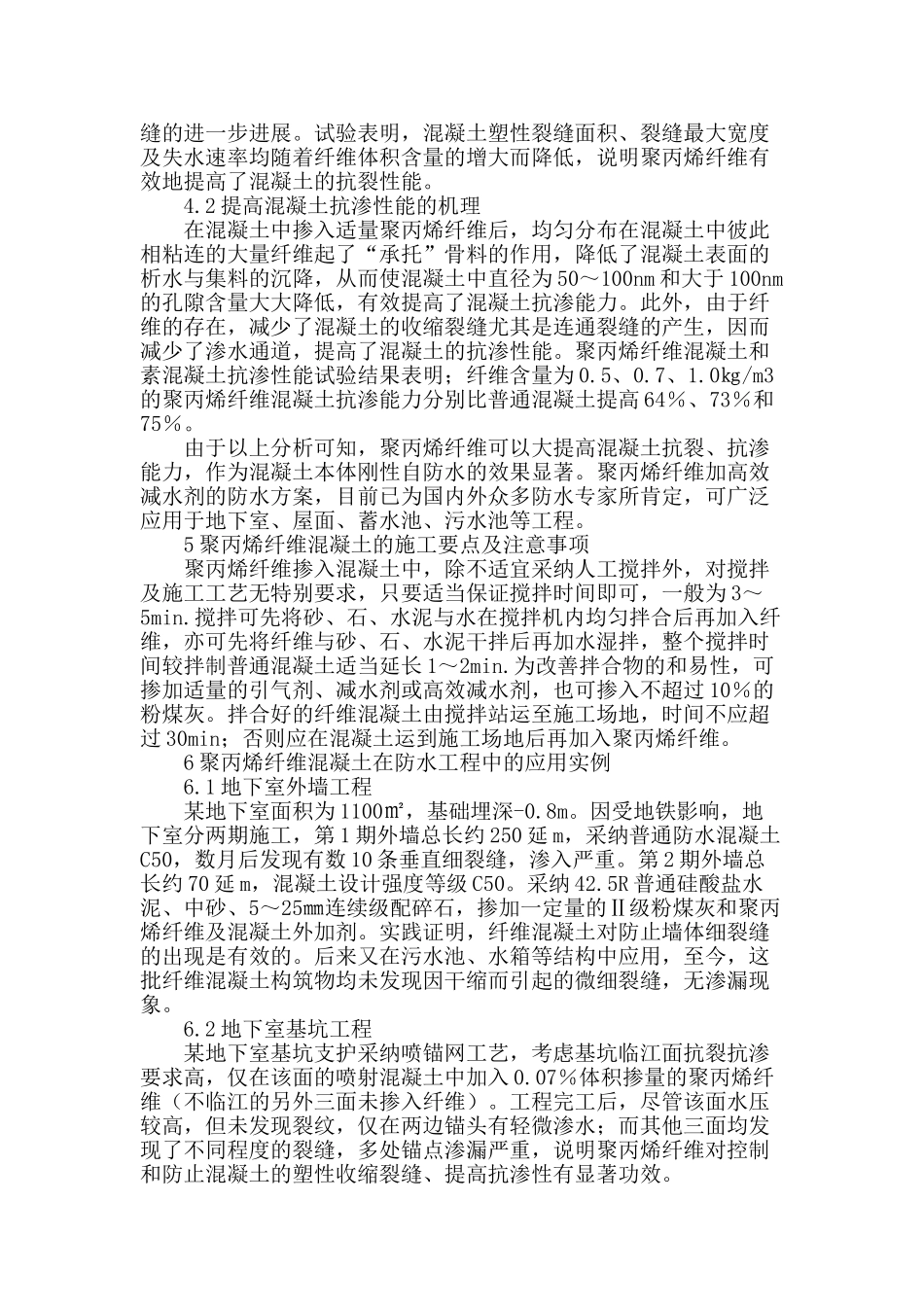

聚丙烯纤维混凝土在建筑工程中的应用聚丙烯纤维混凝土在建筑工程中的应用 摘要：文章简述了聚丙烯纤维混凝土在建筑工程中的应用，为类似工程施工提供参考。 主题词：建筑工程 ； 聚丙烯纤维 ； 混凝土 Abstract: the application of polypropylene fiber concrete in the construction engineering is briefly introduced, providing a reference for similar engineering construction. Key words: Construction Engineering; polypropylene fiber; concrete 中图分类号：TU755 文献标识码：A 文章编号：2095-2104（2025） 1 引言 现今的建筑物向高、大、宽进展，平面形状复杂，产生的约束力大而复杂，这样混凝土裂缝就比普通混凝土结构的裂缝多得多，而高强、大流动度的混凝土密实性能满足混凝土的抗渗等级要求。所以从防水角度来看，应从过去注重混凝土的密实性转向注重混凝土的抗裂性问题。 2 混凝土的本体结构防水措施 2.1 膨胀补偿型 在混凝土中掺入适量膨胀剂，经水化反应生成 32 水硫铝酸钙结晶体产生膨胀，使混凝土凝聚后体积微膨胀来补偿混凝土的凝聚收缩应力，从而达到抗裂目的，如 UEA 膨胀剂等。但存在以下特点：①可靠度低，受施工条件、环境等因素影响大，如在 42h 内不及时连续浇水养护，不但不膨胀反而会收缩开裂；②掺量的范围较小，搅拌均匀度要求高，稍过量就会膨胀，产生裂缝或安全性不稳而龟裂，量稍小则达不到效果。 2.2 填充密实型 在混凝土中掺入适量浮化的液态高聚物化学材料，使混凝土在拌合和凝聚时高分子聚合物破乳，形成网状结构，填充和堵塞混凝土中的毛细孔隙而达到防水作用。但由于此种材料价格昂贵，如氯丁胶乳、环氧乳液等，所以也不是很适合在实际工程中应用。 2.3 减水密实型 通过掺加各类型的减水剂，减小单位体积中水泥和水的用量，使混凝土中的水化热减小，减小混凝土的收缩裂缝，提高混凝土的密实性，达到密实防水的目的。但减水剂的用量必须严格控制。 2.4 憎水型 一般是通过高分子材料与水泥中化学组分结合，生成具有憎水性的网状化合物，分布在混凝土的颗粒之中，使水分子在混凝土之间的界面表面张力提高而产生憎水效果。但在实践中很少单独使用。 2.5 抗裂防水型 在混凝土中掺入适量的微纤维，搅拌过程中微纤维均匀地扩散到混凝土中，由于微纤维与混凝土有极强的结合力和抗拉强度，每立方米混凝土中含有数千万条的高抗拉强度的微纤...
