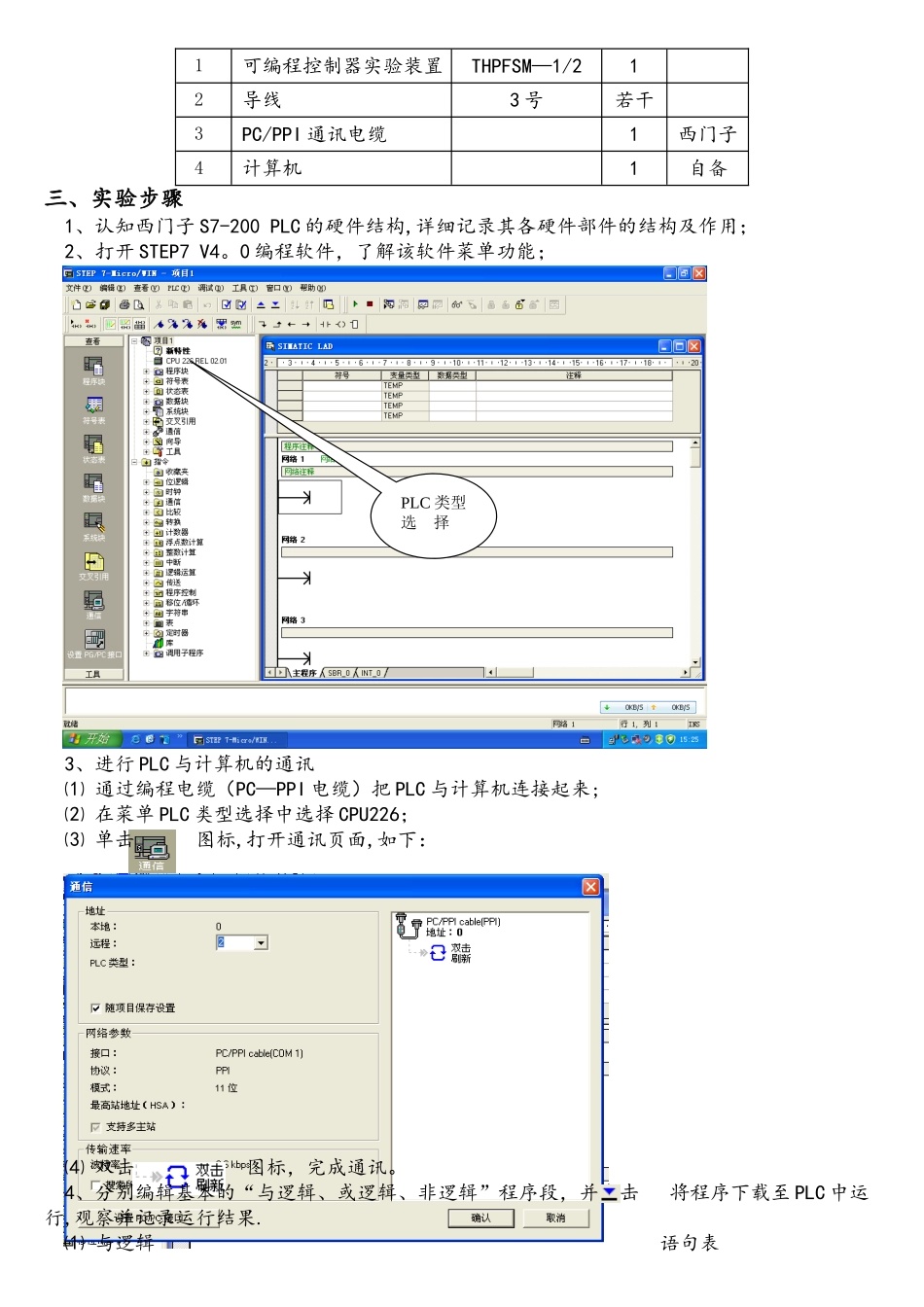

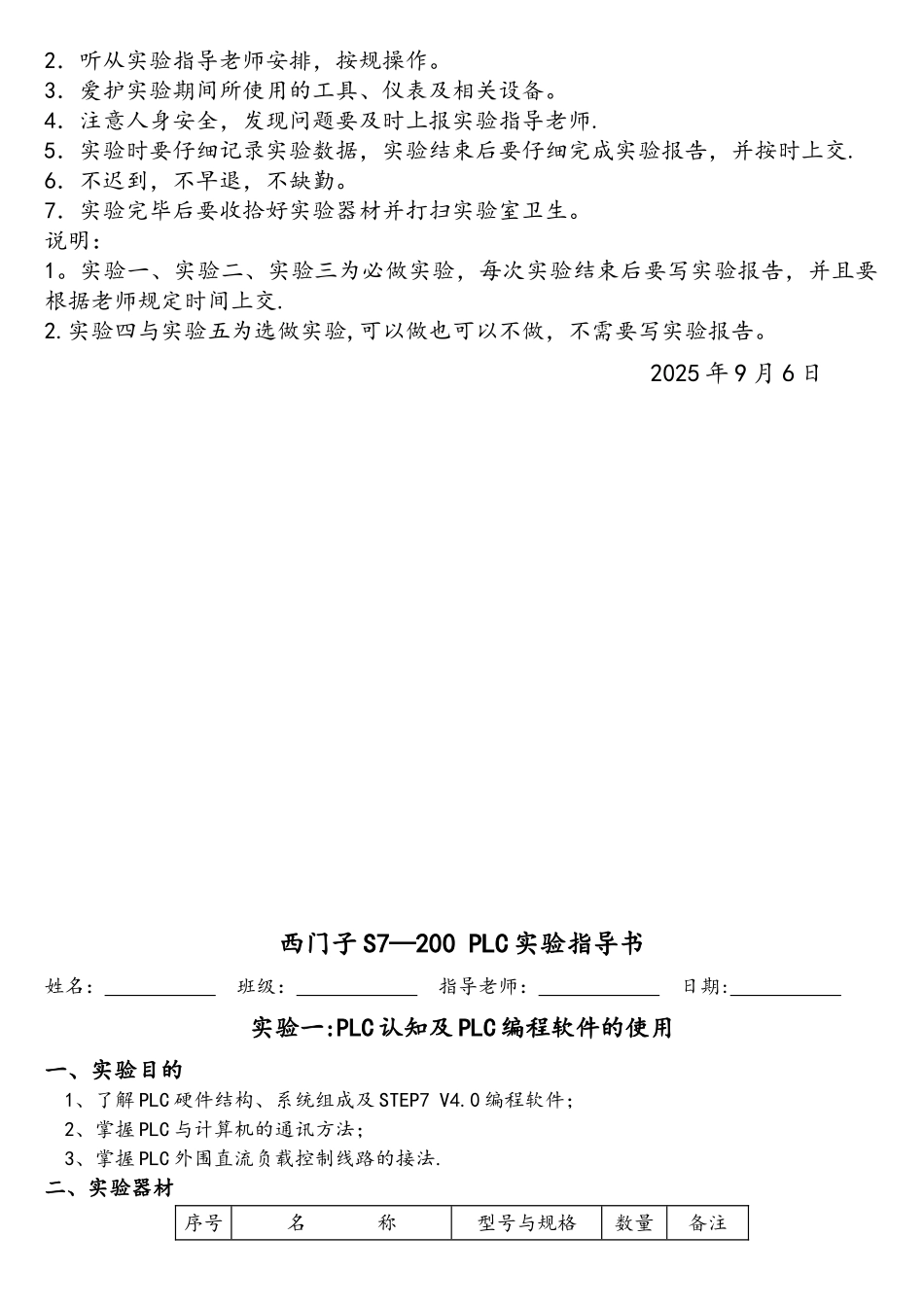

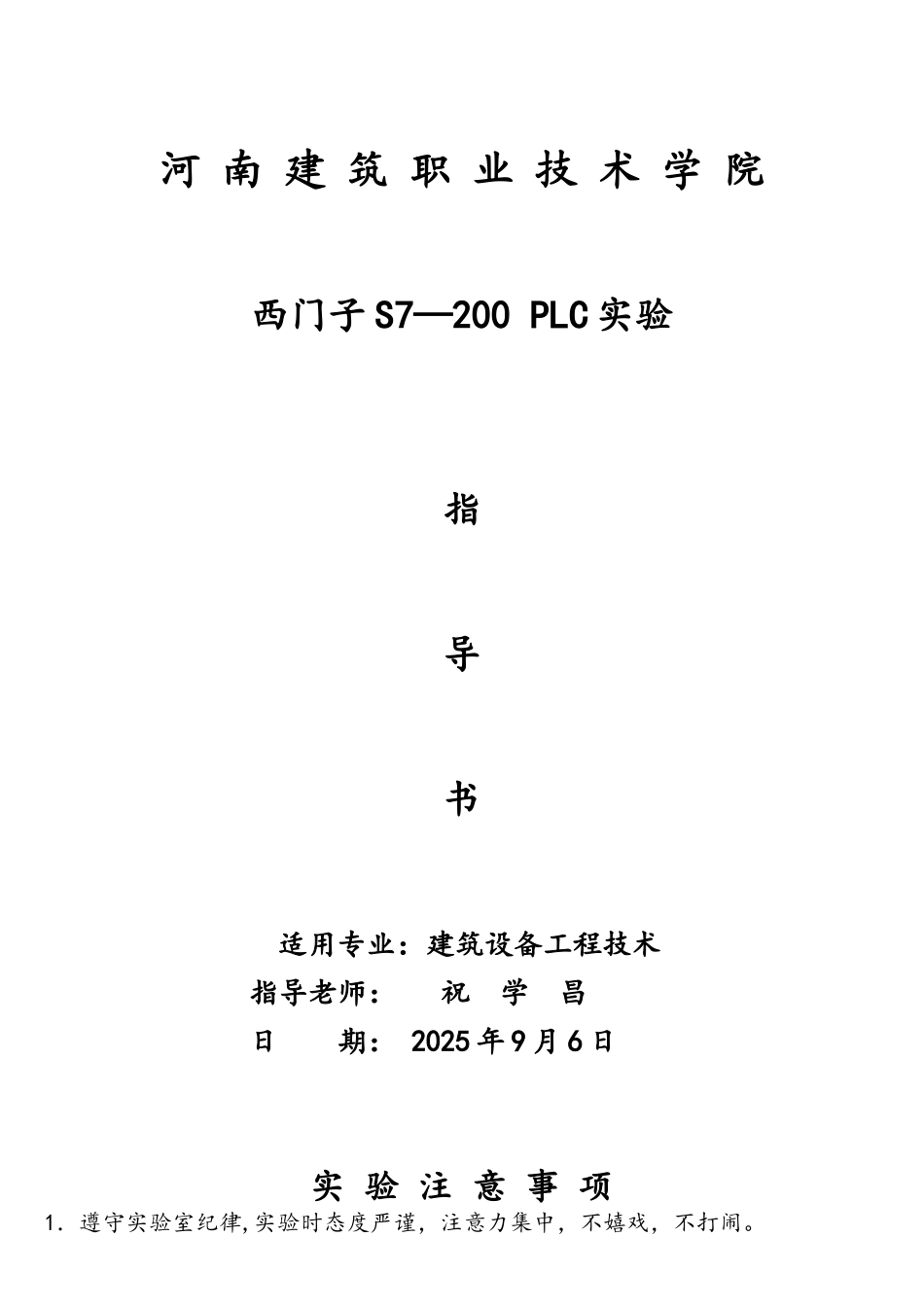

河 南 建 筑 职 业 技 术 学 院西门子 S7—200 PLC 实验指导书 适用专业：建筑设备工程技术指导老师： 祝 学 昌日 期： 2025 年 9 月 6 日实 验 注 意 事 项1．遵守实验室纪律,实验时态度严谨，注意力集中，不嬉戏，不打闹。2．听从实验指导老师安排，按规操作。3．爱护实验期间所使用的工具、仪表及相关设备。4．注意人身安全，发现问题要及时上报实验指导老师.5．实验时要仔细记录实验数据，实验结束后要仔细完成实验报告，并按时上交.6．不迟到，不早退，不缺勤。7．实验完毕后要收拾好实验器材并打扫实验室卫生。说明：1。实验一、实验二、实验三为必做实验，每次实验结束后要写实验报告，并且要根据老师规定时间上交.2.实验四与实验五为选做实验,可以做也可以不做，不需要写实验报告。 2025 年 9 月 6 日西门子 S7—200 PLC 实验指导书姓名： 班级： 指导老师： 日期: 实验一:PLC 认知及 PLC 编程软件的使用一、实验目的1、了解 PLC 硬件结构、系统组成及 STEP7 V4.0 编程软件；2、掌握 PLC 与计算机的通讯方法；3、掌握 PLC 外围直流负载控制线路的接法.二、实验器材序号名 称型号与规格数量备注1可编程控制器实验装置THPFSM—1/212导线3 号若干3PC/PPI 通讯电缆1西门子4计算机1自备三、实验步骤1、认知西门子 S7-200 PLC 的硬件结构,详细记录其各硬件部件的结构及作用；2、打开 STEP7 V4。0 编程软件，了解该软件菜单功能；3、进行 PLC 与计算机的通讯⑴ 通过编程电缆（PC—PPI 电缆）把 PLC 与计算机连接起来;⑵ 在菜单 PLC 类型选择中选择 CPU226；⑶ 单击 图标,打开通讯页面,如下：⑷ 双击 图标，完成通讯。4、分别编辑基本的“与逻辑、或逻辑、非逻辑”程序段，并点击 将程序下载至 PLC 中运行,观察并记录运行结果.⑴ 与逻辑 语句表PLC 类型选 择⑵ 或逻辑 语句表⑶ 非逻辑 语句表⑷ 带自锁的简单程序 语句表5、按下图所示连接 PLC 外围电路123456ABCD654321DCBATitleNumberRevisionSizeBDate:8-Nov-2010 Sheet of File:C:\PROGRAM FILES\DESIGN EXPLORER 99 SE\EXAMPLES\MyDesign.ddbDrawn By:1 MI0.0I0.1ML+1 LQ0.0C P U 226AC/DC/RLYLEDDC5VDC24VSB 1SB 26、下载步骤⑷中带自锁的简单程序至 PLC，然后运行 PLC，并打开程序状态监控，观察程序执行情况。四、实验总结与思考1、简述 S7—200 PLC 的硬件由哪几部分组...
