西门子PLC通讯时的常见的十大问题!

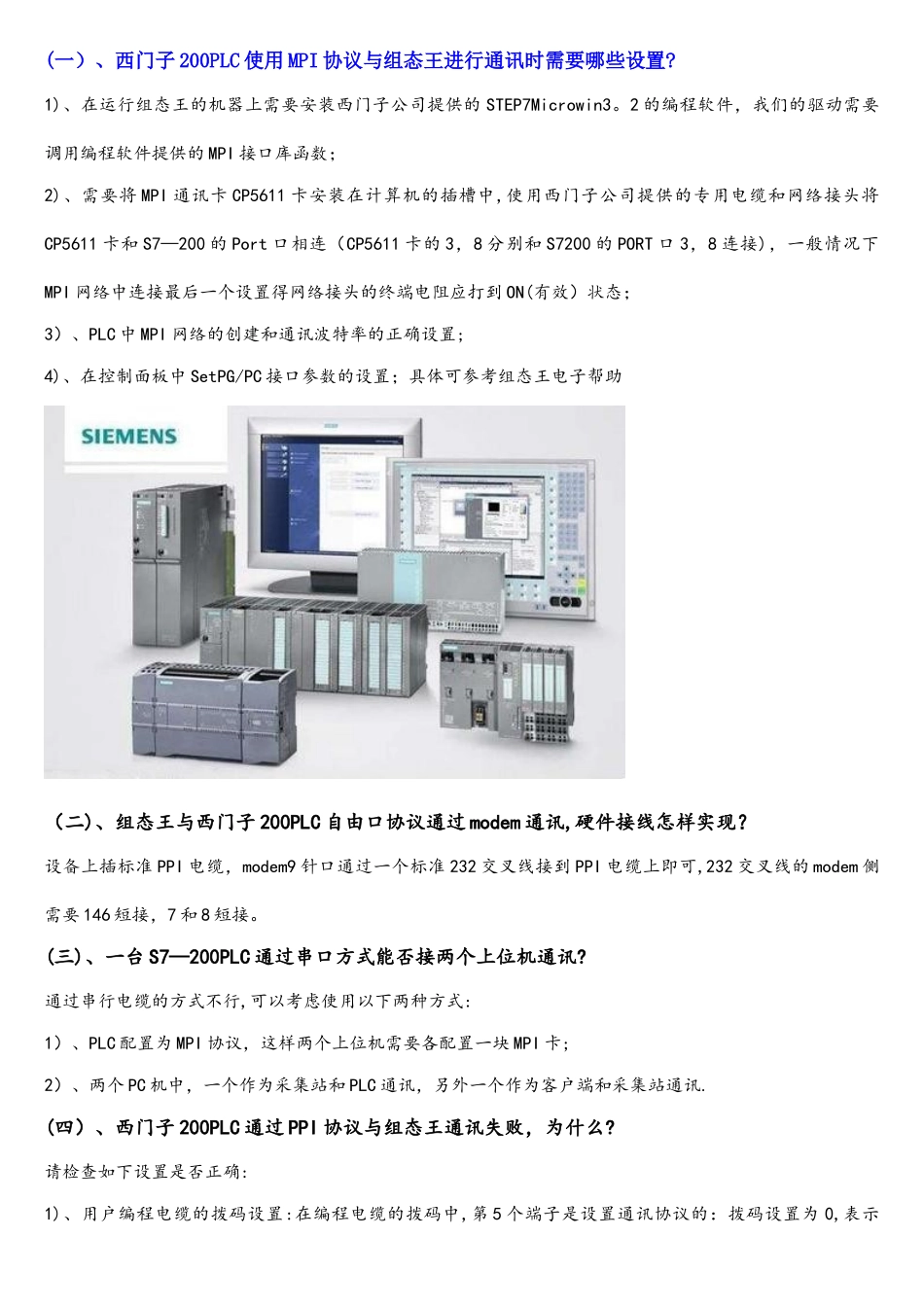

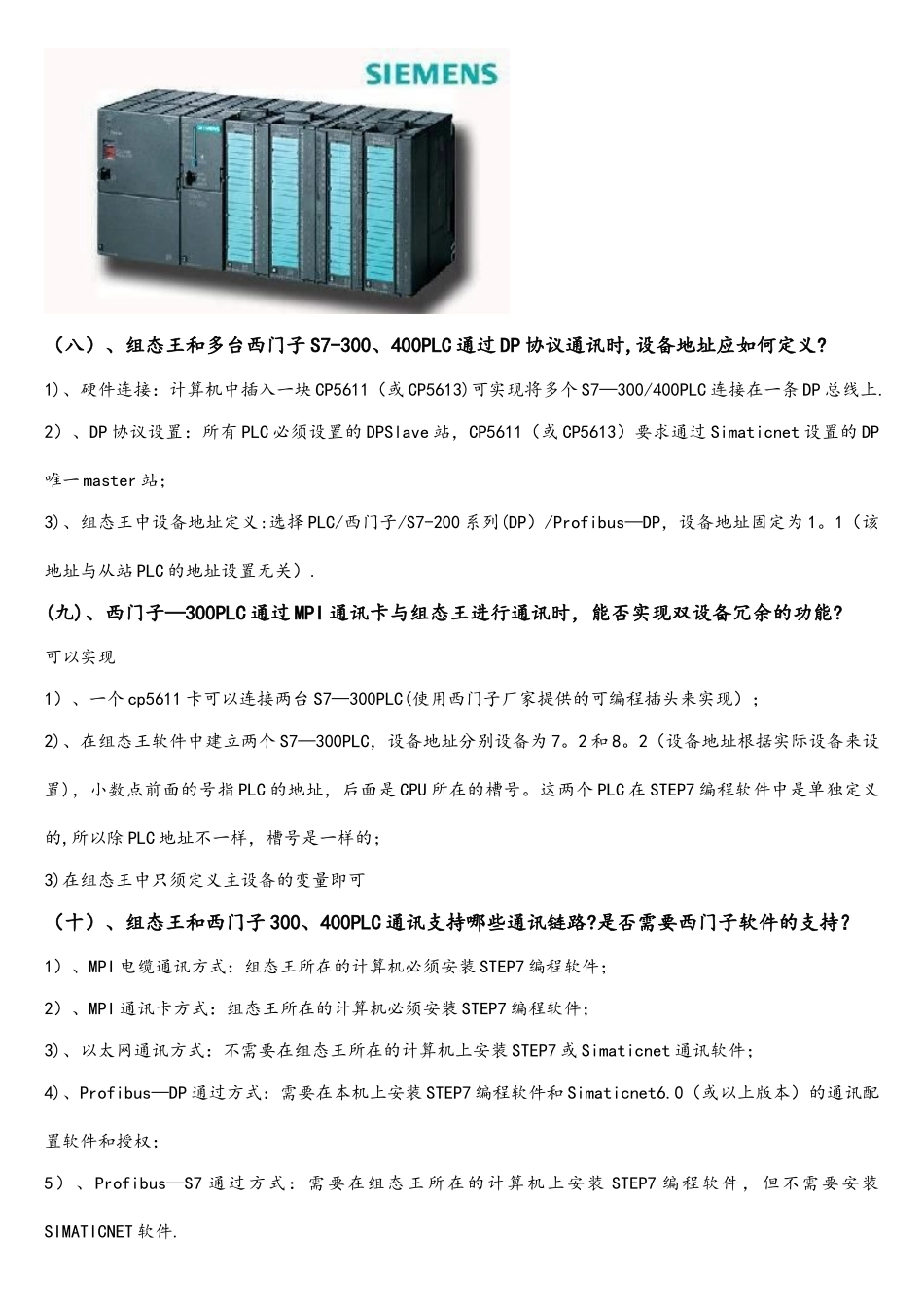

(一）、西门子 200PLC 使用 MPI 协议与组态王进行通讯时需要哪些设置?1)、在运行组态王的机器上需要安装西门子公司提供的 STEP7Microwin3。2 的编程软件，我们的驱动需要调用编程软件提供的 MPI 接口库函数；2)、需要将 MPI 通讯卡 CP5611 卡安装在计算机的插槽中,使用西门子公司提供的专用电缆和网络接头将CP5611 卡和 S7—200 的 Port 口相连（CP5611 卡的 3，8 分别和 S7200 的 PORT 口 3，8 连接)，一般情况下MPI 网络中连接最后一个设置得网络接头的终端电阻应打到 ON(有效）状态；3）、PLC 中 MPI 网络的创建和通讯波特率的正确设置;4)、在控制面板中 SetPG/PC 接口参数的设置；具体可参考组态王电子帮助（二)、组态王与西门子 200PLC 自由口协议通过 modem 通讯,硬件接线怎样实现？设备上插标准 PPI 电缆，modem9 针口通过一个标准 232 交叉线接到 PPI 电缆上即可,232 交叉线的 modem 侧需要 146 短接，7 和 8 短接。(三)、一台 S7—200PLC 通过串口方式能否接两个上位机通讯?通过串行电缆的方式不行,可以考虑使用以下两种方式:1）、PLC 配置为 MPI 协议，这样两个上位机需要各配置一块 MPI 卡;2）、两个 PC 机中，一个作为采集站和 PLC 通讯，另外一个作为客户端和采集站通讯.(四）、西门子 200PLC 通过 PPI 协议与组态王通讯失败，为什么?请检查如下设置是否正确:1)、用户编程电缆的拨码设置:在编程电缆的拨码中,第 5 个端子是设置通讯协议的：拨码设置为 0,表示PPI/Freeport；拨码设置为 1,表示 PPI（master)；用户使用 PPI 协议和组态王通讯时，拨码选择 PPI/Freeport 对应拨码值即可；2)、PPI 通讯传输的是 11 位的数据，也就建议客户拨码选择 8 数据位 1 停止位偶校验(拨码默认为 11 位)，并且 PLC 的波特率和 PPI、组态王要一致；3）、要求编程软件必须是离线时启动运行组态王(五）、西门子 200PLC 通过 modbus 协议与组态王通讯时，组态王中定义的寄存器地址与 PLC 地址是如何对应的?映射关系如下：0—Q,1-I，3、4、8、9-V；3，4，8，9 的 dd 号与 PLC 中 V 寄存器的偏移地址（实际地址—1000）的对应关系：组态王中（寄存器的 dd号-1）＊2=PLC 中的 V 寄存器的偏移地址.组态王中 40031 对应 PLC:VW1060（组态王中寄存器 4 表示 SHORT型变量）组态王中 90640 对应 PLC：VD2278(组态王中寄存器 9 表示 FLOAT...
