计算机建筑辅助设计复习题

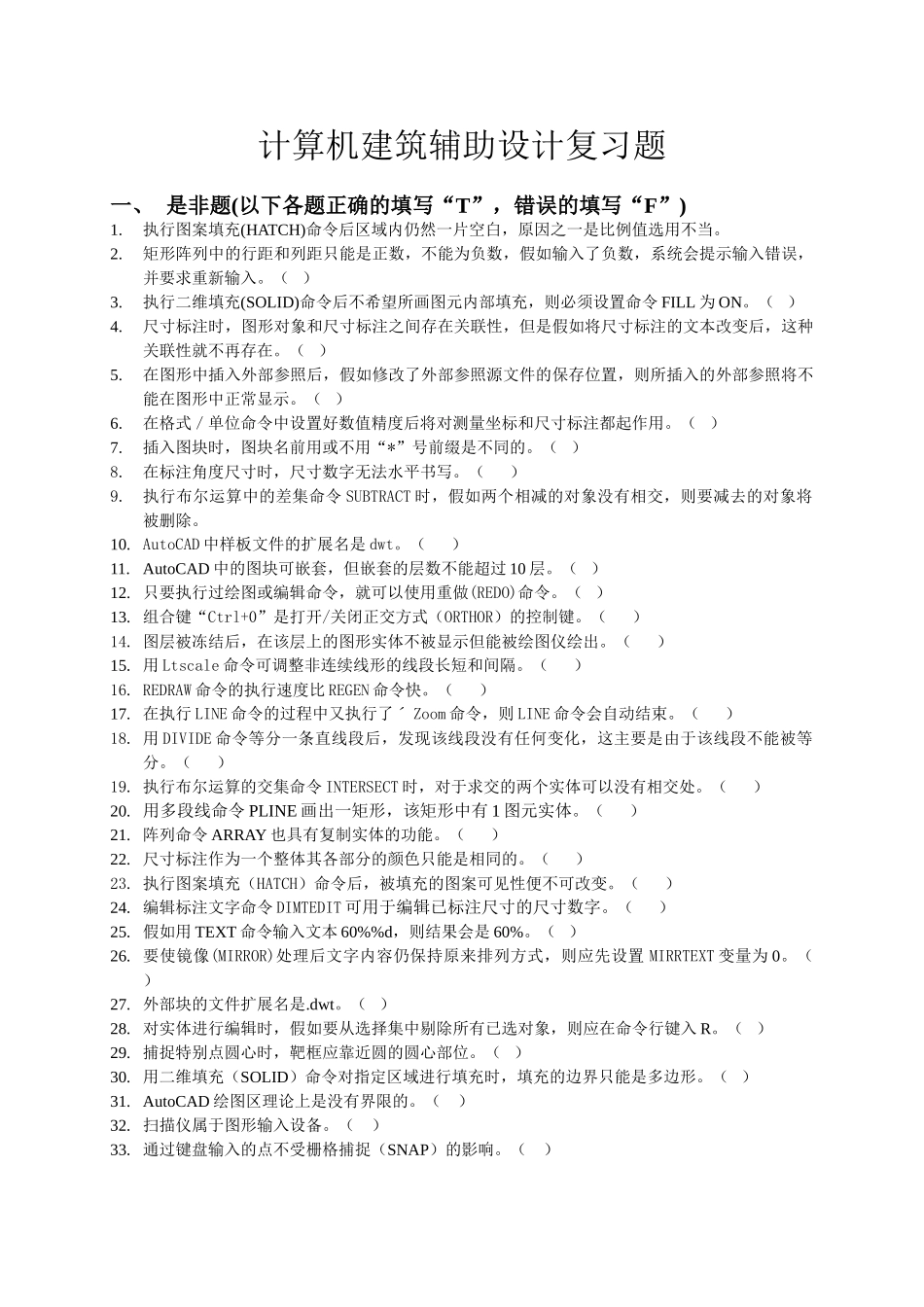

计算机建筑辅助设计复习题 一、 是非题(以下各题正确的填写“T”，错误的填写“F”)1.执行图案填充(HATCH)命令后区域内仍然一片空白，原因之一是比例值选用不当。2.矩形阵列中的行距和列距只能是正数，不能为负数，假如输入了负数，系统会提示输入错误，并要求重新输入。（ ）3.执行二维填充(SOLID)命令后不希望所画图元内部填充，则必须设置命令 FILL 为 ON。（ ）4.尺寸标注时，图形对象和尺寸标注之间存在关联性，但是假如将尺寸标注的文本改变后，这种关联性就不再存在。（ ）5.在图形中插入外部参照后，假如修改了外部参照源文件的保存位置，则所插入的外部参照将不能在图形中正常显示。（ ）6.在格式／单位命令中设置好数值精度后将对测量坐标和尺寸标注都起作用。（ ）7.插入图块时，图块名前用或不用“*”号前缀是不同的。（ ）8.在标注角度尺寸时，尺寸数字无法水平书写。（ ）9.执行布尔运算中的差集命令 SUBTRACT 时，假如两个相减的对象没有相交，则要减去的对象将被删除。10. AutoCAD 中样板文件的扩展名是 dwt。（ ）11. AutoCAD 中的图块可嵌套，但嵌套的层数不能超过 10 层。（ ）12. 只要执行过绘图或编辑命令，就可以使用重做(REDO)命令。（ ）13. 组合键“Ctrl+0”是打开/关闭正交方式（ORTHOR）的控制键。（ ）14. 图层被冻结后，在该层上的图形实体不被显示但能被绘图仪绘出。（ ）15. 用 Ltscale 命令可调整非连续线形的线段长短和间隔。（ ）16. REDRAW 命令的执行速度比 REGEN 命令快。（ ）17. 在执行 LINE 命令的过程中又执行了ˊ Zoom 命令，则 LINE 命令会自动结束。（ ）18. 用 DIVIDE 命令等分一条直线段后，发现该线段没有任何变化，这主要是由于该线段不能被等分。（ ）19. 执行布尔运算的交集命令 INTERSECT 时，对于求交的两个实体可以没有相交处。（ ）20. 用多段线命令 PLINE 画出一矩形，该矩形中有 1 图元实体。（ ）21. 阵列命令 ARRAY 也具有复制实体的功能。（ ）22. 尺寸标注作为一个整体其各部分的颜色只能是相同的。（ ）23. 执行图案填充（HATCH）命令后，被填充的图案可见性便不可改变。（ ）24. 编辑标注文字命令 DIMTEDIT 可用于编辑已标注尺寸的尺寸数字。（ ）25. 假如用 TEXT 命令输入文本 60%%d，则结果会是 60%。（ ）26. 要使镜像(MIRROR)处理后文字内容仍保持原来排列方式，则应先设置 MIRRTEXT 变量为...
