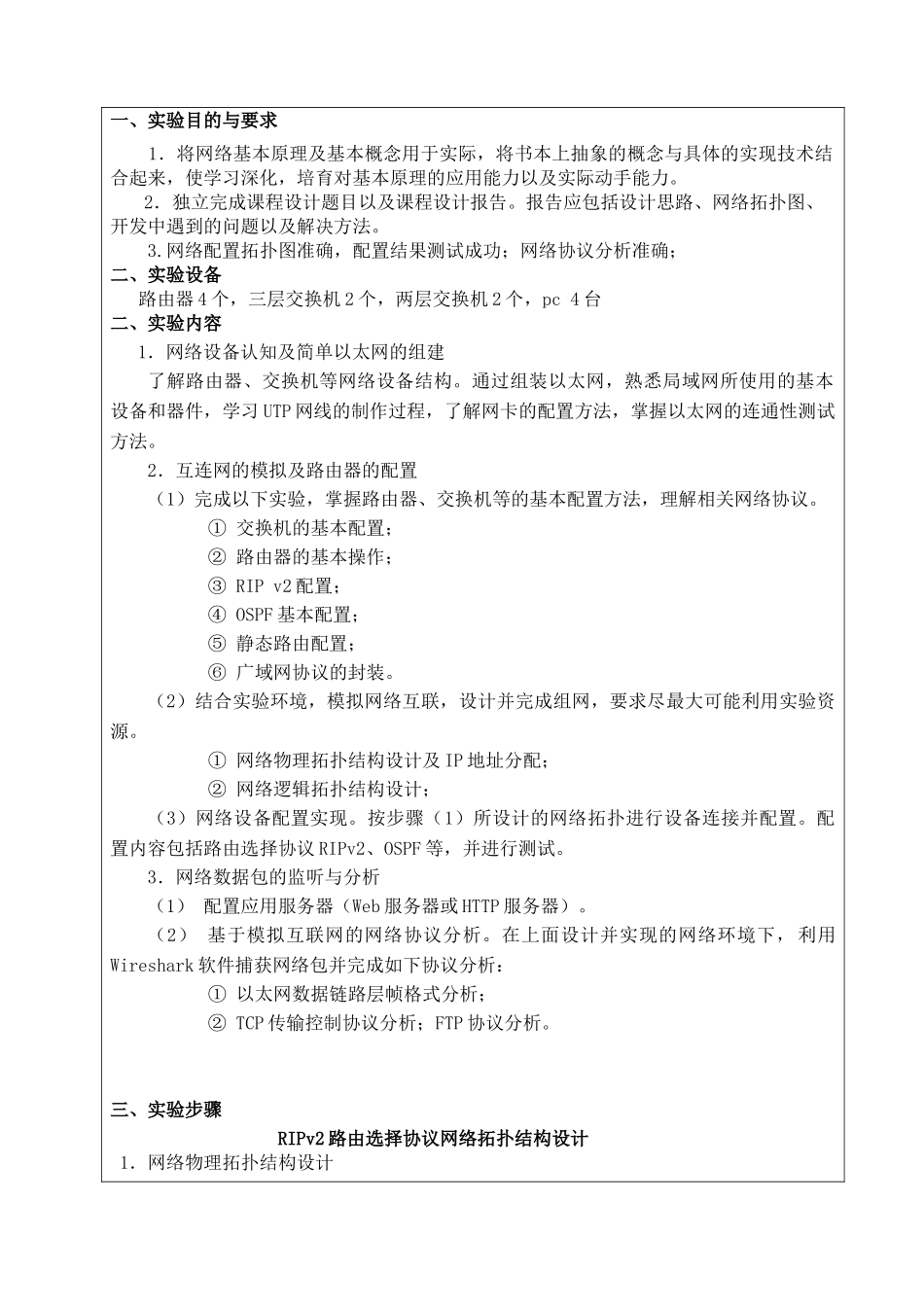

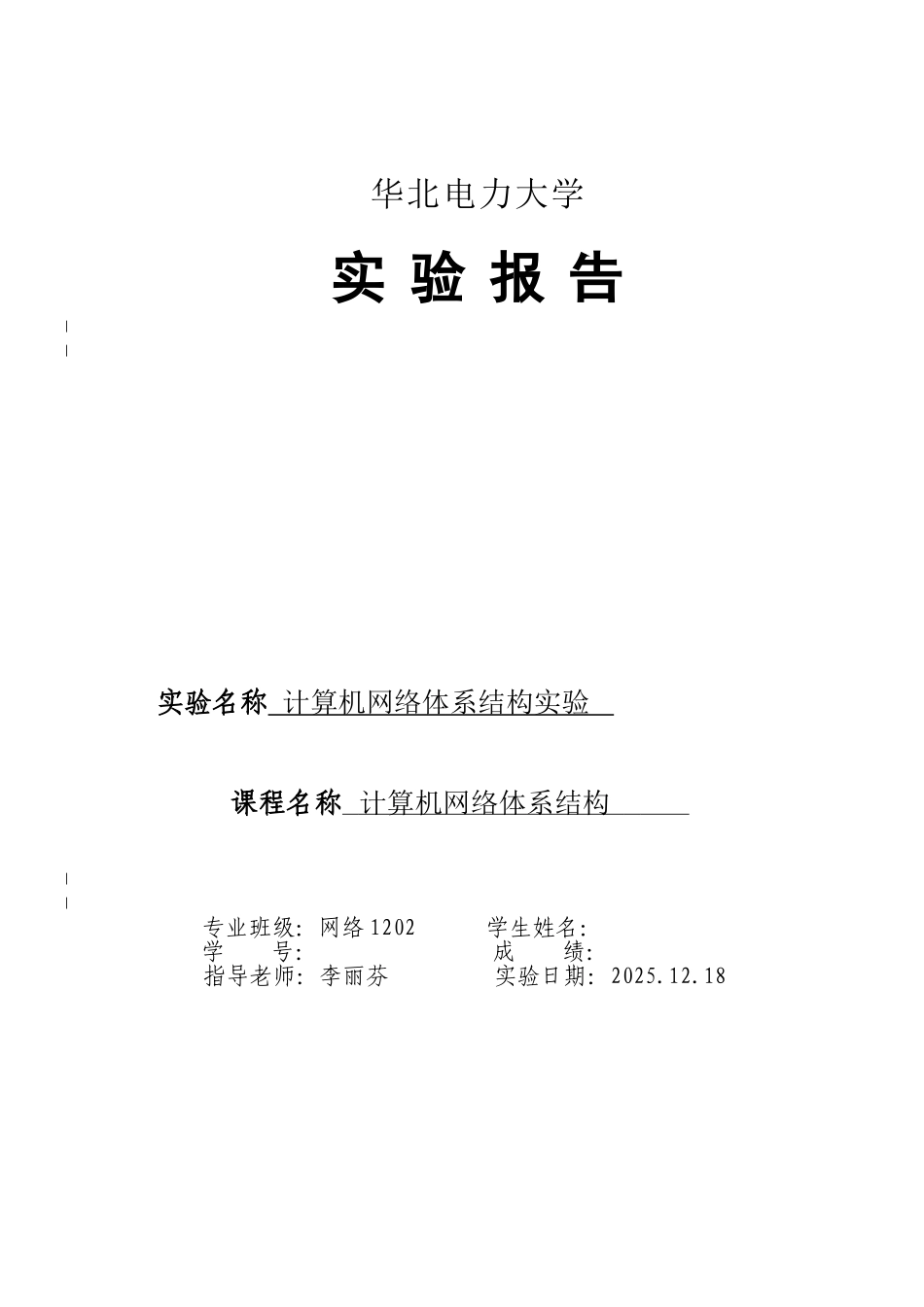

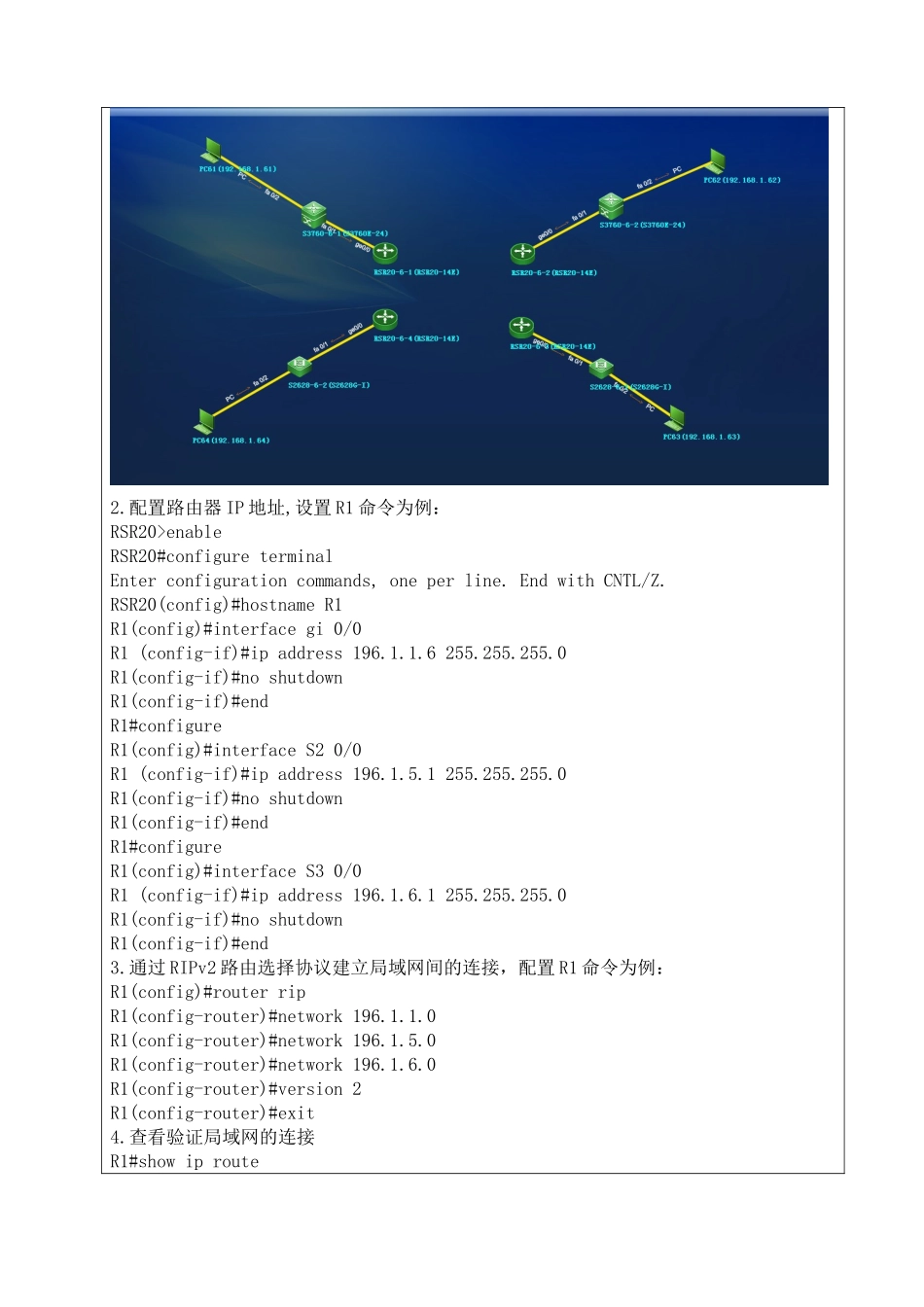

华北电力大学实 验 报 告|| 实验名称 计算机网络体系结构实验 课程名称 计算机网络体系结构 || 专业班级：网络 1202 学生姓名： 学 号： 成 绩：指导老师：李丽芬 实验日期：2025.12.18一、实验目的与要求 1．将网络基本原理及基本概念用于实际，将书本上抽象的概念与具体的实现技术结合起来，使学习深化，培育对基本原理的应用能力以及实际动手能力。2．独立完成课程设计题目以及课程设计报告。报告应包括设计思路、网络拓扑图、开发中遇到的问题以及解决方法。3.网络配置拓扑图准确，配置结果测试成功；网络协议分析准确；二、实验设备 路由器 4 个，三层交换机 2 个，两层交换机 2 个，pc 4 台二、实验内容1．网络设备认知及简单以太网的组建 了解路由器、交换机等网络设备结构。通过组装以太网，熟悉局域网所使用的基本设备和器件，学习 UTP 网线的制作过程，了解网卡的配置方法，掌握以太网的连通性测试方法。2．互连网的模拟及路由器的配置 （1）完成以下实验，掌握路由器、交换机等的基本配置方法，理解相关网络协议。① 交换机的基本配置；② 路由器的基本操作；③ RIP v2 配置；④ OSPF 基本配置；⑤ 静态路由配置；⑥ 广域网协议的封装。（2）结合实验环境，模拟网络互联，设计并完成组网，要求尽最大可能利用实验资源。① 网络物理拓扑结构设计及 IP 地址分配；② 网络逻辑拓扑结构设计；（3）网络设备配置实现。按步骤（1）所设计的网络拓扑进行设备连接并配置。配置内容包括路由选择协议 RIPv2、OSPF 等，并进行测试。3．网络数据包的监听与分析 （1） 配置应用服务器（Web 服务器或 HTTP 服务器）。（2） 基于模拟互联网的网络协议分析。在上面设计并实现的网络环境下， 利用Wireshark 软件捕获网络包并完成如下协议分析：① 以太网数据链路层帧格式分析；② TCP 传输控制协议分析；FTP 协议分析。三、实验步骤RIPv2 路由选择协议网络拓扑结构设计 1．网络物理拓扑结构设计2.配置路由器 IP 地址,设置 R1 命令为例：RSR20>enableRSR20#configure terminalEnter configuration commands, one per line. End with CNTL/Z.RSR20(config)#hostname R1R1(config)#interface gi 0/0R1 (config-if)#ip address 196.1.1.6 255.255.255.0R1(config-if)#no shutdownR1(config-if)#endR1#configureR1(config)#interface S2 0/0R1 (config-if)#ip address ...
