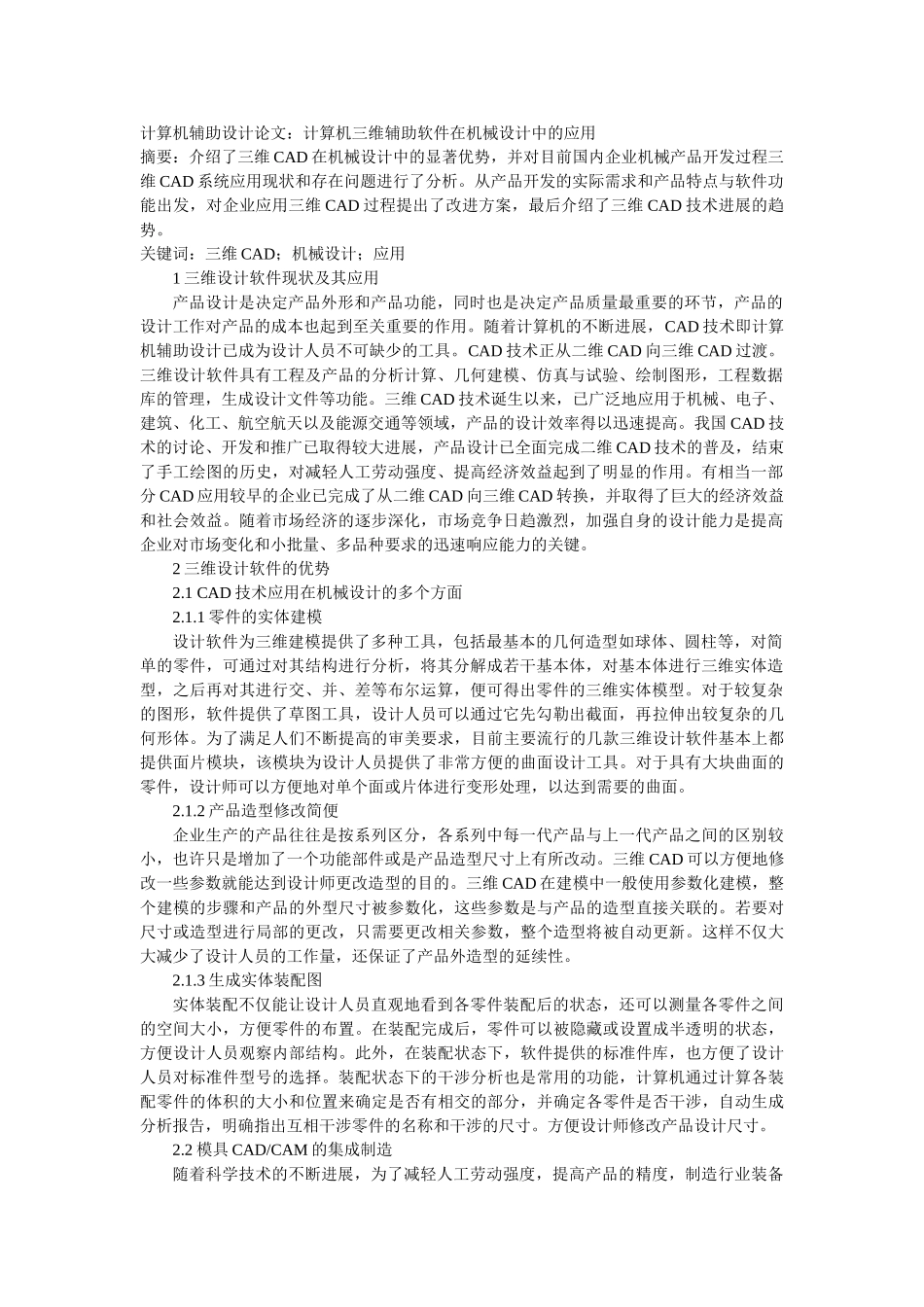

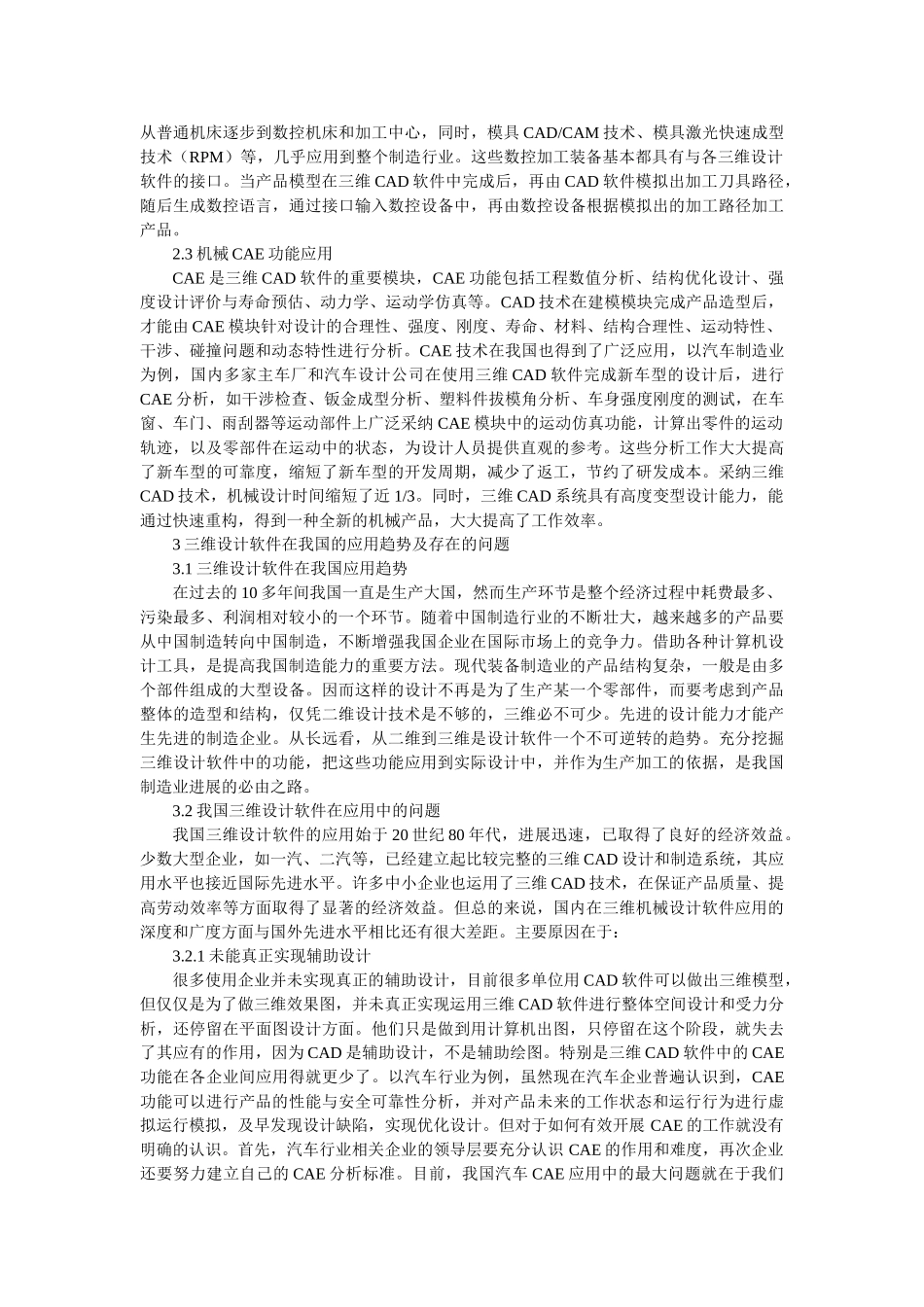

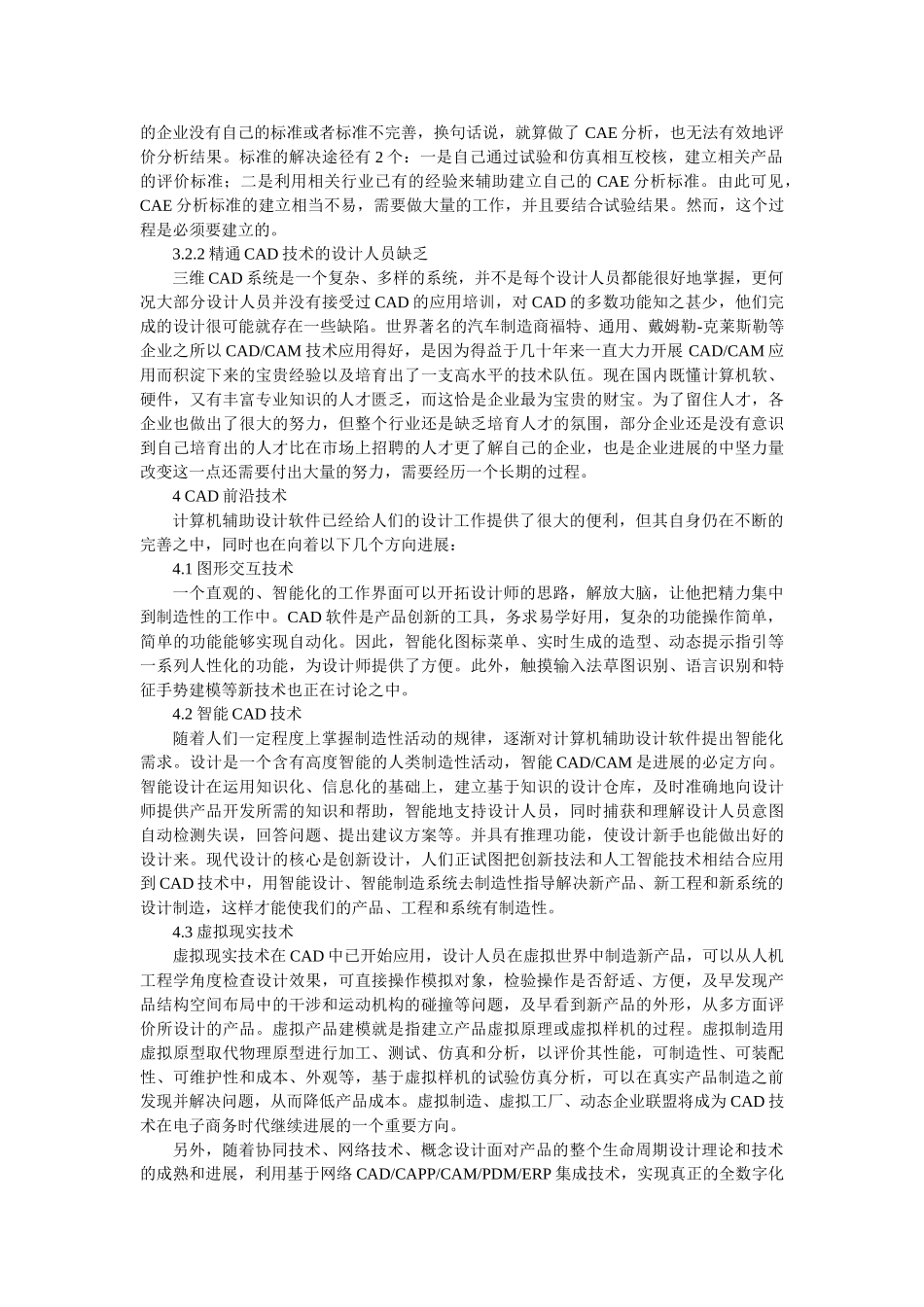

计算机辅助设计论文：计算机三维辅助软件在机械设计中的应用摘要：介绍了三维 CAD 在机械设计中的显著优势，并对目前国内企业机械产品开发过程三维 CAD 系统应用现状和存在问题进行了分析。从产品开发的实际需求和产品特点与软件功能出发，对企业应用三维 CAD 过程提出了改进方案，最后介绍了三维 CAD 技术进展的趋势。关键词：三维 CAD；机械设计；应用1 三维设计软件现状及其应用产品设计是决定产品外形和产品功能，同时也是决定产品质量最重要的环节，产品的设计工作对产品的成本也起到至关重要的作用。随着计算机的不断进展，CAD 技术即计算机辅助设计已成为设计人员不可缺少的工具。CAD 技术正从二维 CAD 向三维 CAD 过渡。三维设计软件具有工程及产品的分析计算、几何建模、仿真与试验、绘制图形，工程数据库的管理，生成设计文件等功能。三维 CAD 技术诞生以来，已广泛地应用于机械、电子、建筑、化工、航空航天以及能源交通等领域，产品的设计效率得以迅速提高。我国 CAD 技术的讨论、开发和推广已取得较大进展，产品设计已全面完成二维 CAD 技术的普及，结束了手工绘图的历史，对减轻人工劳动强度、提高经济效益起到了明显的作用。有相当一部分 CAD 应用较早的企业已完成了从二维 CAD 向三维 CAD 转换，并取得了巨大的经济效益和社会效益。随着市场经济的逐步深化，市场竞争日趋激烈，加强自身的设计能力是提高企业对市场变化和小批量、多品种要求的迅速响应能力的关键。2 三维设计软件的优势2.1 CAD 技术应用在机械设计的多个方面2.1.1 零件的实体建模设计软件为三维建模提供了多种工具，包括最基本的几何造型如球体、圆柱等，对简单的零件，可通过对其结构进行分析，将其分解成若干基本体，对基本体进行三维实体造型，之后再对其进行交、并、差等布尔运算，便可得出零件的三维实体模型。对于较复杂的图形，软件提供了草图工具，设计人员可以通过它先勾勒出截面，再拉伸出较复杂的几何形体。为了满足人们不断提高的审美要求，目前主要流行的几款三维设计软件基本上都提供面片模块，该模块为设计人员提供了非常方便的曲面设计工具。对于具有大块曲面的零件，设计师可以方便地对单个面或片体进行变形处理，以达到需要的曲面。2.1.2 产品造型修改简便企业生产的产品往往是按系列区分，各系列中每一代产品与上一代产品之间的区别较小，也许只是增加了一个功能部件或是产品造型尺寸上有所改动。三维 CAD ...
