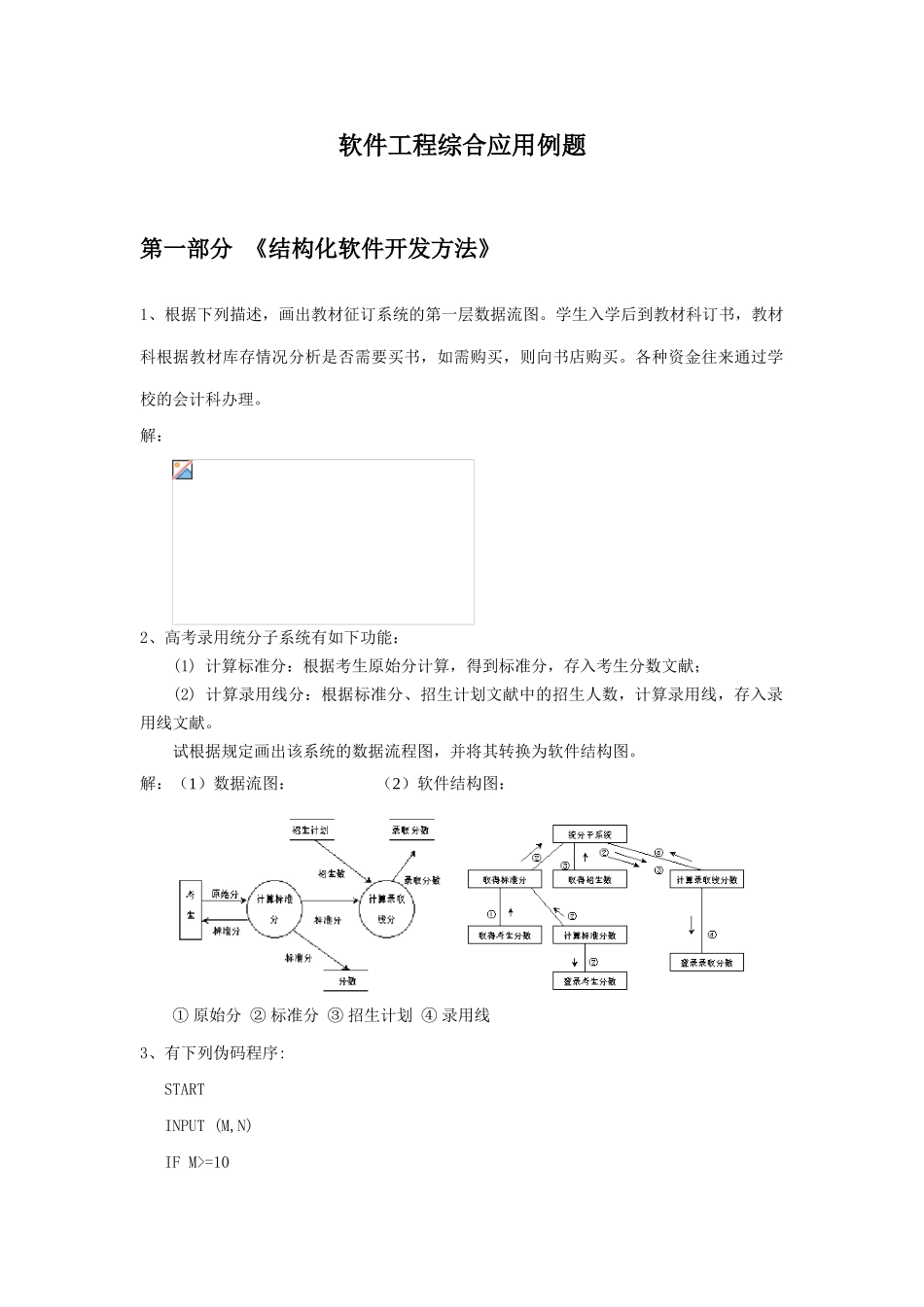

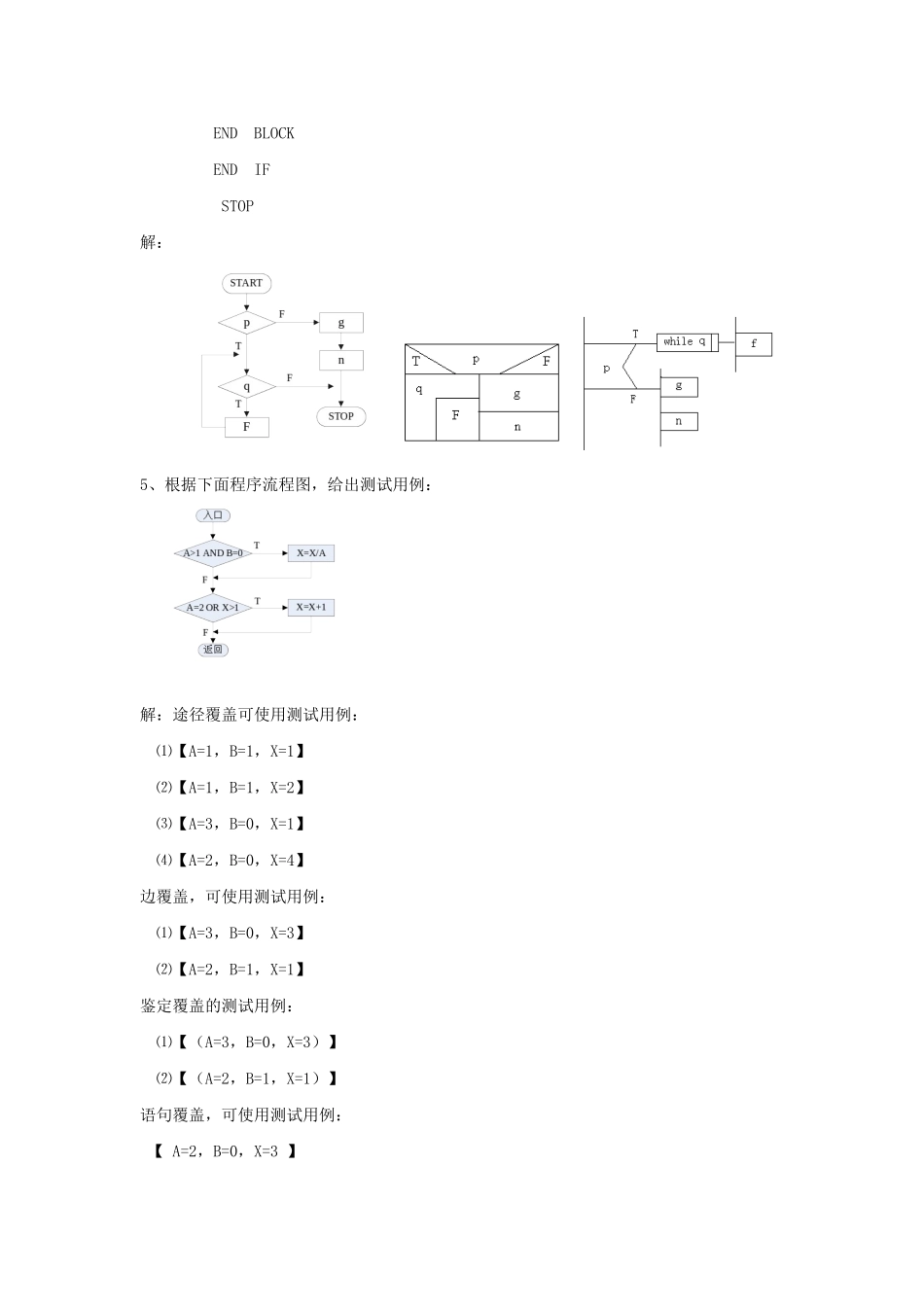

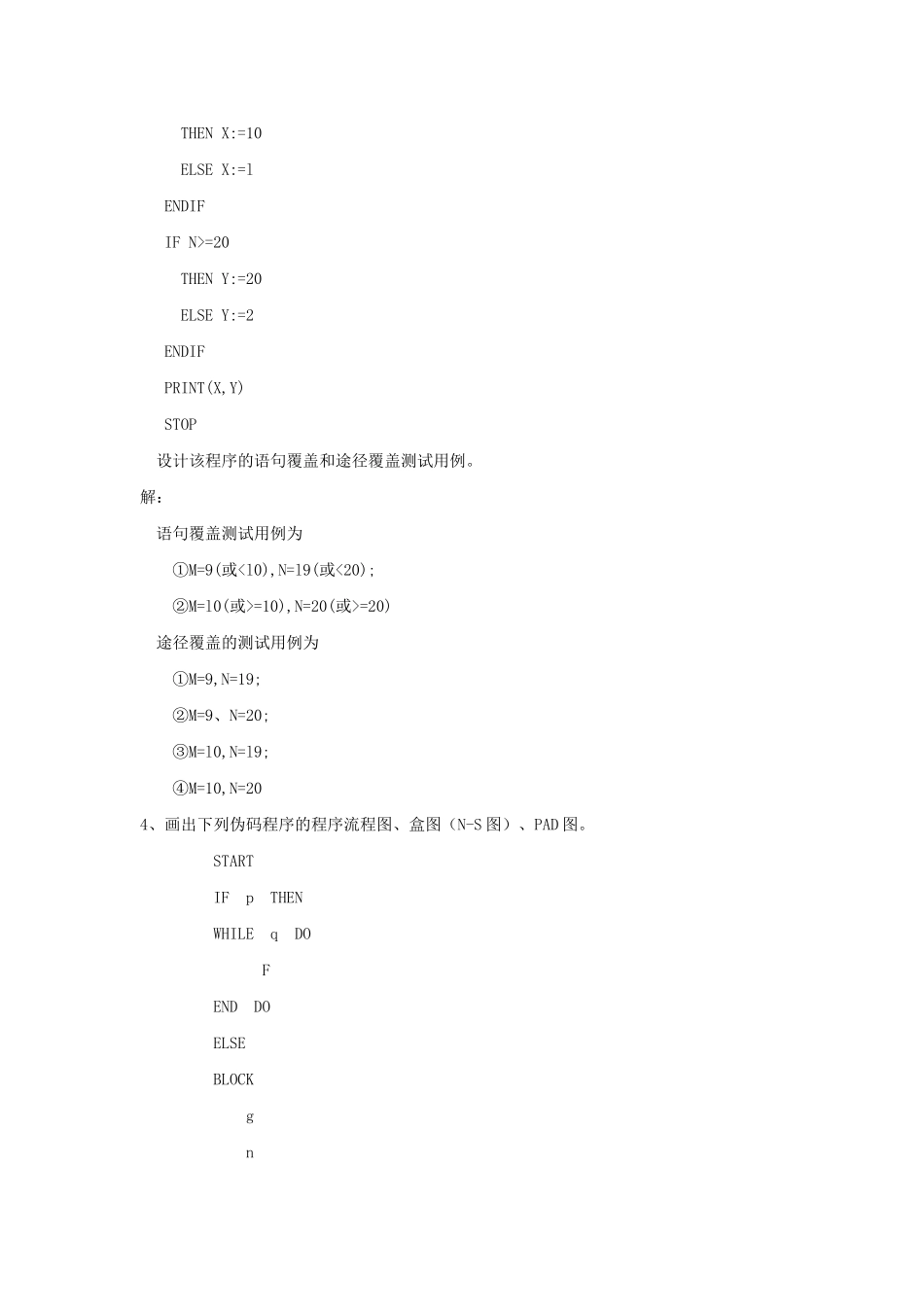

软件工程综合应用例题第一部分 《结构化软件开发方法》1、根据下列描述，画出教材征订系统的第一层数据流图。学生入学后到教材科订书，教材科根据教材库存情况分析是否需要买书，如需购买，则向书店购买。各种资金往来通过学校的会计科办理。解：2、高考录用统分子系统有如下功能：(1) 计算标准分：根据考生原始分计算，得到标准分，存入考生分数文献；(2) 计算录用线分：根据标准分、招生计划文献中的招生人数，计算录用线，存入录用线文献。试根据规定画出该系统的数据流程图，并将其转换为软件结构图。解：（1）数据流图： （2）软件结构图：① 原始分 ② 标准分 ③ 招生计划 ④ 录用线3、有下列伪码程序:STARTINPUT (M,N)IF M>=10 THEN X:=10 ELSE X:=lENDIFIF N>=20 THEN Y:=20 ELSE Y:=2ENDIFPRINT(X,Y)STOP 设计该程序的语句覆盖和途径覆盖测试用例。解：语句覆盖测试用例为①M=9(或=10),N=20(或>=20)途径覆盖的测试用例为①M=9,N=19;②M=9、N=20;③M=l0,N=l9; ④M=10,N=204、画出下列伪码程序的程序流程图、盒图（N-S 图）、PAD 图。 START IF p THEN WHILE q DOF END DO ELSE BLOCKgn END BLOCK END IF STOP解： 5、根据下面程序流程图，给出测试用例：解：途径覆盖可使用测试用例：⑴【A=1，B=1，X=1】⑵【A=1，B=1，X=2】 ⑶【A=3，B=0，X=1】 ⑷【A=2，B=0，X=4】 边覆盖，可使用测试用例：⑴【A=3，B=0，X=3】⑵【A=2，B=1，X=1】鉴定覆盖的测试用例：⑴【（A=3，B=0，X=3）】⑵【（A=2，B=1，X=1）】 语句覆盖，可使用测试用例：【 A=2，B=0，X=3 】6、下面是一段求最大值的程序，其中 datalist 是数据表，n 是 datalist 的长度。 int GetMax(int n, int datalist[ ]) { int k=0; for ( int j=1; j datalist[k] ) k=j; return k; } 画出该程序的程序流程图，并计算其 McCabe 复杂度。 解：程序流程图如下： McCabe 复杂度为 3。7、画出下面 PDL 伪码程序的程序流程图、N-S 图、PAD 图和程序流图，并计算其 McCabe复杂度。WHILE P DO IF A>O THEN A1 ELSE A2 ENDIF; IF B>0 THEN B1; IF C>0 THEN C1 ELSE C2 ENDIF ELSE B2 ENDIF; B3 ENDWHILE;解：8、根据下面伪码程序，设计语句覆盖、途径覆盖、边覆盖、鉴定覆盖、条件覆盖、点覆盖的测试用例。 P...
