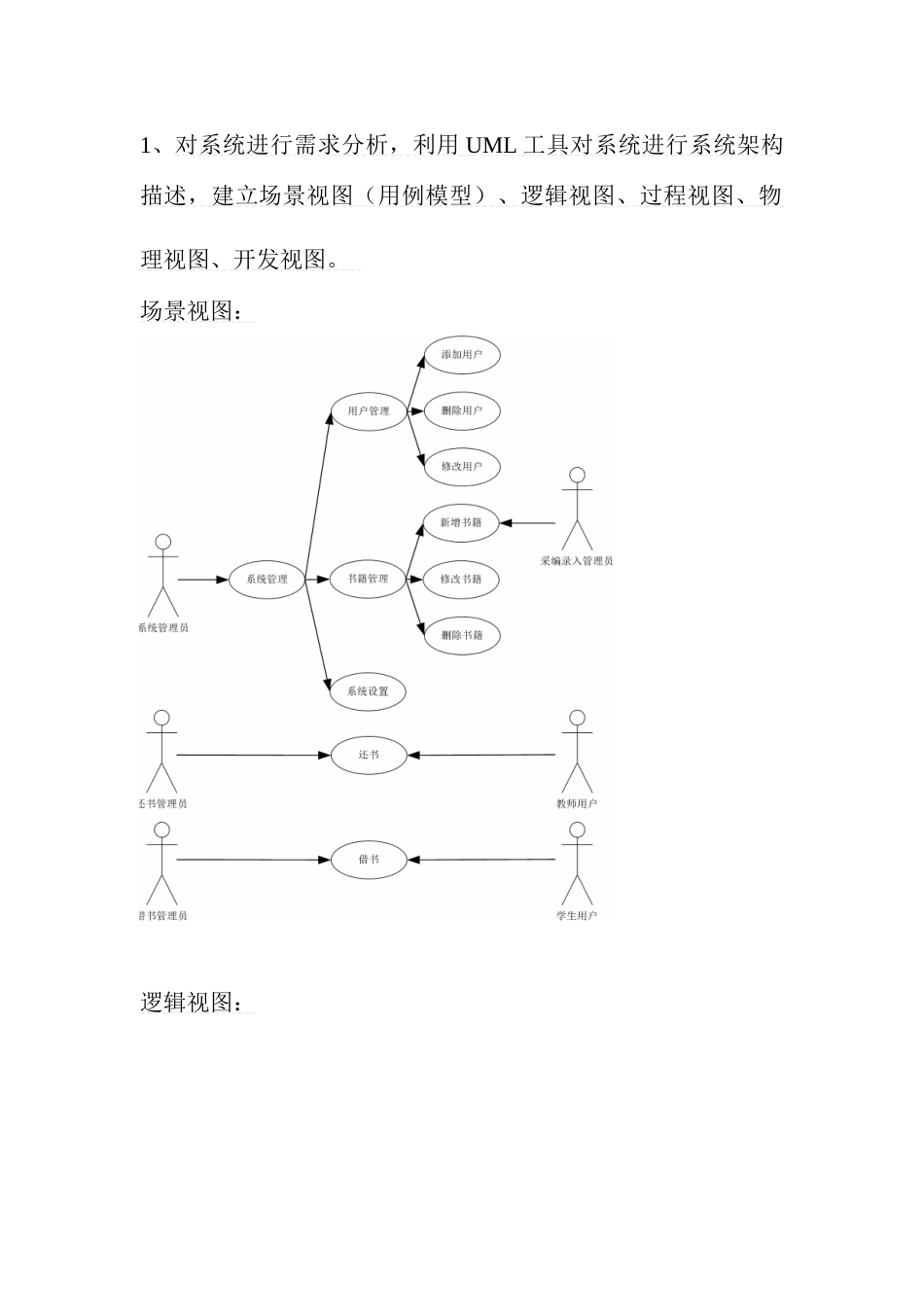

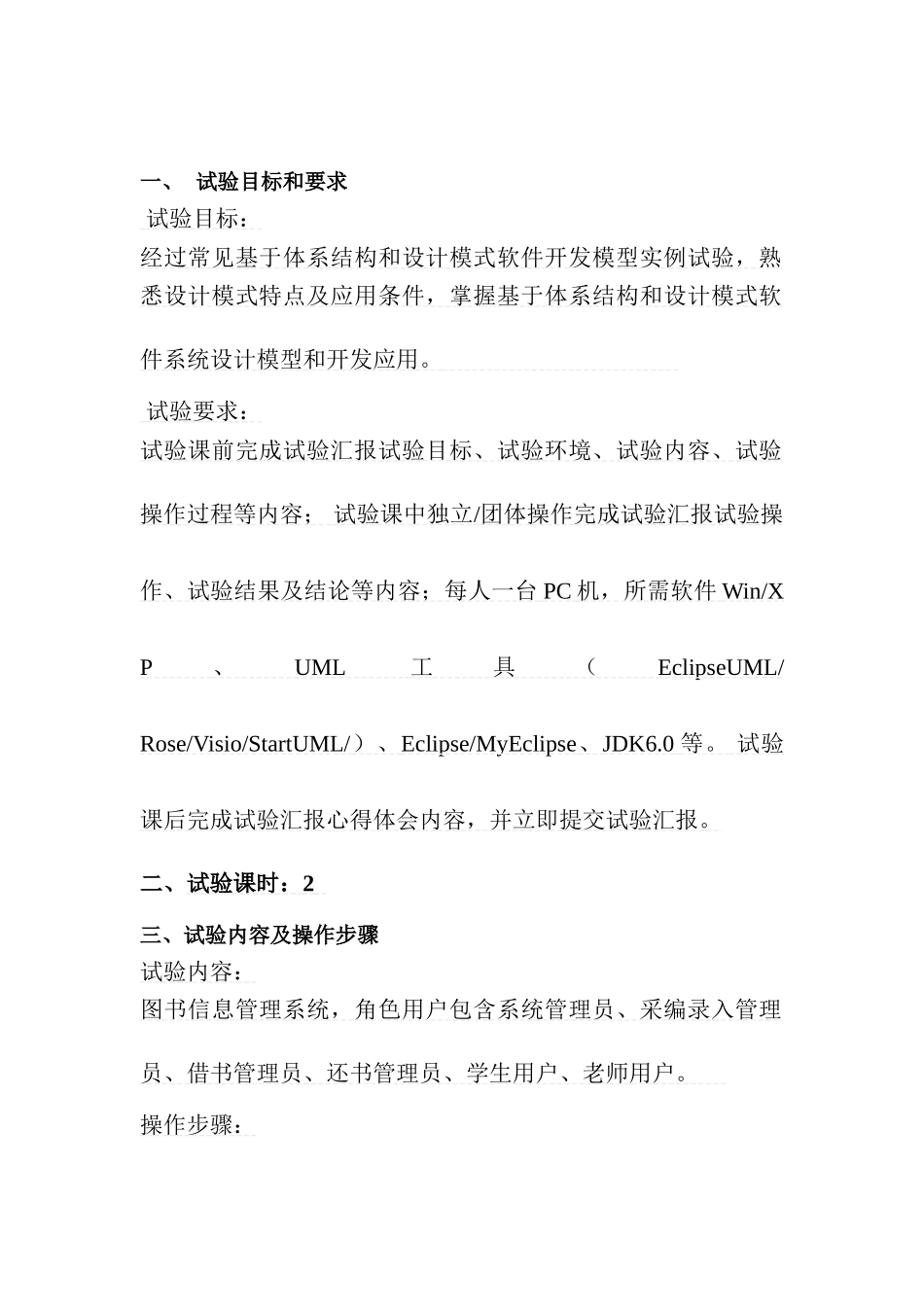

南京邮电大学《软件体系结构》试验汇报试验题目 基于软件体系结构软件设计开发 姓名 xxx 学号 xxx 院系 计算机、软件学院 指导老师 周国强12 月 23 日一、 试验目标和要求 试验目标： 经过常见基于体系结构和设计模式软件开发模型实例试验，熟悉设计模式特点及应用条件，掌握基于体系结构和设计模式软件系统设计模型和开发应用。 试验要求： 试验课前完成试验汇报试验目标、试验环境、试验内容、试验操作过程等内容； 试验课中独立 / 团体操作完成试验汇报试验操 作、试验结果及结论等内容；每人一台 PC 机，所需软件 Win/X P 、 UML 工具（ EclipseUML/ Rose/Visio/StartUML/ ）、 Eclipse/MyEclipse 、 JDK6.0 等。 试验 课后完成试验汇报心得体会内容，并立即提交试验汇报。 二、试验课时： 2 三、试验内容及操作步骤试验内容：图书信息管理系统，角色用户包含系统管理员、采编录入管理员、借书管理员、还书管理员、学生用户、老师用户。 操作步骤：1、对系统进行需求分析，利用 UML 工具对系统进行系统架构 描述，建立场景视图（用例模型）、逻辑视图、过程视图、物理视图、开发视图。 场景视图：逻辑视图：过程视图：物理视图：开发视图：2、选择 B/S 系统体系架构风格，抽象各级功效模块接口，进行 系统设计。 B/S 系统体系架构风格具体结构为：浏览器 /Web 服务器 / 数据库 服务器。各级功效模块接口设计以下：1）浏览器：浏览器作为和学生用户、老师用户交互接口，负责 为二者提供其所需一应服务2）Web 服务器： Web 服务器关键用于为借书管理员、还书管理 员提供服务3)数据库服务器：数据库服务器使用者是系统管理员和采编录 入管理员，二者对数据库信息进行维护3、在模块等级利用设计模式设计和实现各功效模块。 ① 浏览器： Class Browser{Private int BookId;Private String BookName;Public void Open();Public void RequestReturnBook(int bookid,String bookname);}② Web 服务器： Class WebService{Private int BookId;Private String BookName;Public void GetReturnRequest(int &bookid,String &bookname);Public boolean SolveBro(int bookid,String bookname);Public boolean SloveRet(int bookid,String bookname);}③ 数据库服务器： Class DataService{Public int BookId;Public String BookName;Public int Us...
