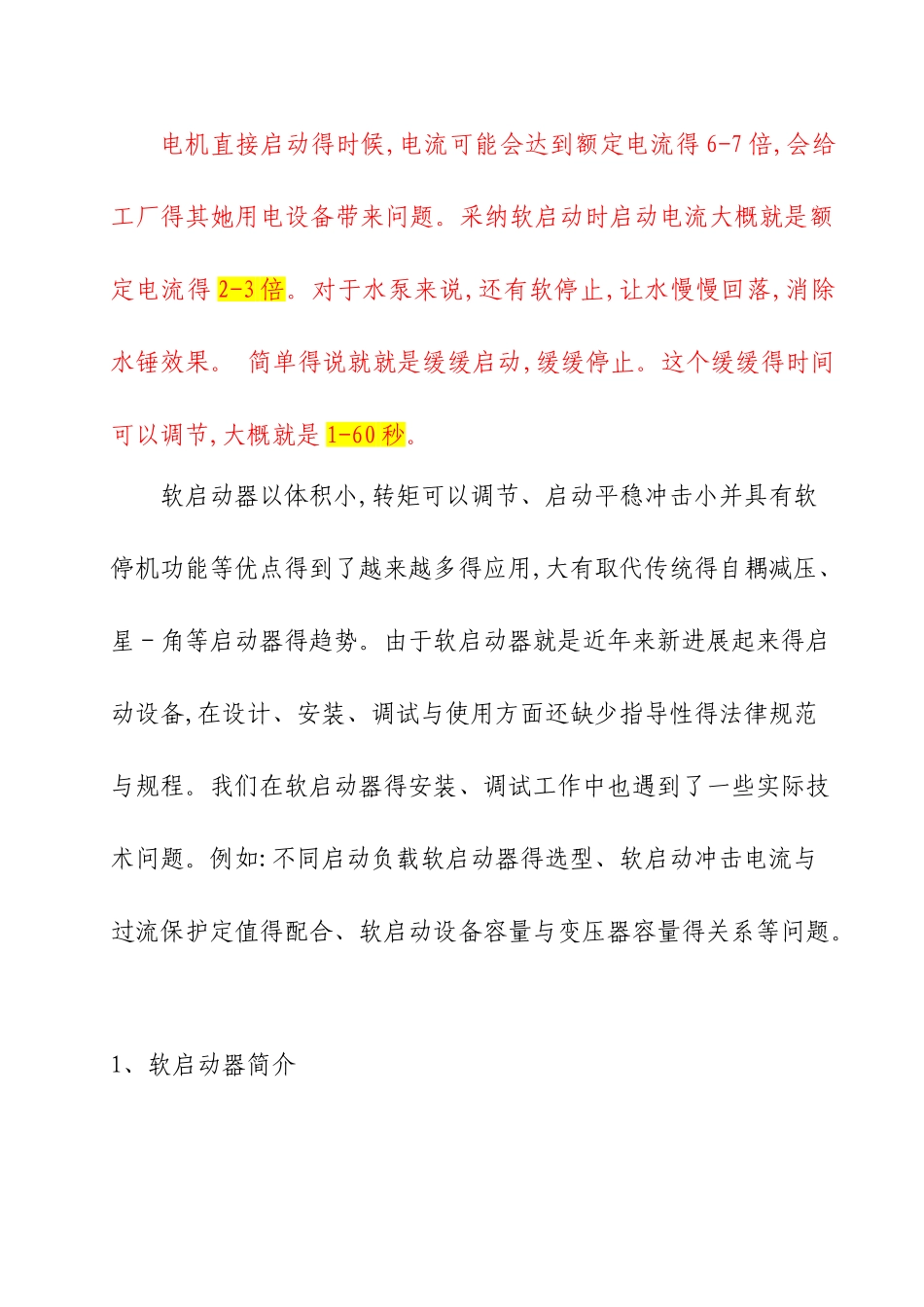

电机直接启动得时候,电流可能会达到额定电流得 6-7 倍,会给工厂得其她用电设备带来问题。采纳软启动时启动电流大概就是额定电流得 2-3 倍。对于水泵来说,还有软停止,让水慢慢回落,消除水锤效果。 简单得说就就是缓缓启动,缓缓停止。这个缓缓得时间可以调节,大概就是 1-60 秒。软启动器以体积小,转矩可以调节、启动平稳冲击小并具有软停机功能等优点得到了越来越多得应用,大有取代传统得自耦减压、星－角等启动器得趋势。由于软启动器就是近年来新进展起来得启动设备,在设计、安装、调试与使用方面还缺少指导性得法律规范与规程。我们在软启动器得安装、调试工作中也遇到了一些实际技术问题。例如:不同启动负载软启动器得选型、软启动冲击电流与过流保护定值得配合、软启动设备容量与变压器容量得关系等问题。 1、软启动器简介 目前,市场上常见得软启动器主要有电子式、磁控式与自动液体电阻式等类型。电子式以晶闸管调压式为多数。变频器在某种意义上也就是一种软启动器,而且就是能够真正地实现软启动得启动器,只就是造价要高些。 晶闸管式软启动器就是串接在电源与电动机之间得三组正反向并联得晶闸管,通过微电脑控制触发导通角实现沟通调压。晶闸管式软启动器得启动方式有斜坡电压型、突跳加斜坡电压型与限流型等可供选择。 磁控式软启动器就是利用磁放大器原理制造得串联在电源与电动机之间得三相饱与电抗器构成得软启动装置。启动时通过数字控制板调节磁放大器控制绕组得激磁电流,改变饱与电抗器得电抗值调节启动电压降,实现电动机软启动。不论晶闸管式软启动器还就是磁控式软启动器在启动时只能调节输出电压,达到控制启动时得电压降、限制启动电流得目得。一般得软启动器不能调节电源频率,也就不能象变频器那样从零频零压开始启动电动机,实现无冲击启动。实际上软启动器在启动设备时还就是要产生一定得冲击电流得;斜坡电压型控制软启动器得启动时得电压、电流变化曲线见图 1 所示。晶闸管式软启动器采纳斜坡电压启动时,开始时要使软启动器输出一个初始电压(初始电压在 80~280V 之间可以调节),使电动机产生足以克服机械设备得静摩擦得初始转矩,拖动设备开始转动,启动电流为 Is。在微电脑得控制下,继续增加输出电压使电动机加速。当软启动器得输出电压接近额定电压时,电动机就已达到额定转速,Is 降为负荷电流 In。启动时间 t1 结束时,软启动器输出额定电压并发出旁路信号,使旁路接触器闭合,软启动器停止输出电压,电动机转入...
