电子技术课程设计题 目： ① 组装收音机 ② 钟控定期电路 姓 名： 柴琦 学 号： 026102 班 级： 通信 081 指引老师： 张俊星 逄凌滨 开设学期： － 年 第 1 学期 大连民族学院机电信息工程学院课设报告一、收音机某些1

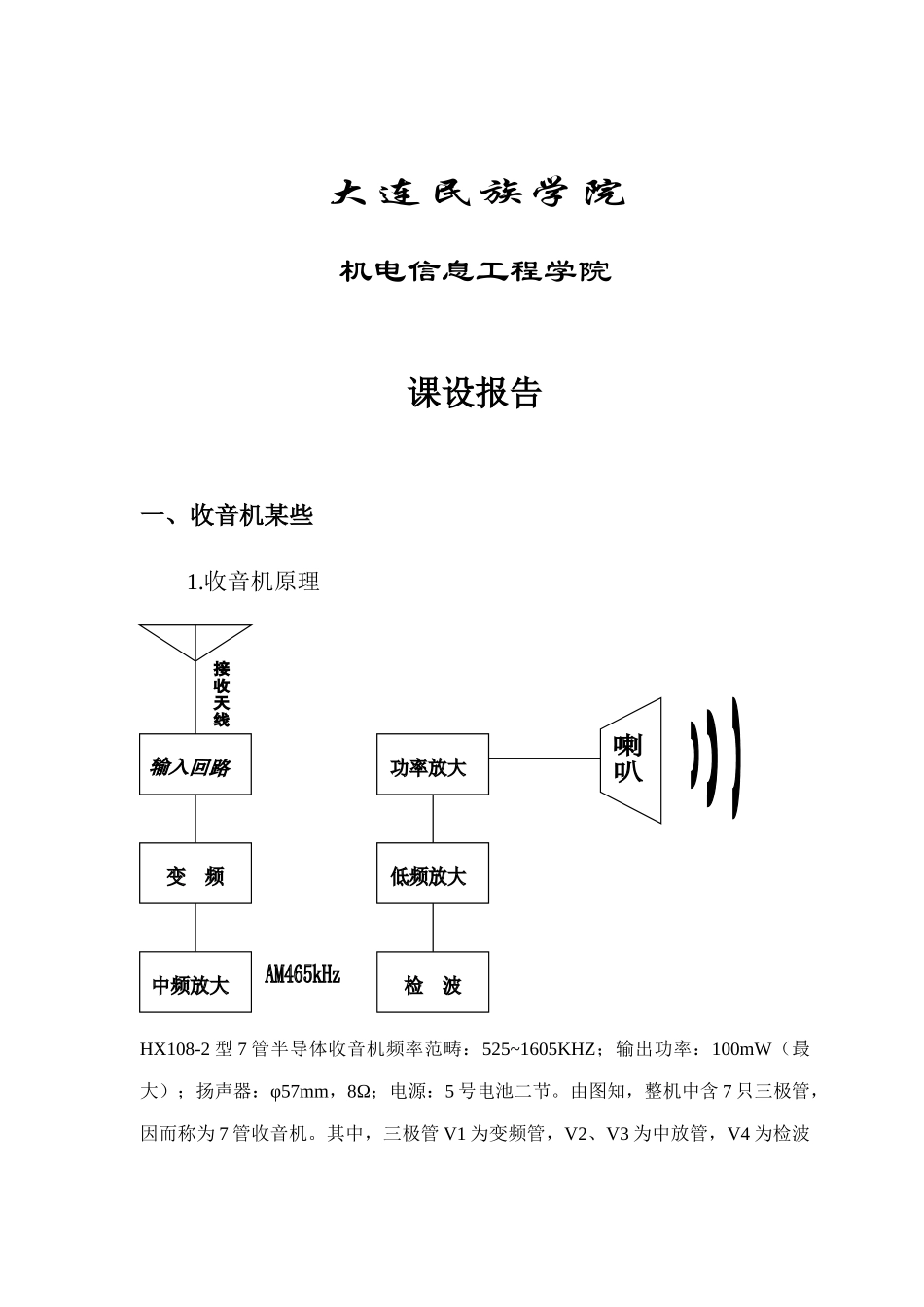

收音机原理HX108-2 型 7 管半导体收音机频率范畴：525~1605KHZ；输出功率：100mW（最大）；扬声器：φ57mm，8Ω；电源：5 号电池二节
由图知，整机中含 7 只三极管，因而称为 7 管收音机

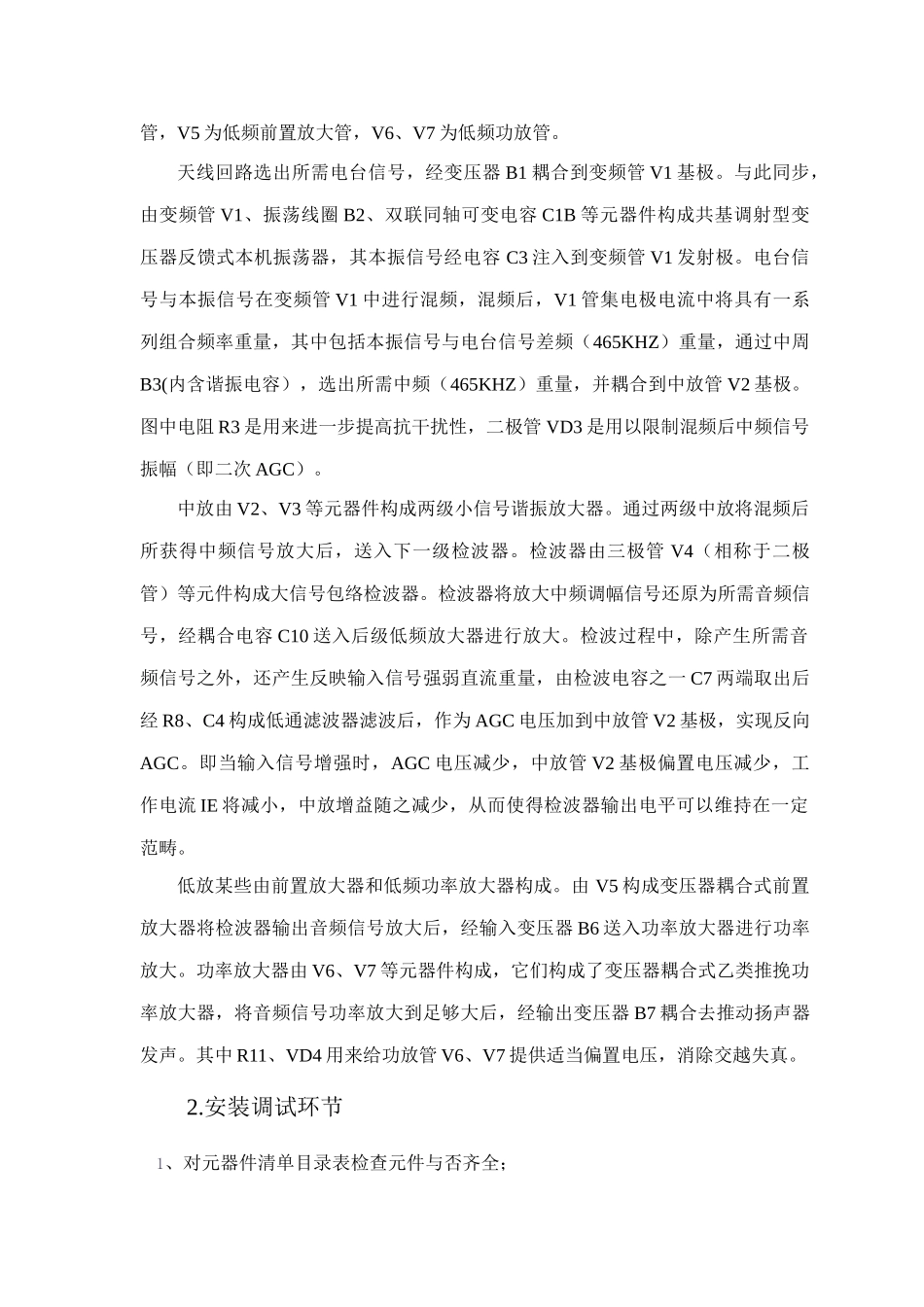

其中，三极管 V1 为变频管，V2、V3 为中放管，V4 为检波管，V5 为低频前置放大管，V6、V7 为低频功放管
天线回路选出所需电台信号，经变压器 B1 耦合到变频管 V1 基极
与此同步，由变频管 V1、振荡线圈 B2、双联同轴可变电容 C1B 等元器件构成共基调射型变压器反馈式本机振荡器，其本振信号经电容 C3 注入到变频管 V1 发射极
电台信号与本振信号在变频管 V1 中进行混频，混频后，V1 管集电极电流中将具有一系列组合频率重量，其中包括本振信号与电台信号差频（465KHZ）重量，通过中周B3(内含谐振电容），选出所需中频（465KHZ）重量，并耦合到中放管 V2 基极
图中电阻 R3 是用来进一步提高抗干扰性，二极管 VD3 是用以限制混频后中频信号振幅（即二次 AGC）
中放由 V2、V3 等元器件构成两级小信号谐振放大器
通过两级中放将混频后所获得中频信号放大后，送入下一级检波器
检波器由三极管 V4（相称于二极管）等元件构成大信号包络检波器
检波器将放大中频调幅信号还原为所需音频信号，经耦合电容 C10 送入后级低频放大器进行放大
检波过程中，除产生所需音频信号之外，还产生反映输入信号强弱直流重量，由检波电容之一 C7 两端取出后经 R8、C4 构成低通滤波器滤波后，作为 AGC 电压加到中放管 V2
