通信管道工程质量监督要点

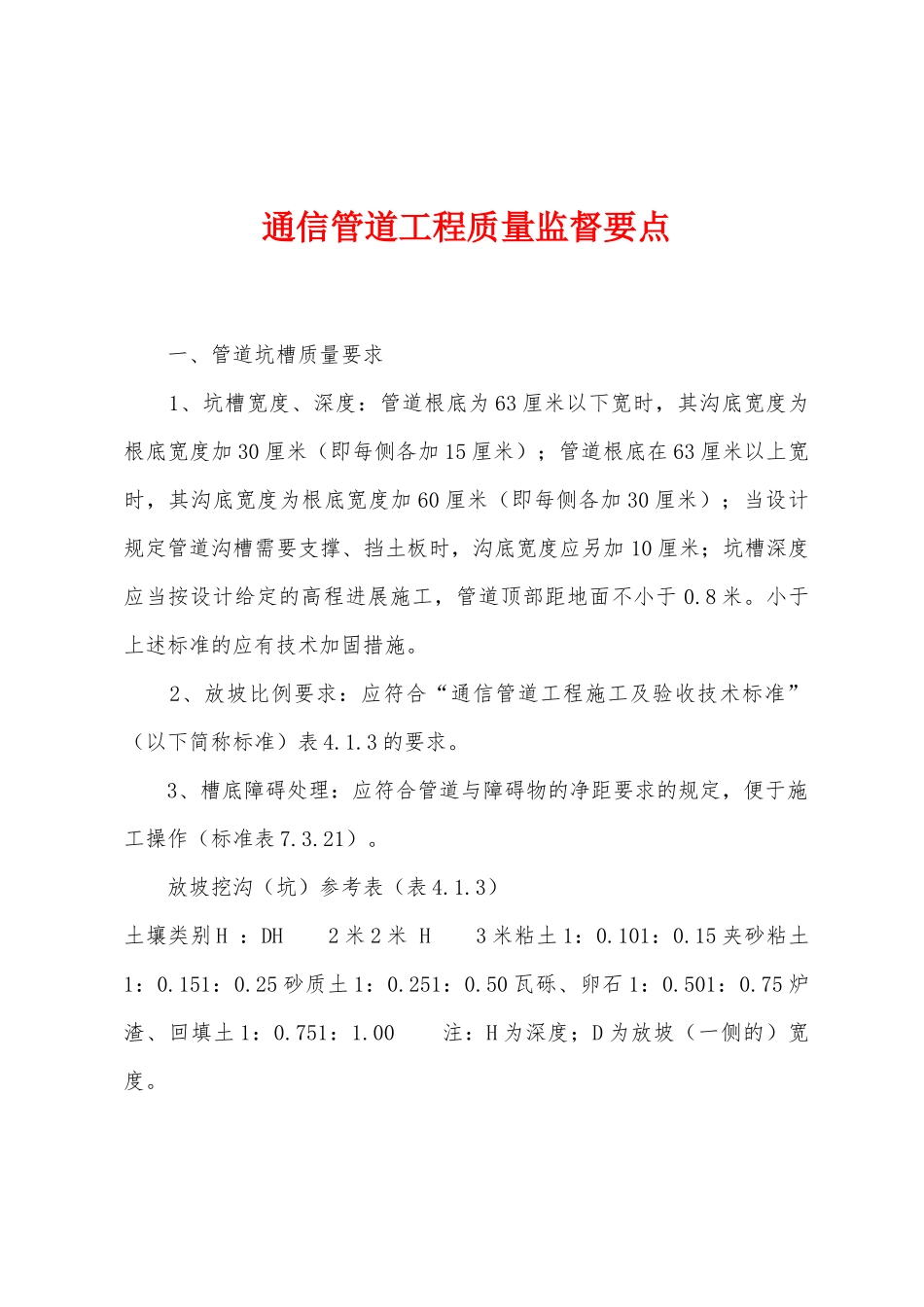

通信管道工程质量监督要点 一、管道坑槽质量要求 1、坑槽宽度、深度：管道根底为 63 厘米以下宽时，其沟底宽度为根底宽度加 30 厘米（即每侧各加 15 厘米）；管道根底在 63 厘米以上宽时，其沟底宽度为根底宽度加 60 厘米（即每侧各加 30 厘米）；当设计规定管道沟槽需要支撑、挡土板时，沟底宽度应另加 10 厘米；坑槽深度应当按设计给定的高程进展施工，管道顶部距地面不小于 0.8 米。小于上述标准的应有技术加固措施。 2、放坡比例要求：应符合“通信管道工程施工及验收技术标准”（以下简称标准）表 4.1.3 的要求。 3、槽底障碍处理：应符合管道与障碍物的净距要求的规定，便于施工操作（标准表 7.3.21）。 放坡挖沟（坑）参考表（表 4.1.3） 土壤类别 H ：DH 2 米 2 米 H 3 米粘土 1：0.101：0.15 夹砂粘土1：0.151：0.25 砂质土 1：0.251：0.50 瓦砾、卵石 1：0.501：0.75 炉渣、回填土 1：0.751：1.00 注：H 为深度；D 为放坡（一侧的）宽度。 通信管道与其他管线最小净距表（表 7.3.21） 其他管线类别最小平行净距（米）最小交越净距（米）给 水 管直径≤300 毫米 0.50.15 直径 300∽500 毫米 1.0 直径 500 毫米 1.5 排水管1.00.15 热力管 1.00.25 煤气管压力 294.20Kpa（3kgf/cm²）1.00.30 压力 =294.20∽784.55Kpa （ 3∽8kgf/cm² ） 2.0 电 力 电 缆 35KV 以 下0.50.535KV 以上 2.0 4、换土夯实状况：应到达设计要求。 5、护板支撑安全：依据土质状况和放坡比例，达不到要求的必需增加护土板支撑措施，做到坚固、安全。 二、管道根底质量要求 1、根底宽度、厚度：依据铺设管底的宽度，两侧各加 8 厘米，根底厚度不小于 8 厘米。 2、根底位置偏移：根底位置要求距管道中心线左、右不得偏移 3 厘米。 3、养护时间、强度：管道根底在常温状况下，养护时间为 24 小时，冬季施工应加保温措施。 4、灰、砂、石的配比：150#混凝土配比，325#水泥为 1：2：4，425#水泥为 1：3：5。 三、水泥管道铺设质量要求 1、铺管工艺平直：要求铺设水泥管块的顺向连接间隙不得大于 5 毫米，上下两层管块间及管块与根底间隙应为 15 毫米，允许偏差不大于 5毫米。管群的两层管及两行管的接续缝应错开。水泥管块接缝无论行间、层间均宜错开 1/2 管长。 2、纱布规格摆放位置：两管块接缝处应用纱布 80 毫米宽。允许±10 毫米的误差，长为管块...
