通风管道及部件制作工程

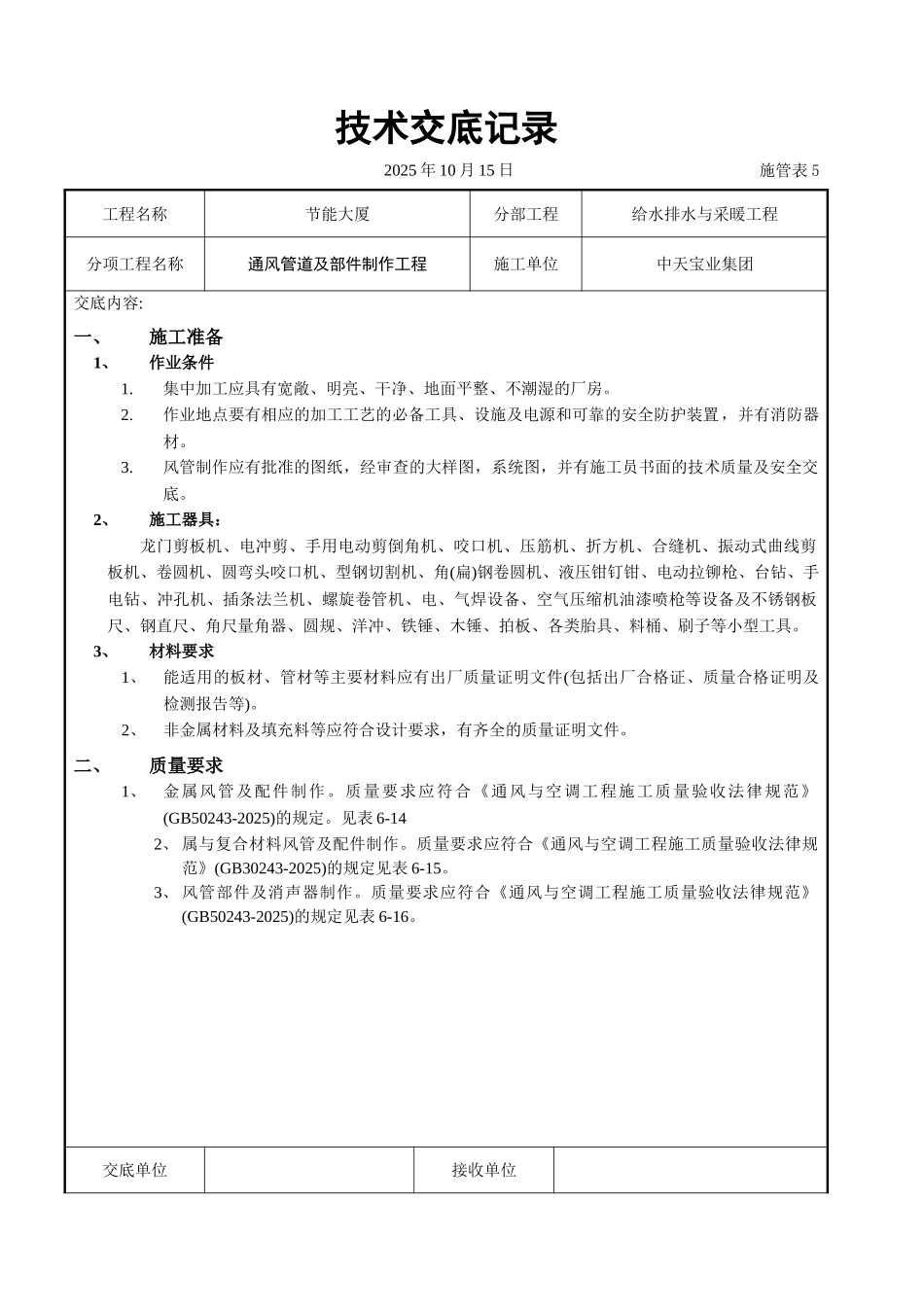

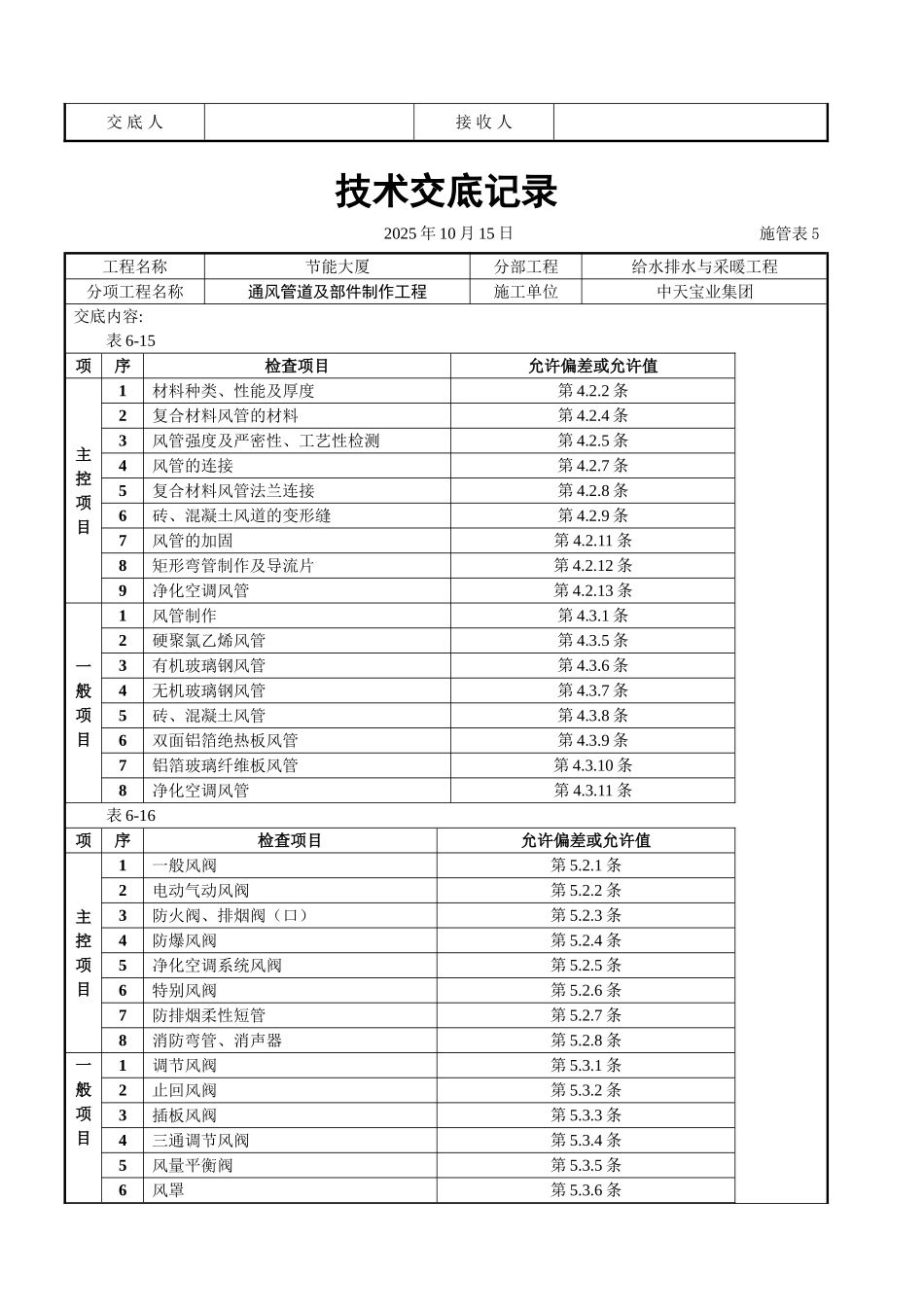

技术交底记录2025 年 10 月 15 日施管表 5工程名称节能大厦分部工程给水排水与采暖工程分项工程名称通风管道及部件制作工程施工单位中天宝业集团交底内容:一、施工准备1、作业条件1.集中加工应具有宽敞、明亮、干净、地面平整、不潮湿的厂房。2.作业地点要有相应的加工工艺的必备工具、设施及电源和可靠的安全防护装置，并有消防器材。3.风管制作应有批准的图纸，经审查的大样图，系统图，并有施工员书面的技术质量及安全交底。2、施工器具：龙门剪板机、电冲剪、手用电动剪倒角机、咬口机、压筋机、折方机、合缝机、振动式曲线剪板机、卷圆机、圆弯头咬口机、型钢切割机、角(扁)钢卷圆机、液压钳钉钳、电动拉铆枪、台钻、手电钻、冲孔机、插条法兰机、螺旋卷管机、电、气焊设备、空气压缩机油漆喷枪等设备及不锈钢板尺、钢直尺、角尺量角器、圆规、洋冲、铁锤、木锤、拍板、各类胎具、料桶、刷子等小型工具。3、材料要求1、能适用的板材、管材等主要材料应有出厂质量证明文件(包括出厂合格证、质量合格证明及检测报告等)。2、非金属材料及填充料等应符合设计要求，有齐全的质量证明文件。二、质量要求1、金属风管及配件制作。质量要求应符合《通风与空调工程施工质量验收法律规范》(GB50243-2025)的规定。见表 6-142、 属与复合材料风管及配件制作。质量要求应符合《通风与空调工程施工质量验收法律规范》(GB30243-2025)的规定见表 6-15。3、 风管部件及消声器制作。质量要求应符合《通风与空调工程施工质量验收法律规范》(GB50243-2025)的规定见表 6-16。交底单位接收单位交 底 人接 收 人技术交底记录2025 年 10 月 15 日施管表 5工程名称节能大厦分部工程给水排水与采暖工程分项工程名称通风管道及部件制作工程施工单位中天宝业集团交底内容:表 6-14项序检查项目允许偏差或允许值主控项目1材料种类、性能及厚度第 4.2.1 条2防火风管材料及密封垫料第 4.2.3 条3风管强度及严密性、工艺性检测第 4.2.5 条4风管的连接第 4.2.6 条5风管的加固第 4.2.10 条6矩形弯管制作及导流片第 4.2.12 条7净化空调风管第 4.2.13 条一般项目1圆形弯管制作第 4.3.1-1 条2风管外观质量和外形尺寸第 4.3.1-2.3 条3焊接风管第 4.3.1-4 条4法兰风管制作第 4.3.2 条5铝板或不锈钢板风管第 4.3.2-4 条 续表项序检查项目允许偏差或允许值一般项目6无法兰圆形风管制作第 4.3.3 条7无法兰矩形风管制作第 4.3.3 条8风管...
