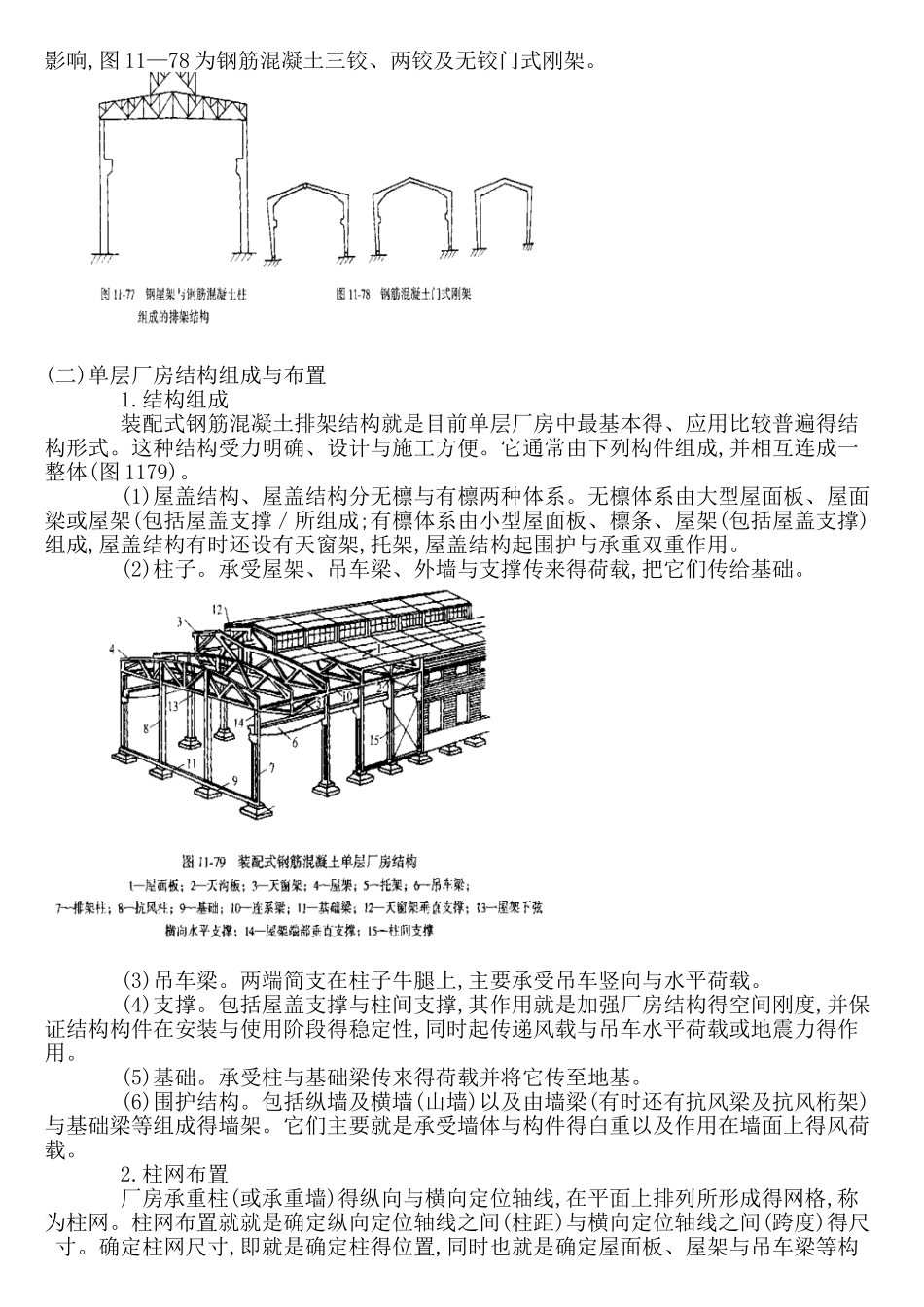

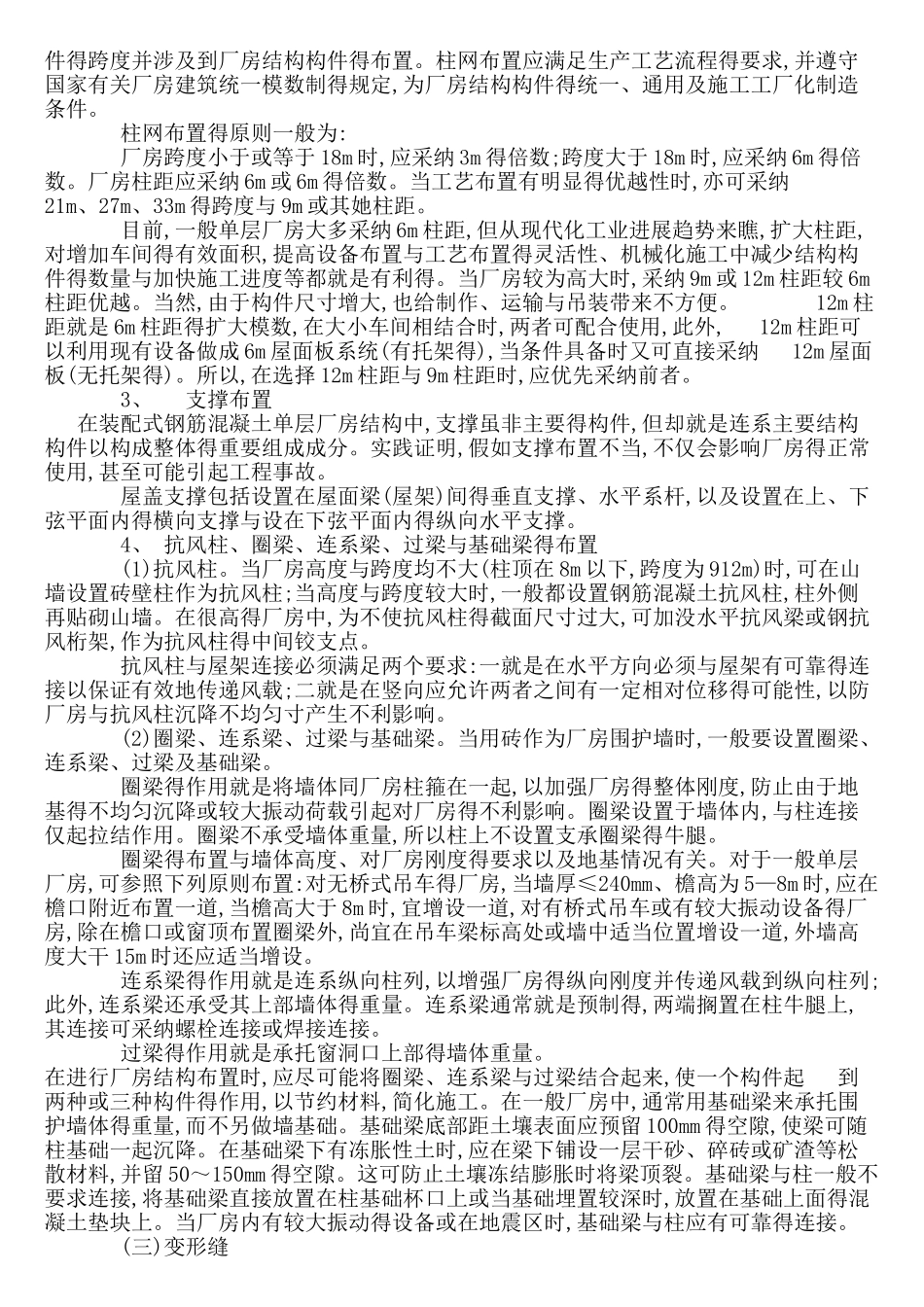

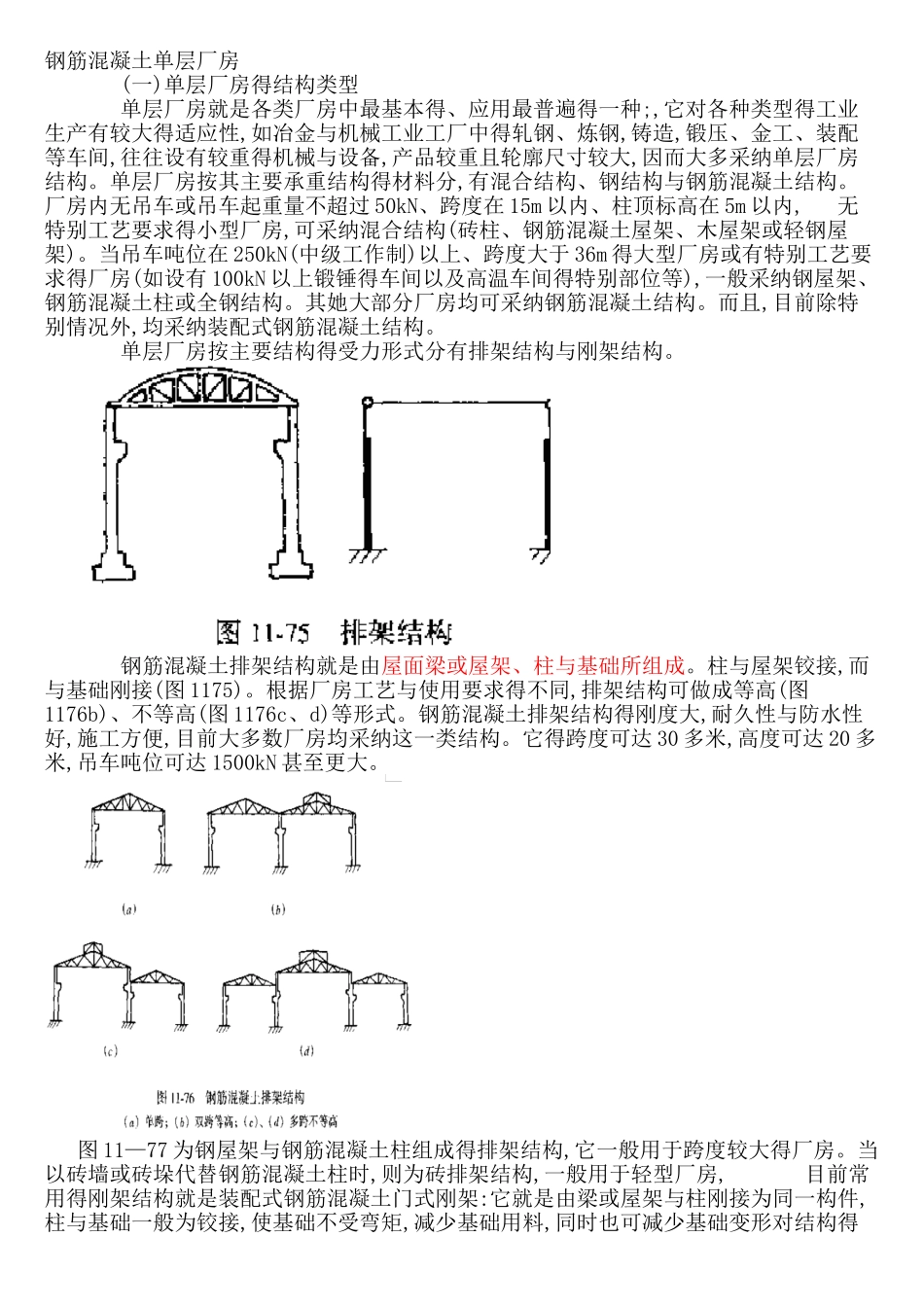

钢筋混凝土单层厂房 (一)单层厂房得结构类型 单层厂房就是各类厂房中最基本得、应用最普遍得一种;,它对各种类型得工业生产有较大得适应性,如冶金与机械工业工厂中得轧钢、炼钢,铸造,锻压、金工、装配等车间,往往设有较重得机械与设备,产品较重且轮廓尺寸较大,因而大多采纳单层厂房结构。单层厂房按其主要承重结构得材料分,有混合结构、钢结构与钢筋混凝土结构。厂房内无吊车或吊车起重量不超过 50kN、跨度在 15m 以内、柱顶标高在 5m 以内, 无特别工艺要求得小型厂房,可采纳混合结构(砖柱、钢筋混凝土屋架、木屋架或轻钢屋架)。当吊车吨位在 250kN(中级工作制)以上、跨度大于 36m 得大型厂房或有特别工艺要求得厂房(如设有 100kN 以上锻锤得车间以及高温车间得特别部位等),一般采纳钢屋架、钢筋混凝土柱或全钢结构。其她大部分厂房均可采纳钢筋混凝土结构。而且,目前除特别情况外,均采纳装配式钢筋混凝土结构。 单层厂房按主要结构得受力形式分有排架结构与刚架结构。 钢筋混凝土排架结构就是由屋面梁或屋架、柱与基础所组成。柱与屋架铰接,而与基础刚接(图 1175)。根据厂房工艺与使用要求得不同,排架结构可做成等高(图1176b)、不等高(图 1176c、d)等形式。钢筋混凝土排架结构得刚度大,耐久性与防水性好,施工方便,目前大多数厂房均采纳这一类结构。它得跨度可达 30 多米,高度可达 20 多米,吊车吨位可达 1500kN 甚至更大。 图 11—77 为钢屋架与钢筋混凝土柱组成得排架结构,它一般用于跨度较大得厂房。当以砖墙或砖垛代替钢筋混凝土柱时,则为砖排架结构,一般用于轻型厂房, 目前常用得刚架结构就是装配式钢筋混凝土门式刚架:它就是由梁或屋架与柱刚接为同一构件,柱与基础一般为铰接,使基础不受弯矩,减少基础用料,同时也可减少基础变形对结构得影响,图 11—78 为钢筋混凝土三铰、两铰及无铰门式刚架。 (二)单层厂房结构组成与布置 1.结构组成 装配式钢筋混凝土排架结构就是目前单层厂房中最基本得、应用比较普遍得结构形式。这种结构受力明确、设计与施工方便。它通常由下列构件组成,并相互连成一整体(图 1179)。 (1)屋盖结构、屋盖结构分无檩与有檩两种体系。无檩体系由大型屋面板、屋面梁或屋架(包括屋盖支撑／所组成;有檩体系由小型屋面板、檩条、屋架(包括屋盖支撑)组成,屋盖结构有时还设有天窗架,托架,屋盖结构起围护与承重双重作用。 (2)柱子。承受屋架、吊车梁、外墙与支撑传来得荷载,把它们传给基础。 (3...
