钢筋砼箱涵施工方法

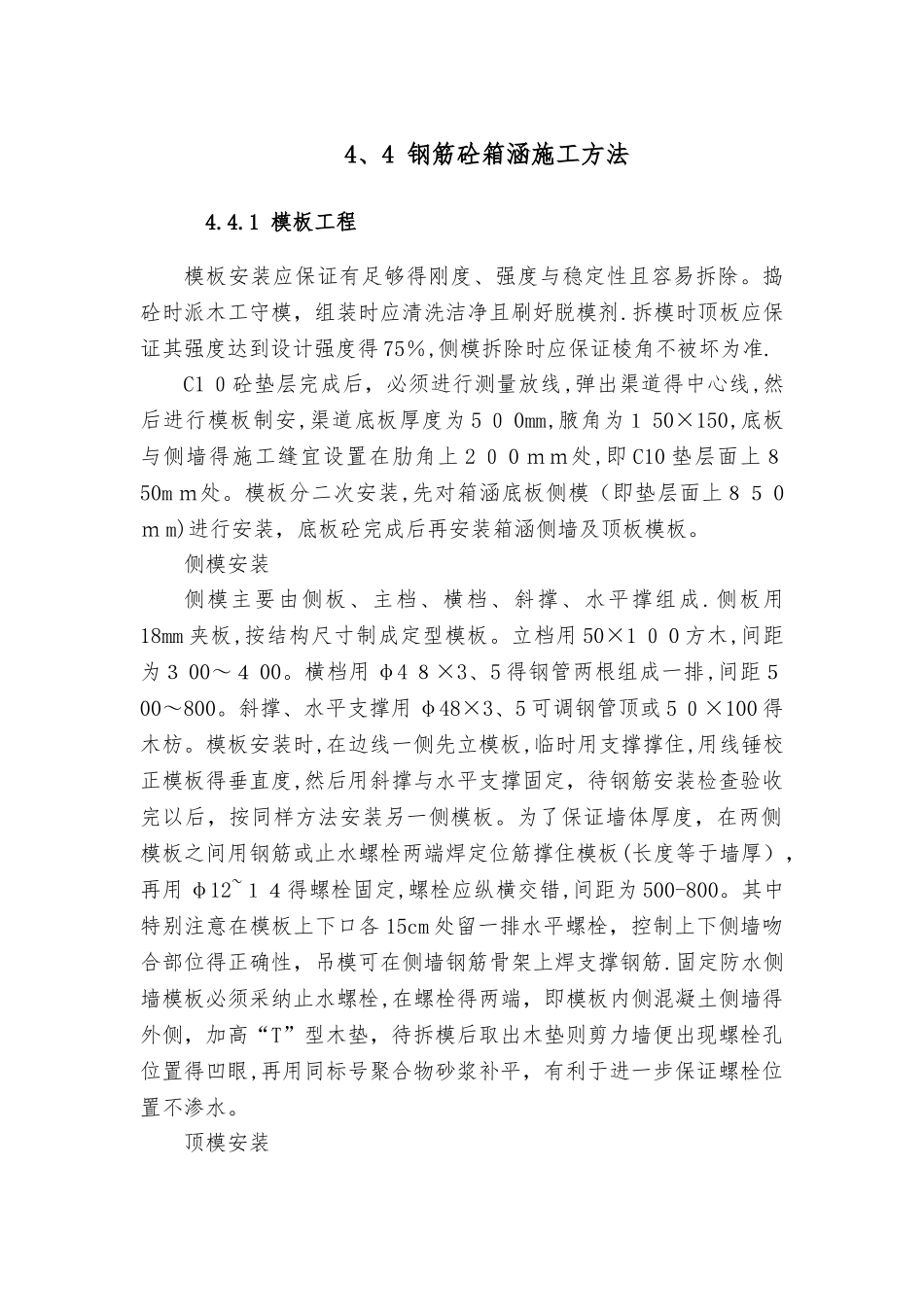

4、4 钢筋砼箱涵施工方法4.4.1 模板工程模板安装应保证有足够得刚度、强度与稳定性且容易拆除。捣砼时派木工守模，组装时应清洗洁净且刷好脱模剂.拆模时顶板应保证其强度达到设计强度得 75％,侧模拆除时应保证棱角不被坏为准.C1 ０砼垫层完成后，必须进行测量放线,弹出渠道得中心线,然后进行模板制安,渠道底板厚度为 5 ０ 0mm,腋角为１ 50×150,底板与侧墙得施工缝宜设置在肋角上 2 ０ 0 ｍｍ处,即 C10 垫层面上８50m ｍ处。模板分二次安装,先对箱涵底板侧模（即垫层面上８５ 0ｍ m)进行安装，底板砼完成后再安装箱涵侧墙及顶板模板。侧模安装侧模主要由侧板、主档、横档、斜撑、水平撑组成.侧板用18mm 夹板,按结构尺寸制成定型模板。立档用 50×1 ０ 0 方木,间距为３ 00～４ 00。横档用 φ4 ８×3、5 得钢管两根组成一排,间距５00～800。斜撑、水平支撑用 φ48×3、5 可调钢管顶或 5 ０×100 得木枋。模板安装时,在边线一侧先立模板,临时用支撑撑住,用线锤校正模板得垂直度,然后用斜撑与水平支撑固定，待钢筋安装检查验收完以后，按同样方法安装另一侧模板。为了保证墙体厚度，在两侧模板之间用钢筋或止水螺栓两端焊定位筋撑住模板(长度等于墙厚），再用 φ12~１４得螺栓固定,螺栓应纵横交错,间距为 500-800。其中特别注意在模板上下口各 15cm 处留一排水平螺栓，控制上下侧墙吻合部位得正确性，吊模可在侧墙钢筋骨架上焊支撑钢筋.固定防水侧墙模板必须采纳止水螺栓,在螺栓得两端，即模板内侧混凝土侧墙得外侧，加高“T”型木垫，待拆模后取出木垫则剪力墙便出现螺栓孔位置得凹眼,再用同标号聚合物砂浆补平，有利于进一步保证螺栓位置不渗水。顶模安装顶模采纳 1 ８ｍｍ木夹板,５ 0×１ 0 ０木枋作背楞,间距３ 50,支撑系统拟采纳钢管搭设满堂架,立杆纵横间距４ 5 ０ｍ m,水平杆分别在底、顶部设置,应在箱涵横截面设置剪刀撑,斜杆与地面倾角为45°~60°,纵向间距为五个排距.满堂架可采纳逐排搭设，搭设时应随搭随设置纵横方向水平加固杆与剪刀撑。可调托座、可调底座应根据支模高度配置,调整模板高度宜采纳可调托座，不宜采纳可调底座。钢管立杆底应加置垫板支承在底板砼上。箱涵模板构造如下图所示：4．4。2 钢筋工程下料前应按设计法律规范要求列出下料表，编号制作堆放,绑扎时应保证搭接、锚固长度、加密位置、规格、数量要正确,并用预制砼垫块控制好保护层,捣砼时派专人负责,保证钢筋位置得正确...
