钢管扣件式外脚手架

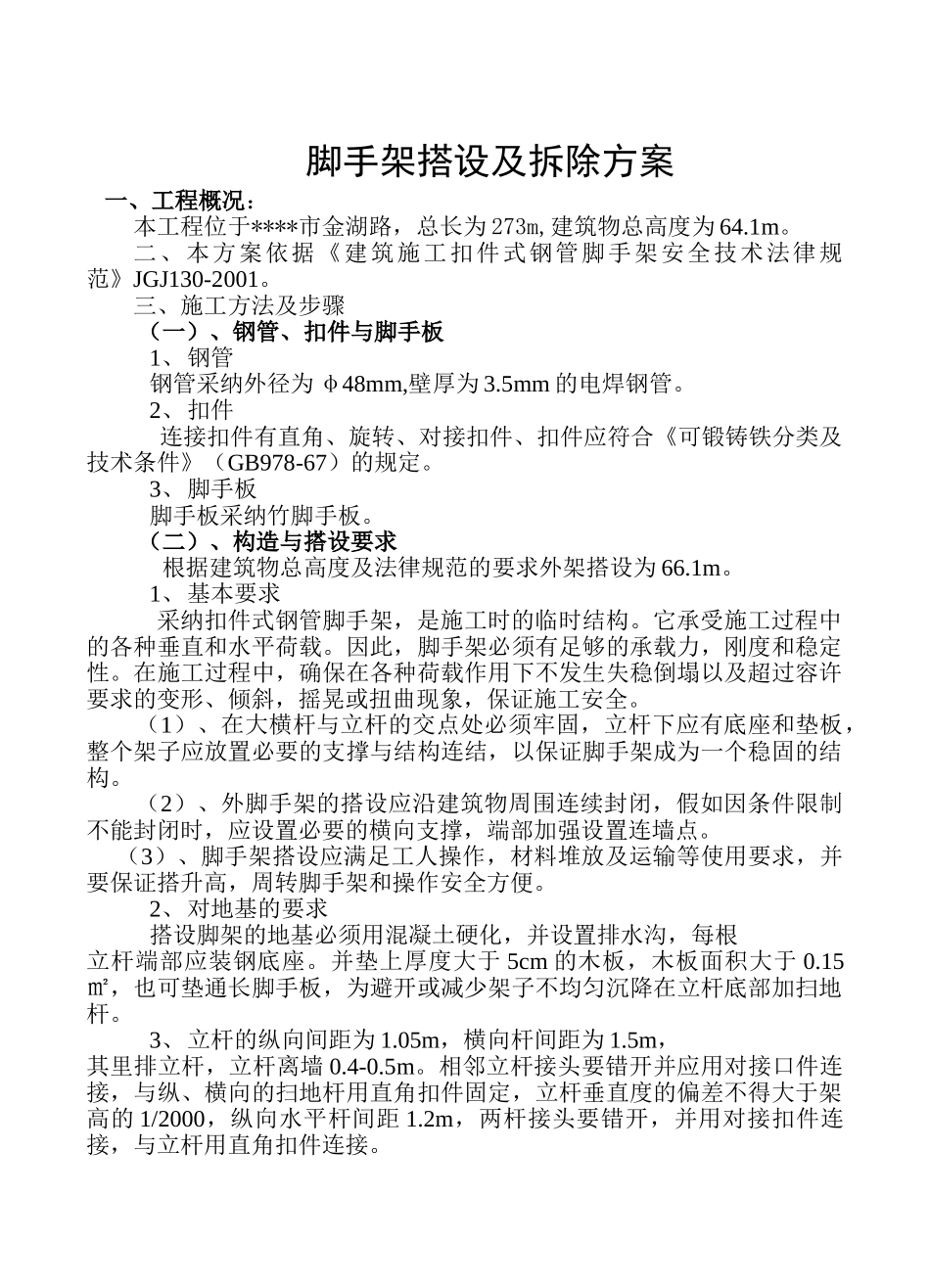

脚手架搭设及拆除方案 一、工程概况：本工程位于****市金湖路，总长为 273m,建筑物总高度为 64.1m。二、本方案依据《建筑施工扣件式钢管脚手架安全技术法律规范》JGJ130-2001。三、施工方法及步骤（一）、钢管、扣件与脚手板1、钢管钢管采纳外径为 φ48mm,壁厚为 3.5mm 的电焊钢管。2、扣件连接扣件有直角、旋转、对接扣件、扣件应符合《可锻铸铁分类及技术条件》（GB978-67）的规定。3、脚手板脚手板采纳竹脚手板。（二）、构造与搭设要求根据建筑物总高度及法律规范的要求外架搭设为 66.1m。1、基本要求采纳扣件式钢管脚手架，是施工时的临时结构。它承受施工过程中的各种垂直和水平荷载。因此，脚手架必须有足够的承载力，刚度和稳定性。在施工过程中，确保在各种荷载作用下不发生失稳倒塌以及超过容许要求的变形、倾斜，摇晃或扭曲现象，保证施工安全。（1）、在大横杆与立杆的交点处必须牢固，立杆下应有底座和垫板，整个架子应放置必要的支撑与结构连结，以保证脚手架成为一个稳固的结构。（2）、外脚手架的搭设应沿建筑物周围连续封闭，假如因条件限制不能封闭时，应设置必要的横向支撑，端部加强设置连墙点。 （3）、脚手架搭设应满足工人操作，材料堆放及运输等使用要求，并要保证搭升高，周转脚手架和操作安全方便。2、对地基的要求搭设脚架的地基必须用混凝土硬化，并设置排水沟，每根立杆端部应装钢底座。并垫上厚度大于 5cm 的木板，木板面积大于 0.15㎡，也可垫通长脚手板，为避开或减少架子不均匀沉降在立杆底部加扫地杆。3、立杆的纵向间距为 1.05m，横向杆间距为 1.5m，其里排立杆，立杆离墙 0.4-0.5m。相邻立杆接头要错开并应用对接口件连接，与纵、横向的扫地杆用直角扣件固定，立杆垂直度的偏差不得大于架高的 1/2000，纵向水平杆间距 1.2m，两杆接头要错开，并用对接扣件连接，与立杆用直角扣件连接。 4、脚手板在首层，施工层须满铺，在架子拐弯处脚处手板应交叉搭接，脚手板均采纳三支点承重，当脚手板长度小于 2m 时，可采纳两支点承重，但应将两端固定，以防倾翻，脚手板采纳对接平铺，其外伸长度应大于100mm，小于 150mm。 5、脚手板在首架两端，转角处以及每隔 6-7 根立杆应设剪刀撑和支杆、剪刀撑和支杆与地面的角度应不大于 60 度，整副脚手脚，每高 4 米，水平每隔 6 米，必须设置一拉结点，使脚手架同建筑物连接牢固。 6、脚手架的外侧，斜道和平台，要绑 1 米高的护身栏杆和 18...
