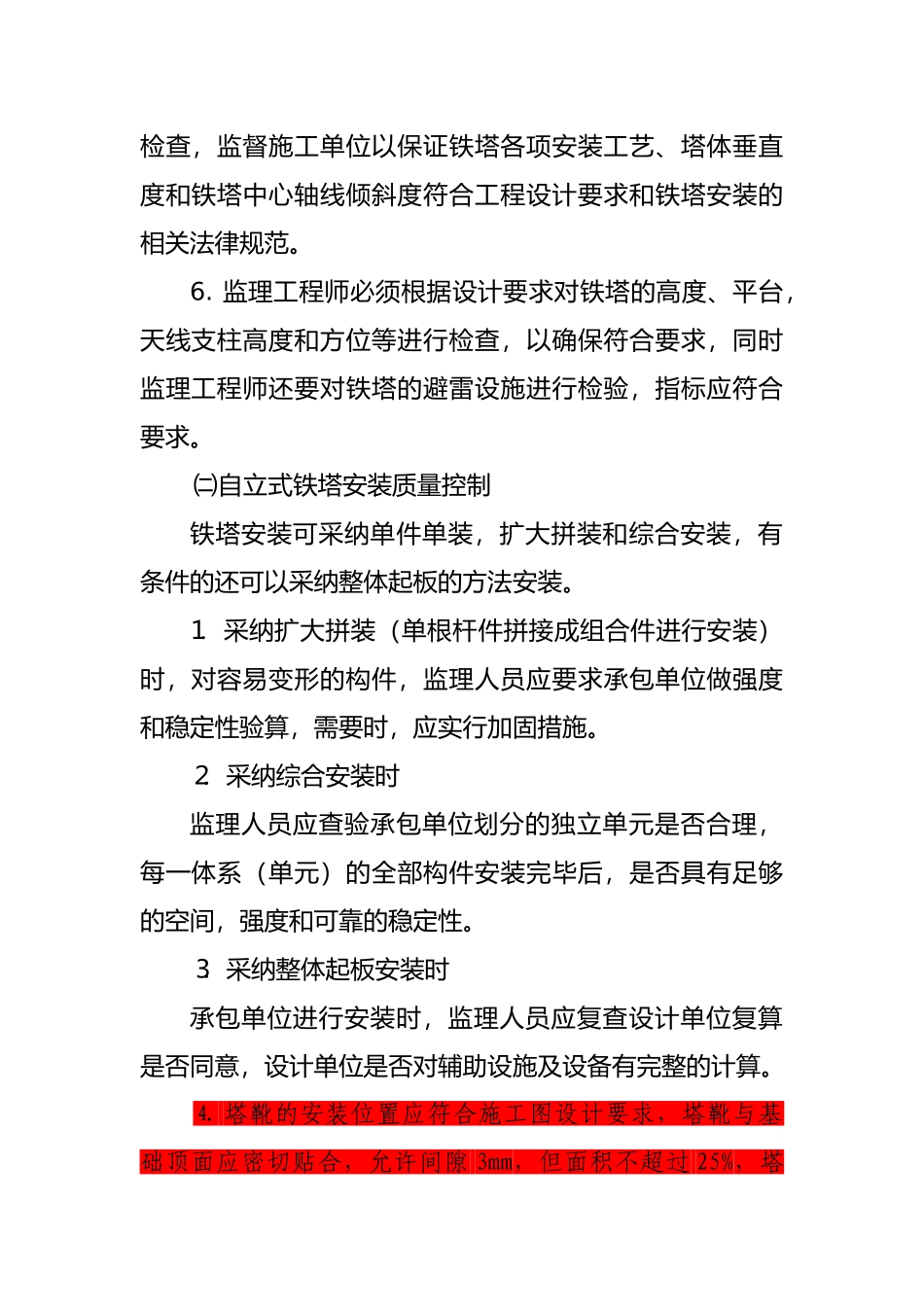

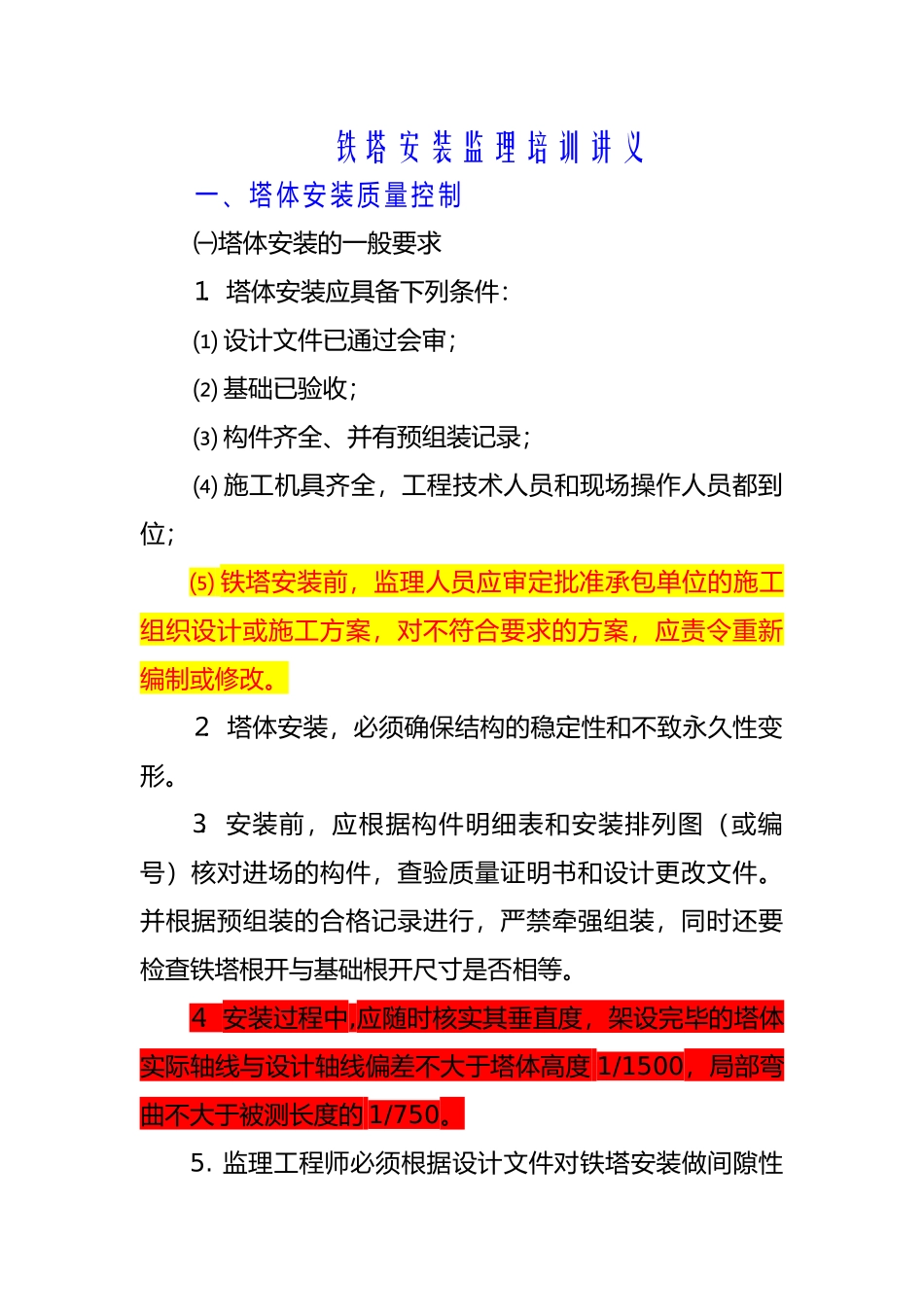

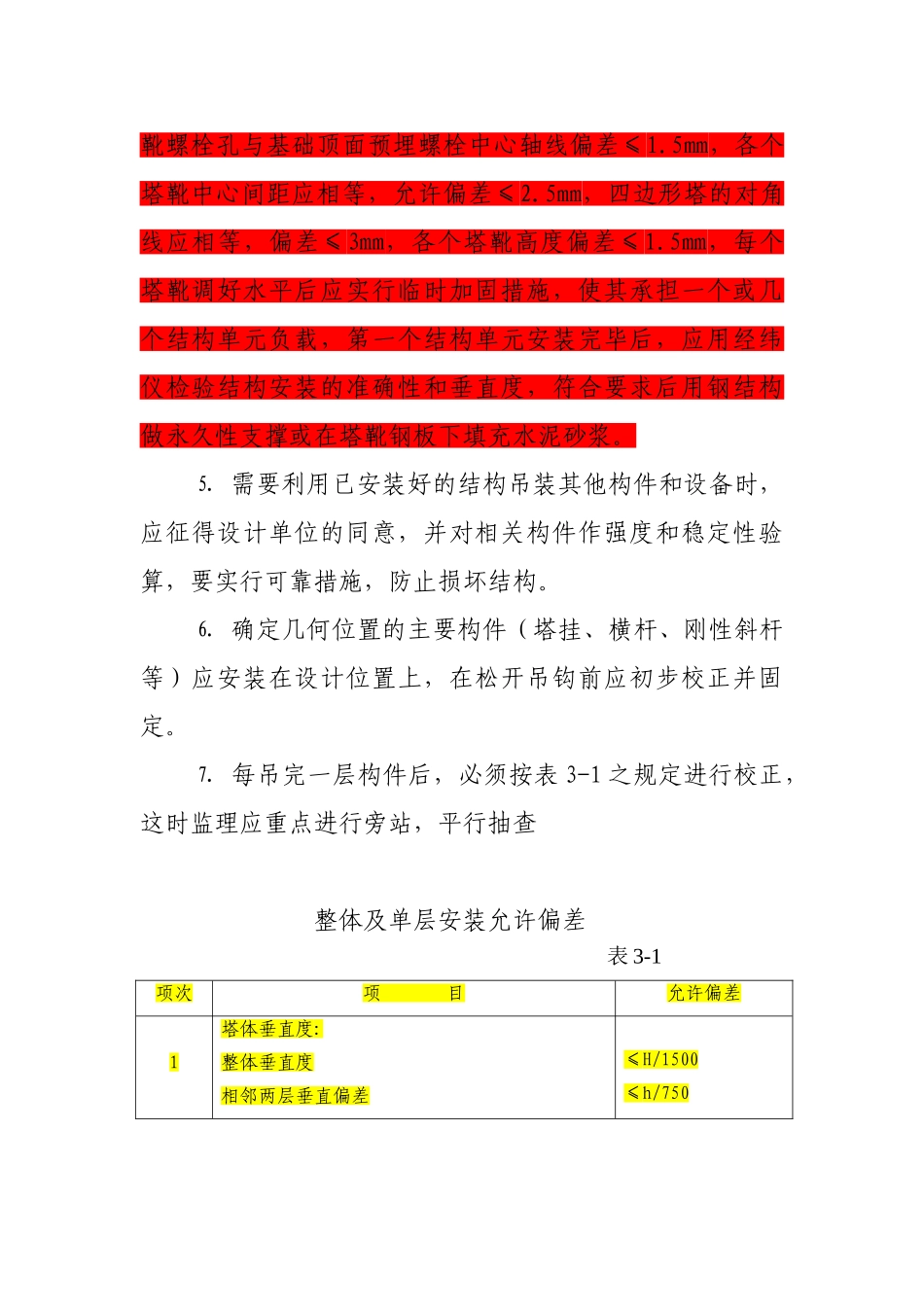

铁 塔 安 装 监 理 培 训 讲 义一 、 塔 体 安 装 质 量 控 制㈠塔体安装的一般要求 ⒈ 塔体安装应具备下列条件：⑴ 设计文件已通过会审；⑵ 基础已验收；⑶ 构件齐全、并有预组装记录；⑷ 施工机具齐全，工程技术人员和现场操作人员都到位；⑸ 铁塔安装前，监理人员应审定批准承包单位的施工组织设计或施工方案，对不符合要求的方案，应责令重新编制或修改。 ⒉ 塔体安装，必须确保结构的稳定性和不致永久性变形。 ⒊ 安装前，应根据构件明细表和安装排列图（或编号）核对进场的构件，查验质量证明书和设计更改文件。并根据预组装的合格记录进行，严禁牵强组装，同时还要检查铁塔根开与基础根开尺寸是否相等。 ⒋ 安装过程中,应随时核实其垂直度，架设完毕的塔体实际轴线与设计轴线偏差不大于塔体高度 1/1500，局部弯曲不大于被测长度的 1/750。5. 监理工程师必须根据设计文件对铁塔安装做间隙性检查，监督施工单位以保证铁塔各项安装工艺、塔体垂直度和铁塔中心轴线倾斜度符合工程设计要求和铁塔安装的相关法律规范。6. 监理工程师必须根据设计要求对铁塔的高度、平台，天线支柱高度和方位等进行检查，以确保符合要求，同时监理工程师还要对铁塔的避雷设施进行检验，指标应符合要求。㈡自立式铁塔安装质量控制铁塔安装可采纳单件单装，扩大拼装和综合安装，有条件的还可以采纳整体起板的方法安装。 ⒈ 采纳扩大拼装（单根杆件拼接成组合件进行安装）时，对容易变形的构件，监理人员应要求承包单位做强度和稳定性验算，需要时，应实行加固措施。 ⒉ 采纳综合安装时监理人员应查验承包单位划分的独立单元是否合理，每一体系（单元）的全部构件安装完毕后，是否具有足够的空间，强度和可靠的稳定性。 ⒊ 采纳整体起板安装时承包单位进行安装时，监理人员应复查设计单位复算是否同意，设计单位是否对辅助设施及设备有完整的计算。⒋ 塔靴的安装位置应符合施工图设计要求，塔靴与基础顶面应密切贴合，允许间隙 3mm，但面积不超过 25%，塔靴螺栓孔与基础顶面预埋螺栓中心轴线偏差≤1.5mm，各个塔靴中心间距应相等，允许偏差≤2.5mm，四边形塔的对角线应相等，偏差≤3mm，各个塔靴高度偏差≤1.5mm，每个塔靴调好水平后应实行临时加固措施，使其承担一个或几个结构单元负载，第一个结构单元安装完毕后，应用经纬仪检验结构安装的准确性和垂直度，符合要求后用钢结构做永久性支撑或在塔靴钢板下填充水泥砂浆...
