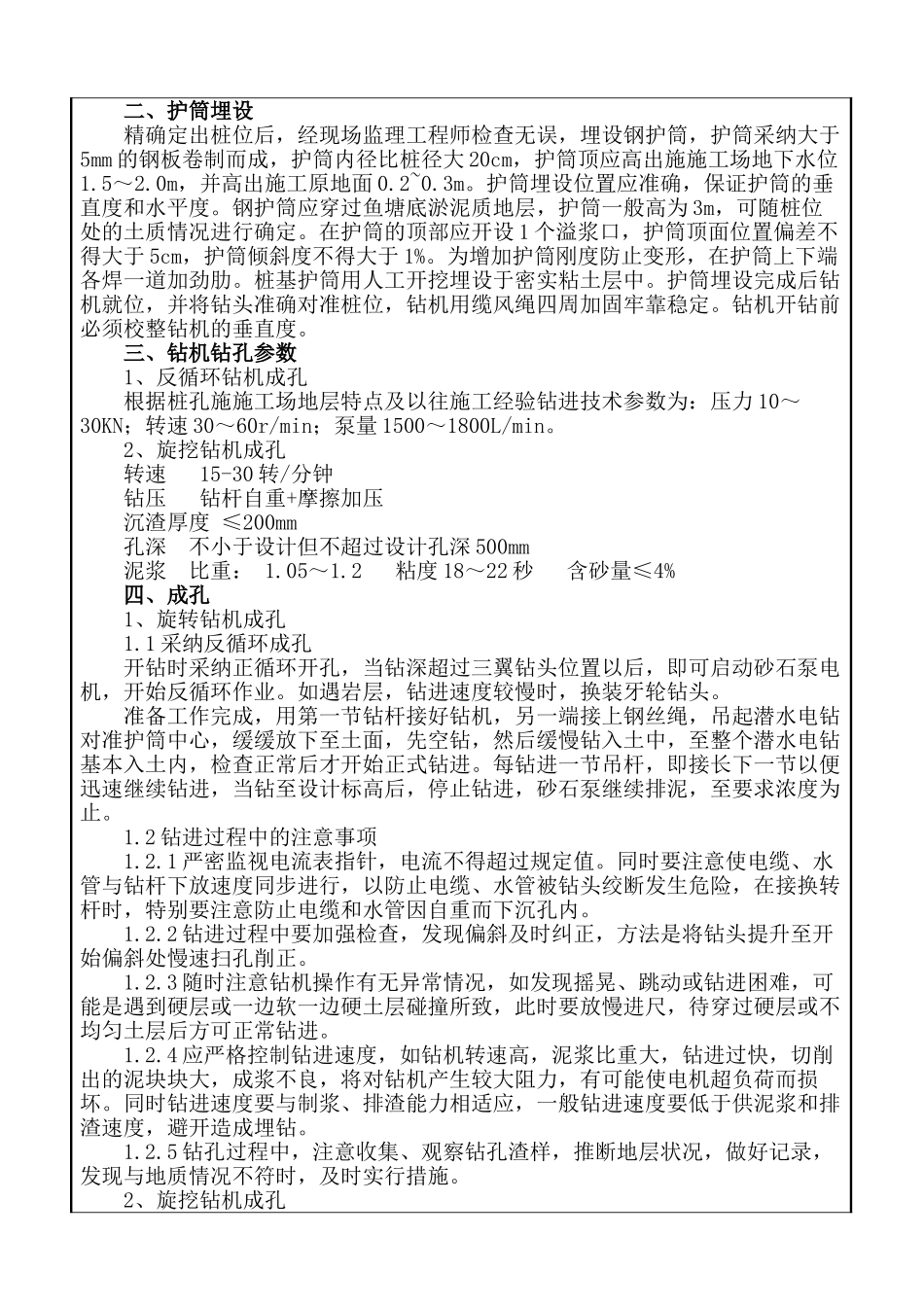

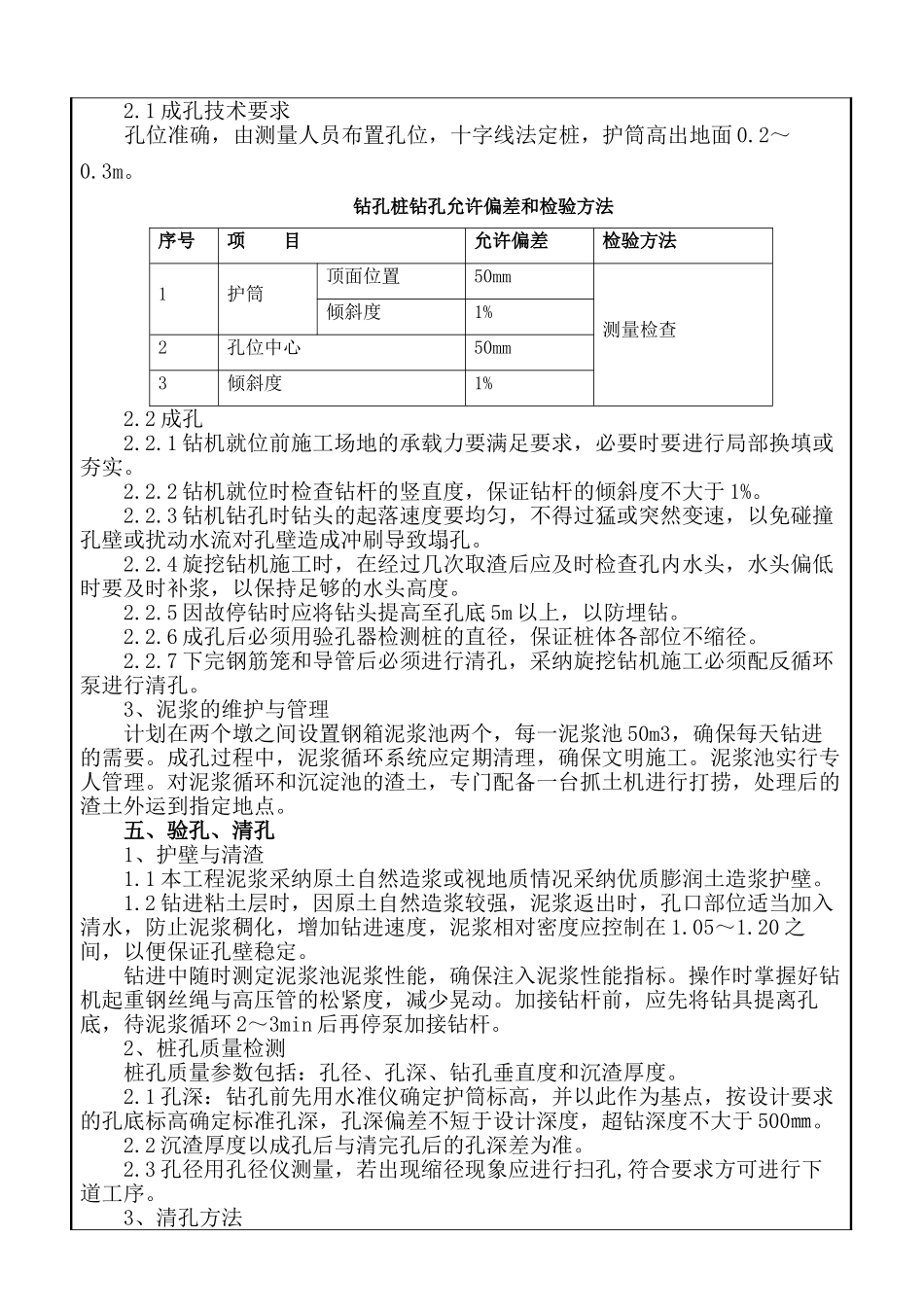

技术交底 编号：工 程 项 目京沪高速铁路土建一标合 同 号TJ-1单位工程名称DK187+000～DK190+107.05 段钻孔桩施工施工单位钻孔桩施工队里 程DK187+000～DK190+107.05交底日期交底地点技术质量部本段桥墩设计为群桩、矩形承台和流线形墩身，基础全部采纳钻孔桩基础。桩径均为 100cm，单根桩长为 40～48m。钻孔灌注桩 k75~k99 用 C35 水下混凝土，k100~上海台用 C40 水下混凝土。本标段钻孔桩用旋转钻机成孔。钻孔灌注桩施工工艺流程详见下图：钻孔灌注桩施工工艺流程图一、施工准备包括平整场地，接桩复测，放线定桩位，安设泥浆池、沉淀池，制作安放用于导入泥浆的钢板槽。确定钻机移位路线和方法，接通水源、电源，安装水泵、桩架。加工钢板箱存放泥浆，并使钻机就位。沉淀池边设泥浆泌水台，边钻孔边清渣至临时堆土场，然后在夜间运至业主指定弃土场。二、护筒埋设精确定出桩位后，经现场监理工程师检查无误，埋设钢护筒，护筒采纳大于5mm 的钢板卷制而成，护筒内径比桩径大 20cm，护筒顶应高出施施工场地下水位1.5～2.0m，并高出施工原地面 0.2~0.3m。护筒埋设位置应准确，保证护筒的垂直度和水平度。钢护筒应穿过鱼塘底淤泥质地层，护筒一般高为 3m，可随桩位处的土质情况进行确定。在护筒的顶部应开设 1 个溢浆口，护筒顶面位置偏差不得大于 5cm，护筒倾斜度不得大于 1%。为增加护筒刚度防止变形，在护筒上下端各焊一道加劲肋。桩基护筒用人工开挖埋设于密实粘土层中。护筒埋设完成后钻机就位，并将钻头准确对准桩位，钻机用缆风绳四周加固牢靠稳定。钻机开钻前必须校整钻机的垂直度。三、钻机钻孔参数1、反循环钻机成孔根据桩孔施施工场地层特点及以往施工经验钻进技术参数为：压力 10～30KN；转速 30～60r/min；泵量 1500～1800L/min。2、旋挖钻机成孔转速 15-30 转/分钟钻压 钻杆自重+摩擦加压沉渣厚度 ≤200mm孔深 不小于设计但不超过设计孔深 500mm泥浆 比重： 1.05～1.2 粘度 18～22 秒 含砂量≤4%四、成孔1、旋转钻机成孔1.1 采纳反循环成孔开钻时采纳正循环开孔，当钻深超过三翼钻头位置以后，即可启动砂石泵电机，开始反循环作业。如遇岩层，钻进速度较慢时，换装牙轮钻头。准备工作完成，用第一节钻杆接好钻机，另一端接上钢丝绳，吊起潜水电钻对准护筒中心，缓缓放下至土面，先空钻，然后缓慢钻入土中，至整个潜水电钻基本入土内，检查正常后才开始正式钻进。每钻进一节吊杆，即接长下一...
