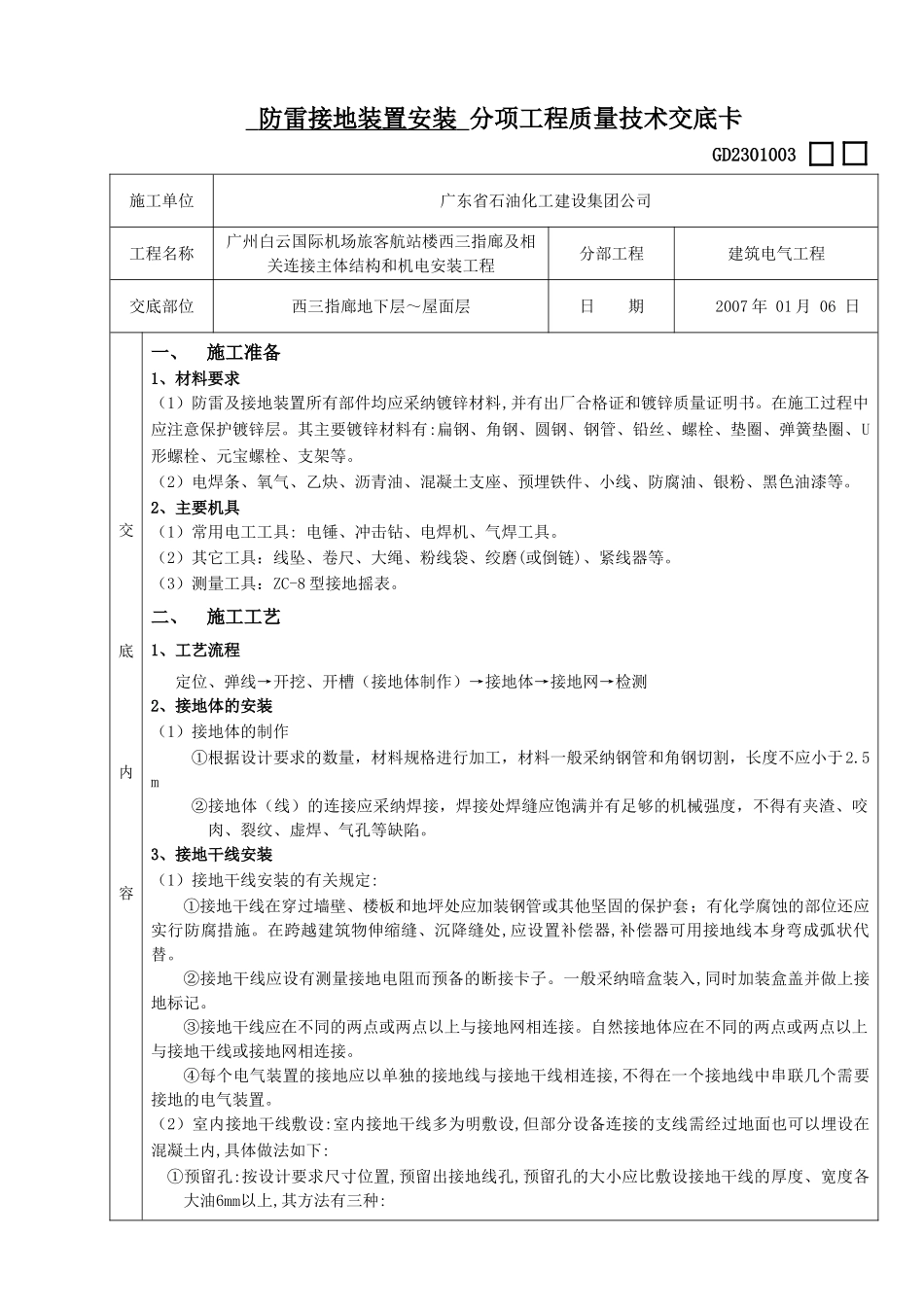

防雷接地装置安装 分项工程质量技术交底卡GD2301003 施工单位广东省石油化工建设集团公司工程名称广州白云国际机场旅客航站楼西三指廊及相关连接主体结构和机电安装工程分部工程建筑电气工程交底部位西三指廊地下层～屋面层日 期2007 年 01 月 06 日交底内容一、施工准备1、材料要求（1）防雷及接地装置所有部件均应采纳镀锌材料,并有出厂合格证和镀锌质量证明书。在施工过程中应注意保护镀锌层。其主要镀锌材料有:扁钢、角钢、圆钢、钢管、铅丝、螺栓、垫圈、弹簧垫圈、U形螺栓、元宝螺栓、支架等。（2）电焊条、氧气、乙炔、沥青油、混凝土支座、预埋铁件、小线、防腐油、银粉、黑色油漆等。2、主要机具（1）常用电工工具: 电锤、冲击钻、电焊机、气焊工具。（2）其它工具：线坠、卷尺、大绳、粉线袋、绞磨(或倒链)、紧线器等。（3）测量工具：ZC-8 型接地摇表。二、施工工艺1、工艺流程定位、弹线→开挖、开槽（接地体制作）→接地体→接地网→检测2、接地体的安装（1）接地体的制作①根据设计要求的数量，材料规格进行加工，材料一般采纳钢管和角钢切割，长度不应小于2.5 m②接地体（线）的连接应采纳焊接，焊接处焊缝应饱满并有足够的机械强度，不得有夹渣、咬肉、裂纹、虚焊、气孔等缺陷。3、接地干线安装（1）接地干线安装的有关规定:①接地干线在穿过墙壁、楼板和地坪处应加装钢管或其他坚固的保护套；有化学腐蚀的部位还应实行防腐措施。在跨越建筑物伸缩缝、沉降缝处,应设置补偿器,补偿器可用接地线本身弯成弧状代替。②接地干线应设有测量接地电阻而预备的断接卡子。一般采纳暗盒装入,同时加装盒盖并做上接地标记。③接地干线应在不同的两点或两点以上与接地网相连接。自然接地体应在不同的两点或两点以上与接地干线或接地网相连接。④每个电气装置的接地应以单独的接地线与接地干线相连接,不得在一个接地线中串联几个需要接地的电气装置。（2）室内接地干线敷设:室内接地干线多为明敷设,但部分设备连接的支线需经过地面也可以埋设在混凝土内,具体做法如下:①预留孔:按设计要求尺寸位置,预留出接地线孔,预留孔的大小应比敷设接地干线的厚度、宽度各大油6mm以上,其方法有三种:交底内容第一种:施工时可按上述要求尺寸截一段扁钢预埋在墙壁内,当混凝土还未凝固时,抽动扁钢以便凝固后易于抽出。第二种:将扁钢上包一层油毛毡或几层牛皮纸后埋设在墙壁内,预留孔距墙壁表面应为15一20mm。第三种:保护套可用厚1mm以上的铁皮做成方形...
