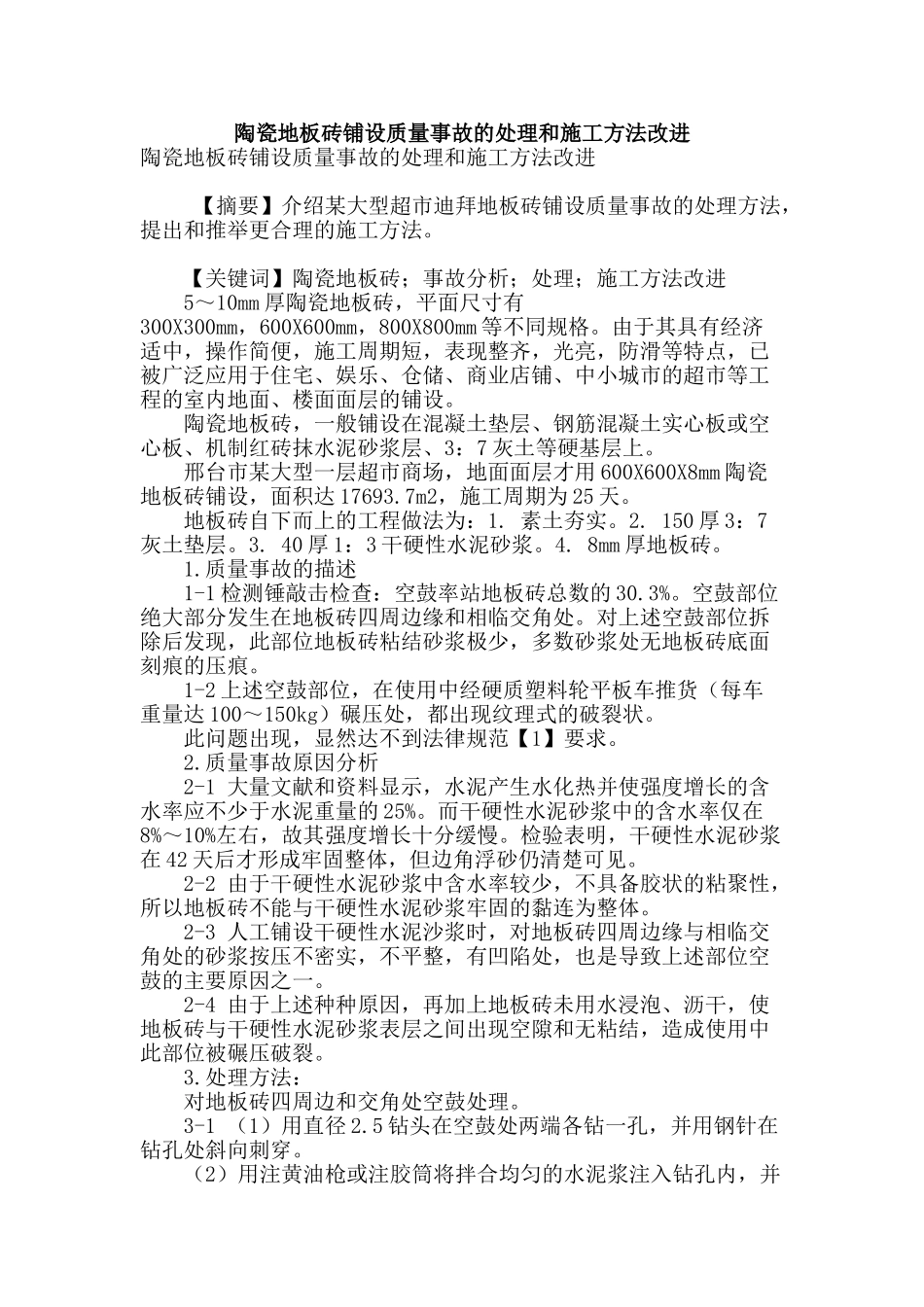

陶瓷地板砖铺设质量事故的处理和施工方法改进陶瓷地板砖铺设质量事故的处理和施工方法改进 【摘要】介绍某大型超市迪拜地板砖铺设质量事故的处理方法，提出和推举更合理的施工方法。 【关键词】陶瓷地板砖；事故分析；处理；施工方法改进 5～10mm 厚陶瓷地板砖，平面尺寸有300X300mm，600X600mm，800X800mm 等不同规格。由于其具有经济适中，操作简便，施工周期短，表现整齐，光亮，防滑等特点，已被广泛应用于住宅、娱乐、仓储、商业店铺、中小城市的超市等工程的室内地面、楼面面层的铺设。 陶瓷地板砖，一般铺设在混凝土垫层、钢筋混凝土实心板或空心板、机制红砖抹水泥砂浆层、3：7 灰土等硬基层上。 邢台市某大型一层超市商场，地面面层才用 600X600X8mm 陶瓷地板砖铺设，面积达 17693.7m2，施工周期为 25 天。 地板砖自下而上的工程做法为：1. 素土夯实。2. 150 厚 3：7灰土垫层。3. 40 厚 1：3 干硬性水泥砂浆。4. 8mm 厚地板砖。 1.质量事故的描述 1-1 检测锤敲击检查：空鼓率站地板砖总数的 30.3%。空鼓部位绝大部分发生在地板砖四周边缘和相临交角处。对上述空鼓部位拆除后发现，此部位地板砖粘结砂浆极少，多数砂浆处无地板砖底面刻痕的压痕。 1-2 上述空鼓部位，在使用中经硬质塑料轮平板车推货（每车重量达 100～150kg）碾压处，都出现纹理式的破裂状。 此问题出现，显然达不到法律规范【1】要求。 2.质量事故原因分析 2-1 大量文献和资料显示，水泥产生水化热并使强度增长的含水率应不少于水泥重量的 25%。而干硬性水泥砂浆中的含水率仅在8%～10%左右，故其强度增长十分缓慢。检验表明，干硬性水泥砂浆在 42 天后才形成牢固整体，但边角浮砂仍清楚可见。 2-2 由于干硬性水泥砂浆中含水率较少，不具备胶状的粘聚性，所以地板砖不能与干硬性水泥砂浆牢固的黏连为整体。 2-3 人工铺设干硬性水泥沙浆时，对地板砖四周边缘与相临交角处的砂浆按压不密实，不平整，有凹陷处，也是导致上述部位空鼓的主要原因之一。 2-4 由于上述种种原因，再加上地板砖未用水浸泡、沥干，使地板砖与干硬性水泥砂浆表层之间出现空隙和无粘结，造成使用中此部位被碾压破裂。 3.处理方法： 对地板砖四周边和交角处空鼓处理。 3-1 （1）用直径 2.5 钻头在空鼓处两端各钻一孔，并用钢针在钻孔处斜向刺穿。 （2）用注黄油枪或注胶筒将拌合均匀的水泥浆注入钻孔内，并从另一端溢出水泥浆。 3-2 对碾压成碎纹...
