隧道出口大管棚施工技术交底书

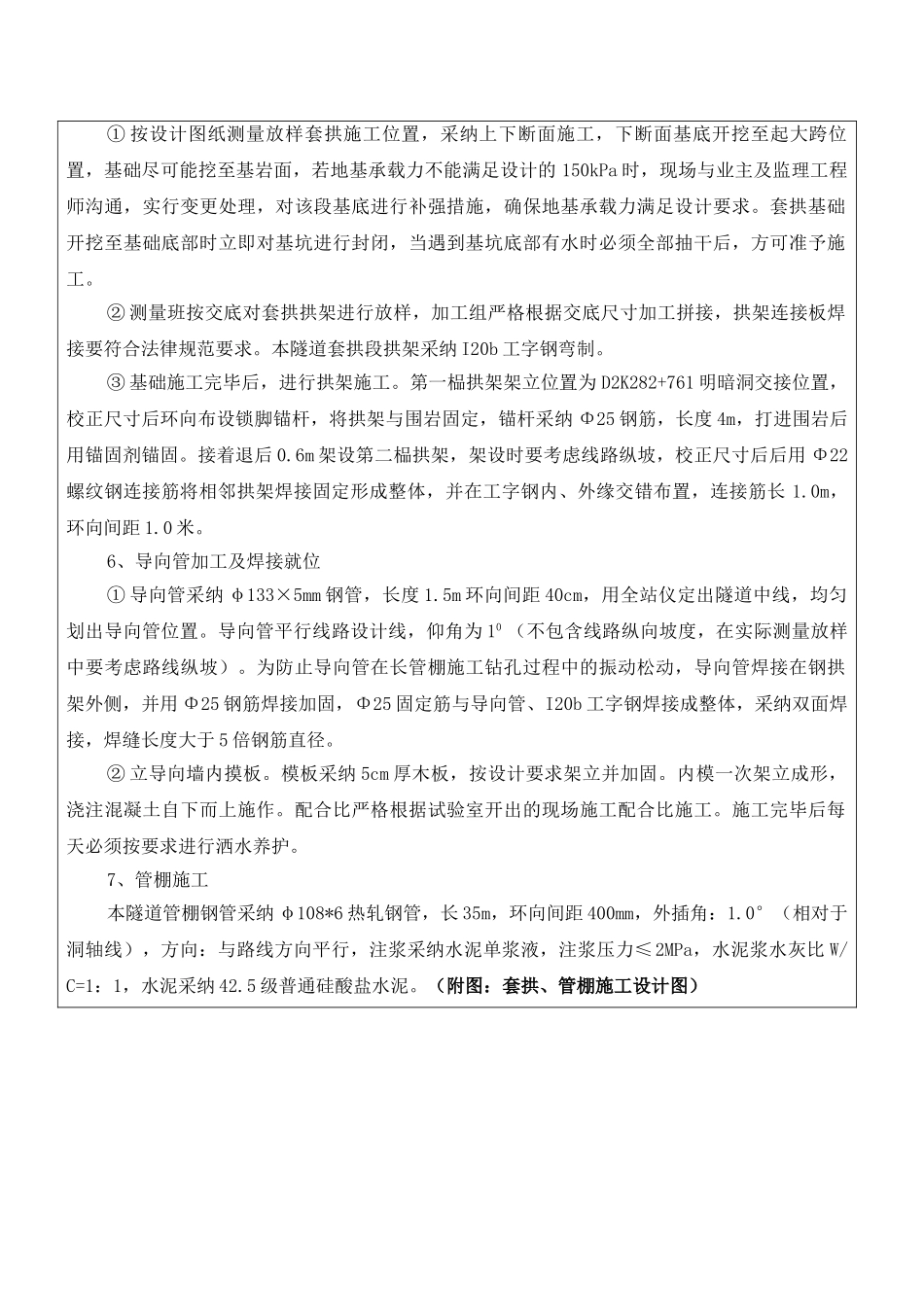

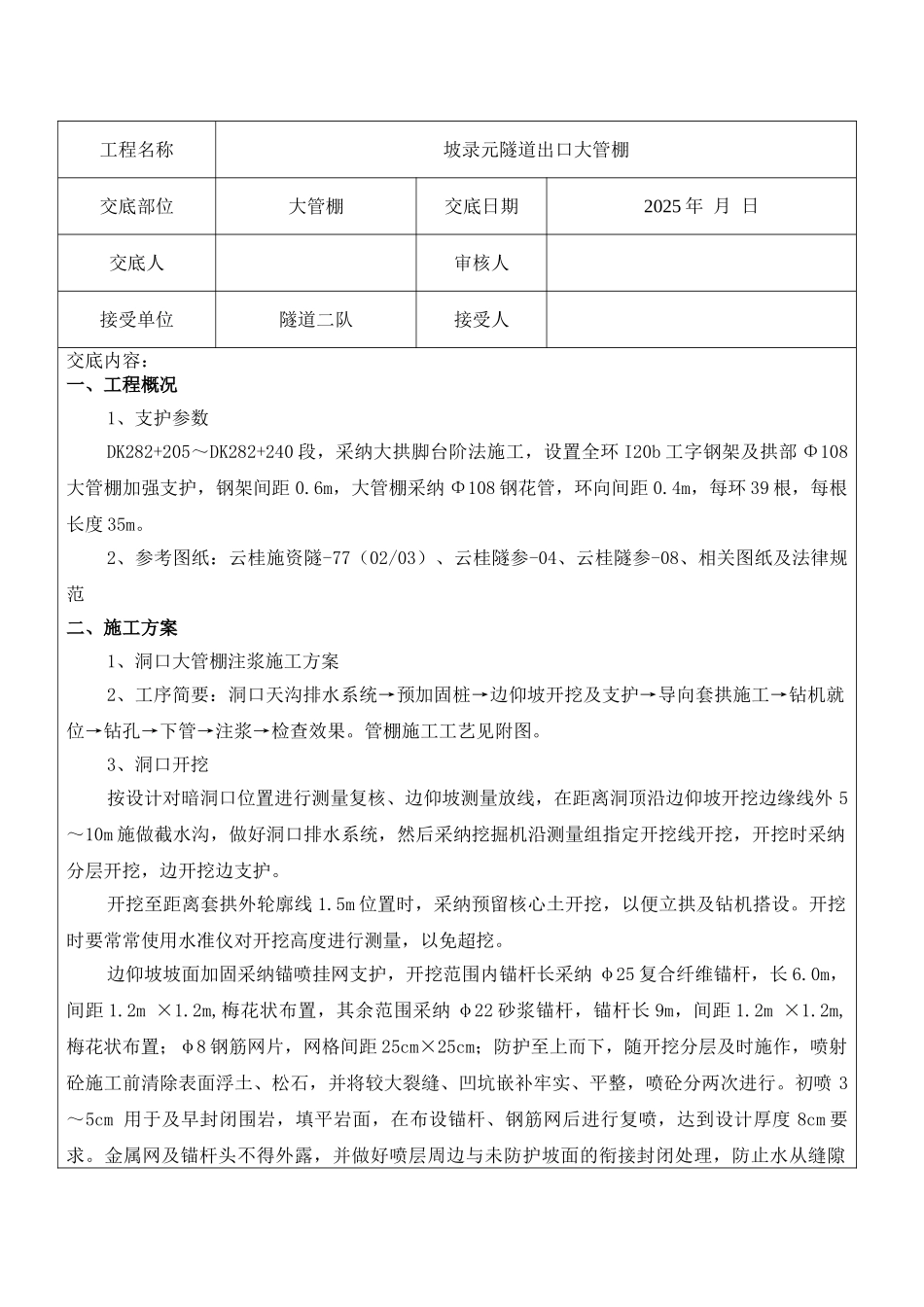

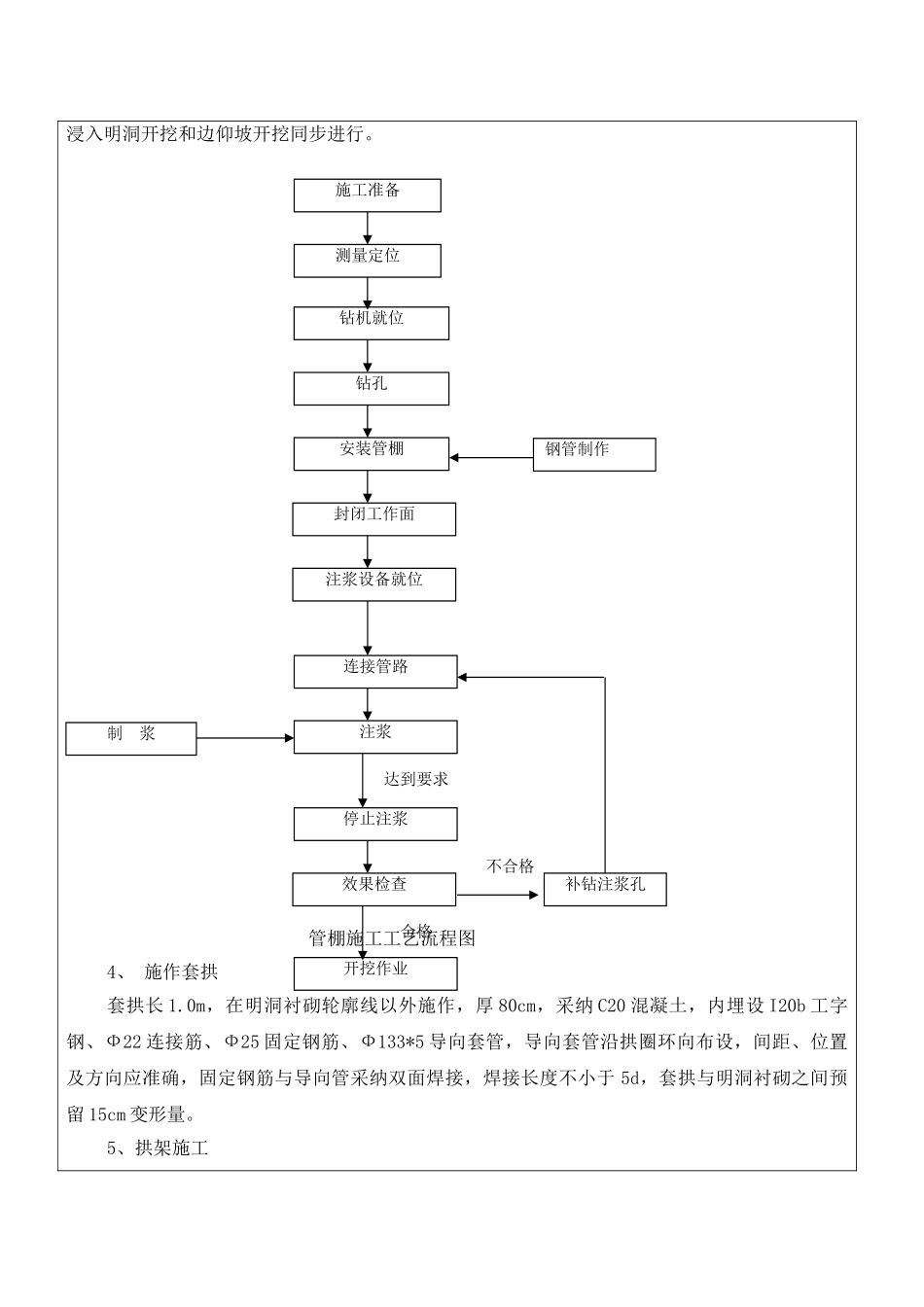

工程名称坡录元隧道出口大管棚交底部位大管棚交底日期2025 年 月 日交底人审核人接受单位隧道二队接受人交底内容： 一、工程概况1、支护参数DK282+205～DK282+240 段，采纳大拱脚台阶法施工，设置全环 I20b 工字钢架及拱部 Φ108大管棚加强支护，钢架间距 0.6m，大管棚采纳 Φ108 钢花管，环向间距 0.4m，每环 39 根，每根长度 35m。2、参考图纸：云桂施资隧-77（02/03）、云桂隧参-04、云桂隧参-08、相关图纸及法律规范二、施工方案1、洞口大管棚注浆施工方案2、工序简要：洞口天沟排水系统→预加固桩→边仰坡开挖及支护→导向套拱施工→钻机就位→钻孔→下管→注浆→检查效果。管棚施工工艺见附图。3、洞口开挖按设计对暗洞口位置进行测量复核、边仰坡测量放线，在距离洞顶沿边仰坡开挖边缘线外 5～10m 施做截水沟，做好洞口排水系统，然后采纳挖掘机沿测量组指定开挖线开挖，开挖时采纳分层开挖，边开挖边支护。开挖至距离套拱外轮廓线 1.5m 位置时，采纳预留核心土开挖，以便立拱及钻机搭设。开挖时要常常使用水准仪对开挖高度进行测量，以免超挖。边仰坡坡面加固采纳锚喷挂网支护，开挖范围内锚杆长采纳 φ25 复合纤维锚杆，长 6.0m，间距 1.2m ×1.2m,梅花状布置，其余范围采纳 φ22 砂浆锚杆，锚杆长 9m，间距 1.2m ×1.2m,梅花状布置；φ8 钢筋网片，网格间距 25cm×25cm；防护至上而下，随开挖分层及时施作，喷射砼施工前清除表面浮土、松石，并将较大裂缝、凹坑嵌补牢实、平整，喷砼分两次进行。初喷 3～5cm 用于及早封闭围岩，填平岩面，在布设锚杆、钢筋网后进行复喷，达到设计厚度 8cm 要求。金属网及锚杆头不得外露，并做好喷层周边与未防护坡面的衔接封闭处理，防止水从缝隙浸入明洞开挖和边仰坡开挖同步进行。管棚施工工艺流程图4、 施作套拱套拱长 1.0m，在明洞衬砌轮廓线以外施作，厚 80cm，采纳 C20 混凝土，内埋设 I20b 工字钢、Ф22 连接筋、Ф25 固定钢筋、Ф133*5 导向套管，导向套管沿拱圈环向布设，间距、位置及方向应准确，固定钢筋与导向管采纳双面焊接，焊接长度不小于 5d，套拱与明洞衬砌之间预留 15cm 变形量。5、拱架施工施工准备测量定位钻机就位钻孔安装管棚封闭工作面注浆设备就位连接管路制 浆注浆停止注浆效果检查开挖作业补钻注浆孔达到要求不合格合格钢管制作① 按设计图纸测量放样套拱施工位置，采纳上下断面施工，下断面基底开挖至起大跨位置，基础尽...
