集中供热管网安装工程施工组织计划方案

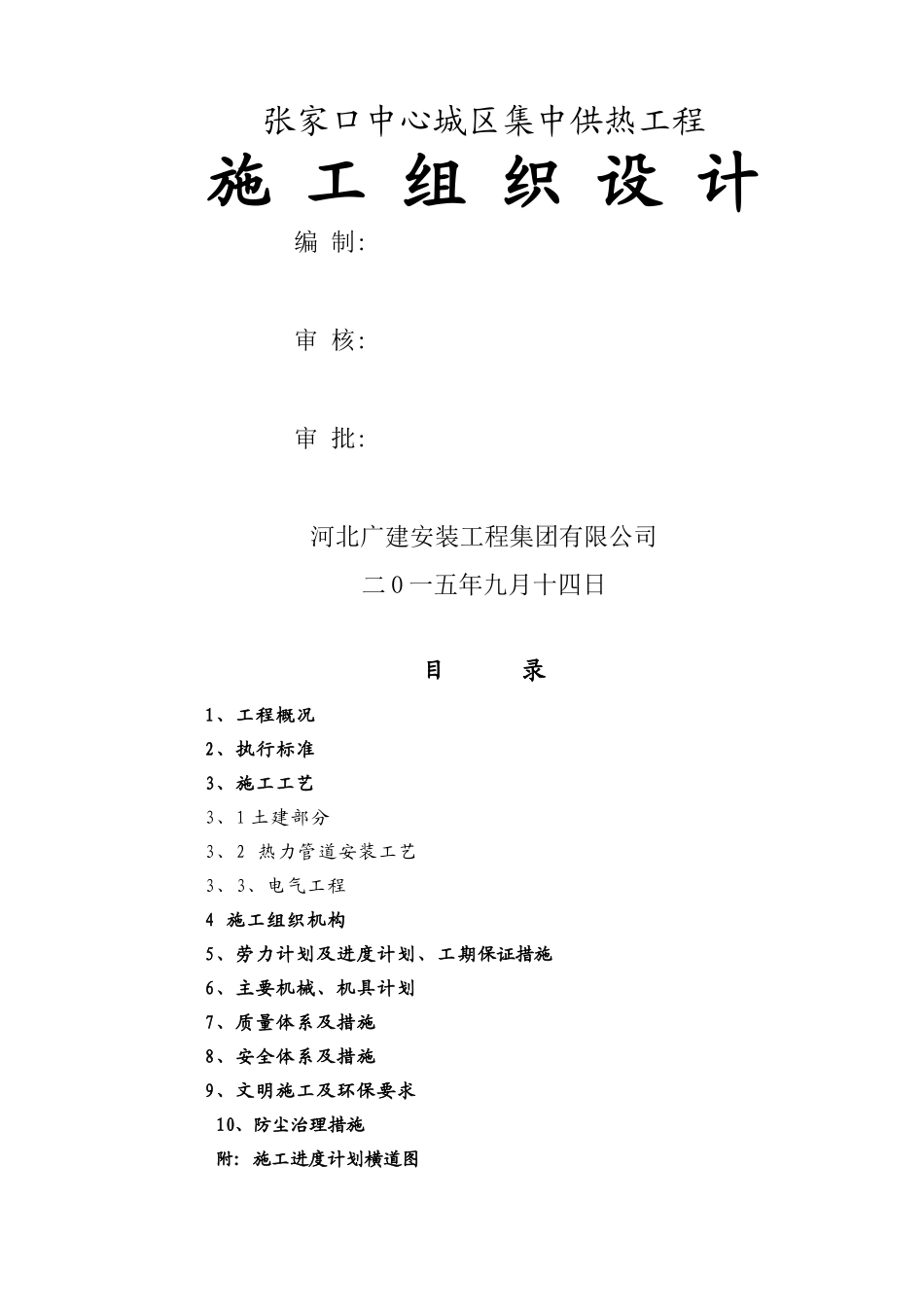

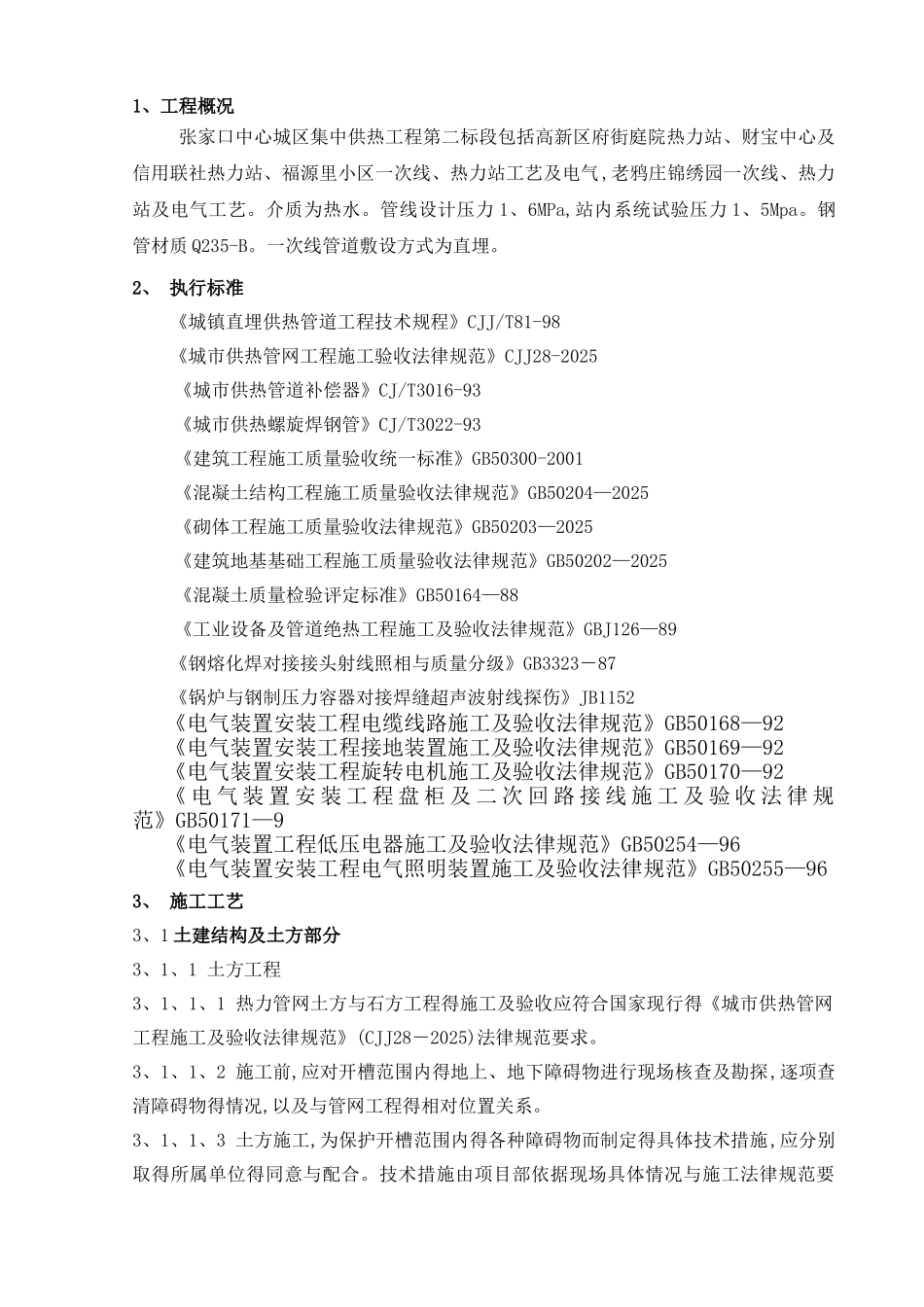

张家口中心城区集中供热工程施 工 组 织 设 计编 制:审 核:审 批:河北广建安装工程集团有限公司二 0 一五年九月十四日目 录1、工程概况2、执行标准3、施工工艺3、1 土建部分3、2 热力管道安装工艺3、3、电气工程4 施工组织机构5、劳力计划及进度计划、工期保证措施 6、主要机械、机具计划 7、质量体系及措施8、安全体系及措施9、文明施工及环保要求 10、防尘治理措施附: 施工进度计划横道图1、工程概况张家口中心城区集中供热工程第二标段包括高新区府街庭院热力站、财宝中心及信用联社热力站、福源里小区一次线、热力站工艺及电气,老鸦庄锦绣园一次线、热力站及电气工艺。介质为热水。管线设计压力 1、6MPa,站内系统试验压力 1、5Mpa。钢管材质 Q235-B。一次线管道敷设方式为直埋。2、 执行标准 《城镇直埋供热管道工程技术规程》CJJ/T81-98 《城市供热管网工程施工验收法律规范》CJJ28-2025《城市供热管道补偿器》CJ/T3016-93《城市供热螺旋焊钢管》CJ/T3022-93《建筑工程施工质量验收统一标准》GB50300-2001《混凝土结构工程施工质量验收法律规范》GB50204—2025《砌体工程施工质量验收法律规范》GB50203—2025《建筑地基基础工程施工质量验收法律规范》GB50202—2025《混凝土质量检验评定标准》GB50164—88《工业设备及管道绝热工程施工及验收法律规范》GBJ126—89《钢熔化焊对接接头射线照相与质量分级》GB3323－87《锅炉与钢制压力容器对接焊缝超声波射线探伤》JB1152《电气装置安装工程电缆线路施工及验收法律规范》GB50168—92《电气装置安装工程接地装置施工及验收法律规范》GB50169—92《电气装置安装工程旋转电机施工及验收法律规范》GB50170—92《 电 气 装 置 安 装 工 程 盘 柜 及 二 次 回 路 接 线 施 工 及 验 收 法 律 规范》GB50171—9《电气装置工程低压电器施工及验收法律规范》GB50254—96《电气装置安装工程电气照明装置施工及验收法律规范》GB50255—963、 施工工艺3、1 土建结构及土方部分3、1、1 土方工程3、1、1、1 热力管网土方与石方工程得施工及验收应符合国家现行得《城市供热管网工程施工及验收法律规范》(CJJ28－2025)法律规范要求。3、1、1、2 施工前,应对开槽范围内得地上、地下障碍物进行现场核查及勘探,逐项查清障碍物得情况,以及与管网工程得相对位置关系。3、1、1、3 土方施工,为保护开槽范围内得各种障碍物而制定得具体技术措施,应分别取得所属单...
