风管及部件安装施工交底记录

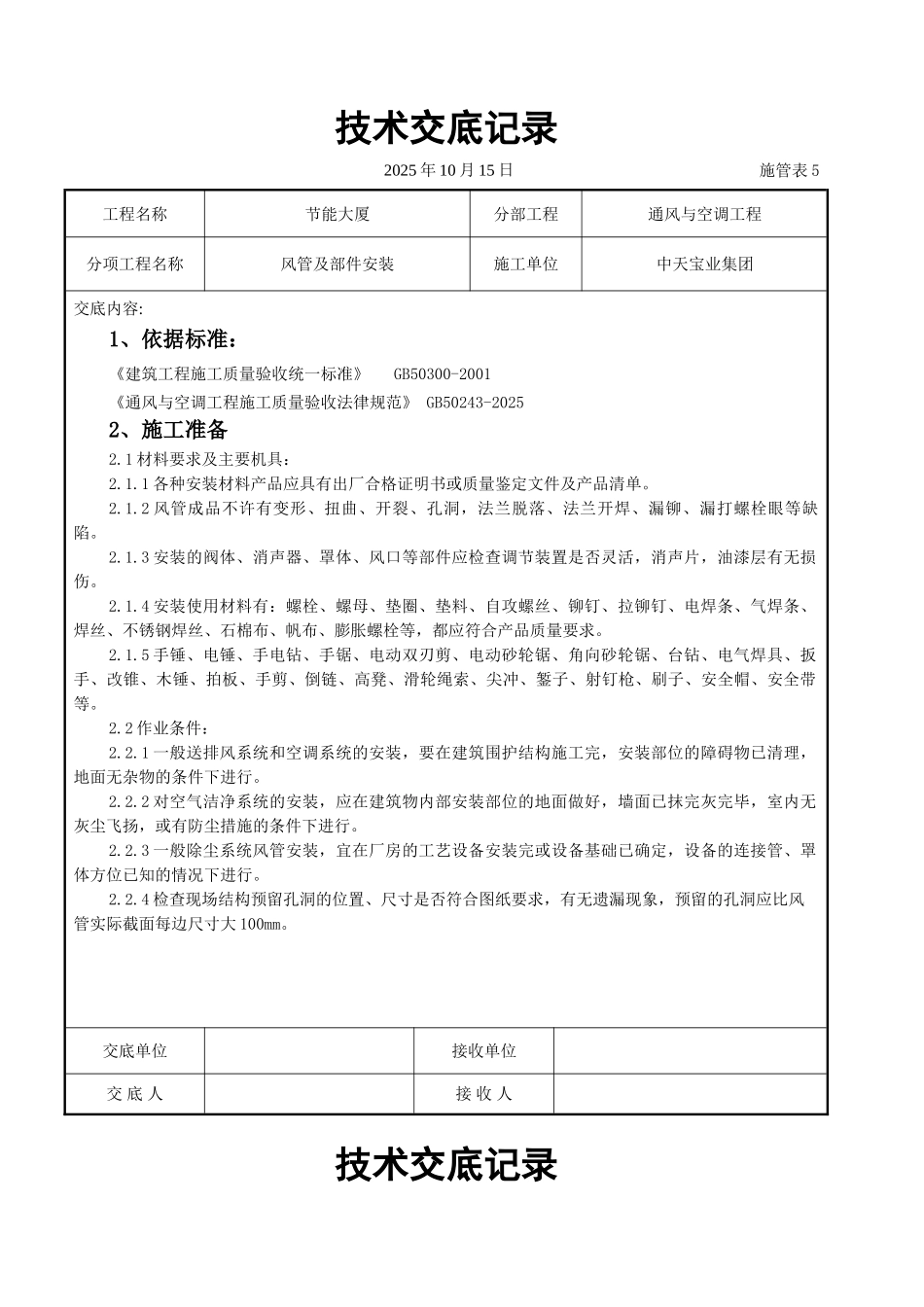

技术交底记录2025 年 10 月 15 日施管表 5工程名称节能大厦分部工程通风与空调工程分项工程名称风管及部件安装施工单位中天宝业集团交底内容:1、依据标准：《建筑工程施工质量验收统一标准》 GB50300-2001《通风与空调工程施工质量验收法律规范》 GB50243-20252、施工准备2.1 材料要求及主要机具：2.1.1 各种安装材料产品应具有出厂合格证明书或质量鉴定文件及产品清单。2.1.2 风管成品不许有变形、扭曲、开裂、孔洞，法兰脱落、法兰开焊、漏铆、漏打螺栓眼等缺陷。2.1.3 安装的阀体、消声器、罩体、风口等部件应检查调节装置是否灵活，消声片，油漆层有无损伤。2.1.4 安装使用材料有：螺栓、螺母、垫圈、垫料、自攻螺丝、铆钉、拉铆钉、电焊条、气焊条、焊丝、不锈钢焊丝、石棉布、帆布、膨胀螺栓等，都应符合产品质量要求。2.1.5 手锤、电锤、手电钻、手锯、电动双刃剪、电动砂轮锯、角向砂轮锯、台钻、电气焊具、扳手、改锥、木锤、拍板、手剪、倒链、高凳、滑轮绳索、尖冲、錾子、射钉枪、刷子、安全帽、安全带等。2.2 作业条件：2.2.1 一般送排风系统和空调系统的安装，要在建筑围护结构施工完，安装部位的障碍物已清理，地面无杂物的条件下进行。2.2.2 对空气洁净系统的安装，应在建筑物内部安装部位的地面做好，墙面已抹完灰完毕，室内无灰尘飞扬，或有防尘措施的条件下进行。2.2.3 一般除尘系统风管安装，宜在厂房的工艺设备安装完或设备基础已确定，设备的连接管、罩体方位已知的情况下进行。2.2.4 检查现场结构预留孔洞的位置、尺寸是否符合图纸要求，有无遗漏现象，预留的孔洞应比风管实际截面每边尺寸大 100mm。交底单位接收单位交 底 人接 收 人技术交底记录2025 年 10 月 15 日施管表 5工程名称节能大厦分部工程通风与空调工程分项工程名称风管及部件安装施工单位中天宝业集团交底内容:2.2.5 作业地点要有相应的辅助设计，如梯子、架子等，及电源和安全防护装置、消防器材等。2.2.6 风管安装应有设计的图纸及大样图，并有施工员的技术、质量、安全交底。3、操作工艺3.1 工艺流程：交底单位接收单位交 底 人接 收 人技术交底记录预检风管排列无法兰连接（抱箍式插条式）设置吊点确定标高制作吊架安装吊架法兰连接（垫料穿螺丝）评定检验安装就位找平找正风管2025 年 10 月 15 日施管表 5工程名称节能大厦分部工程通风与空调工程分项工程名称风管及部件安装施工单位中天宝业集团交底内容:3...
