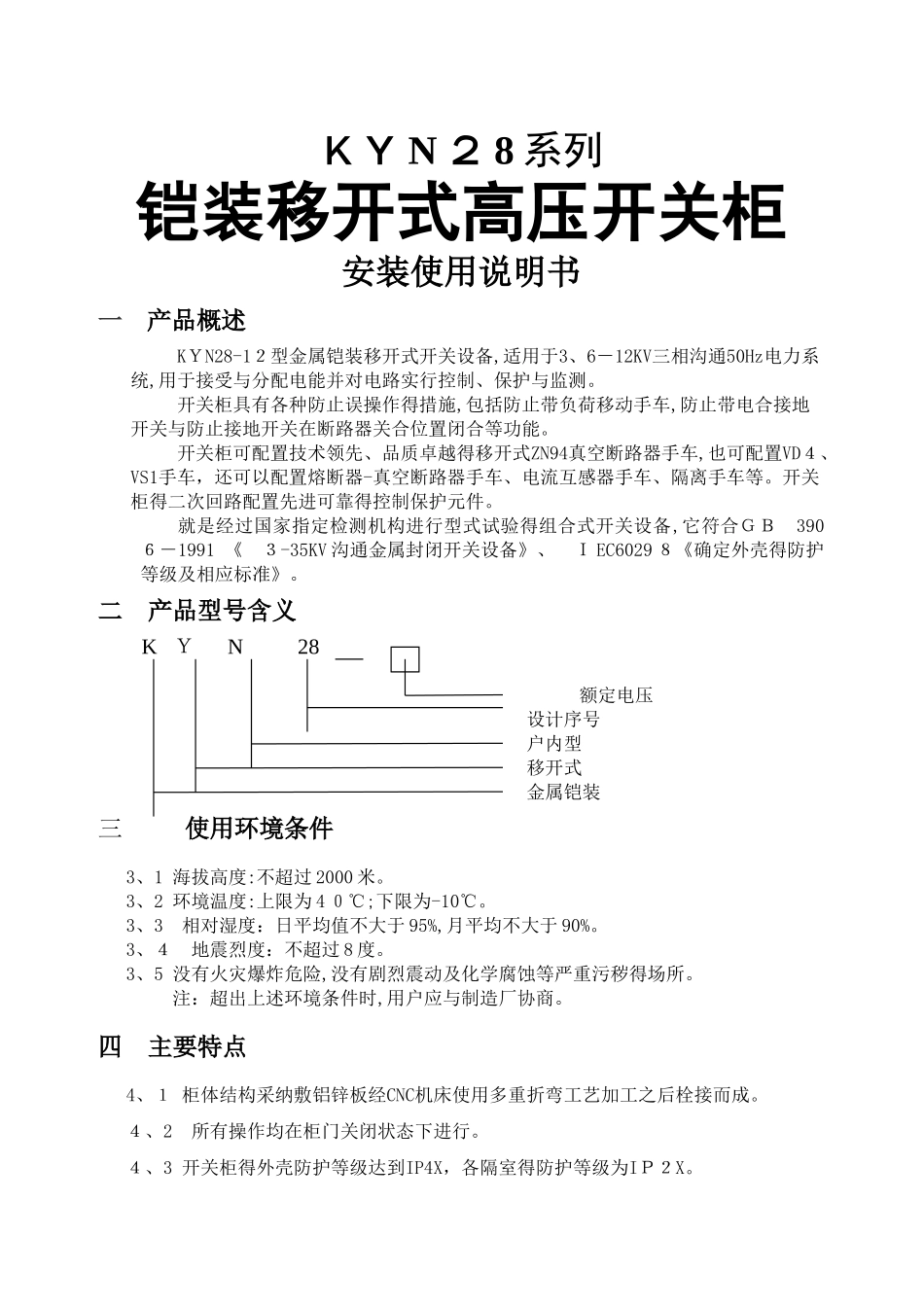

高压开关柜安装使用说明书_第1页
1/7

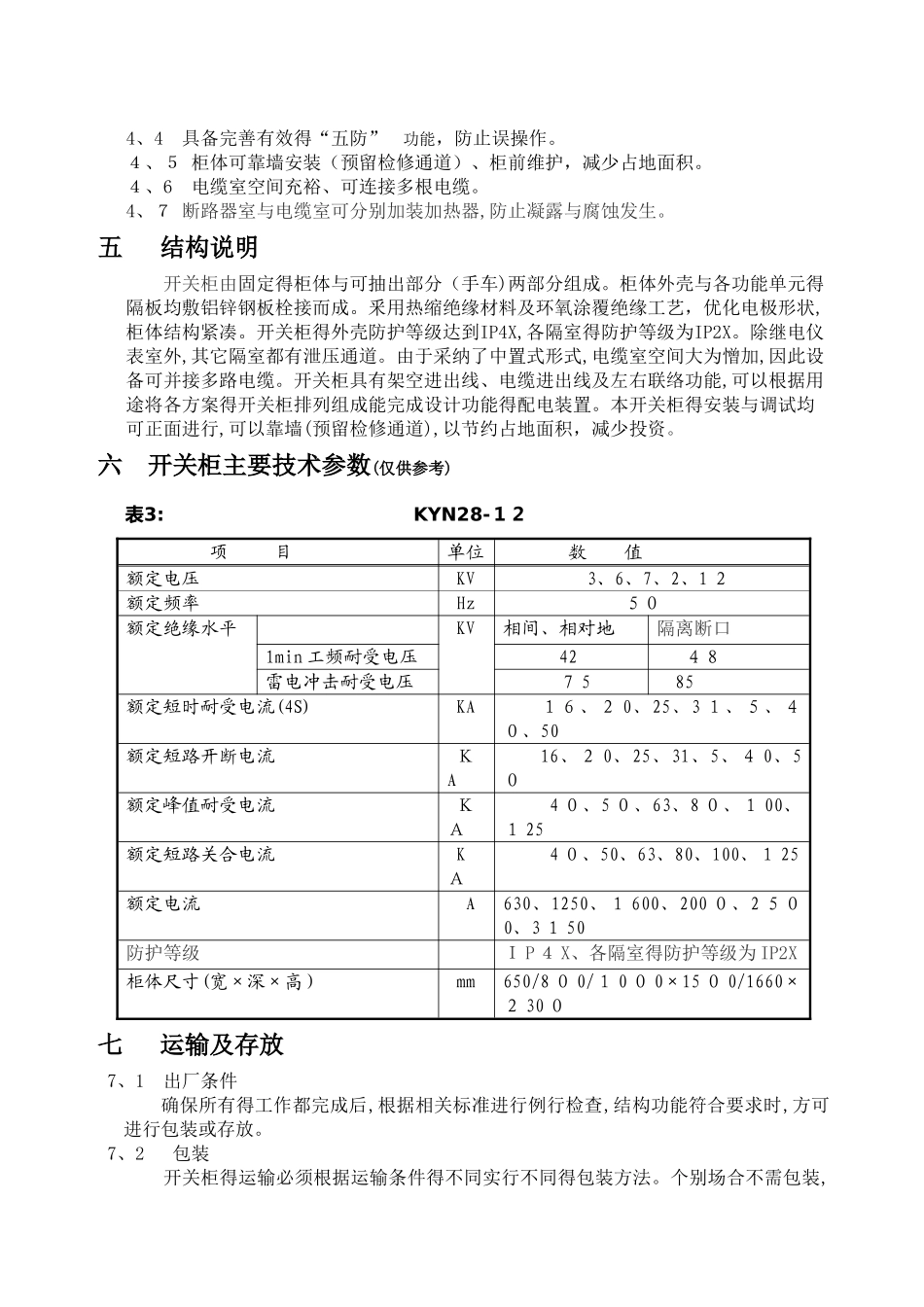

高压开关柜安装使用说明书_第2页
2/7

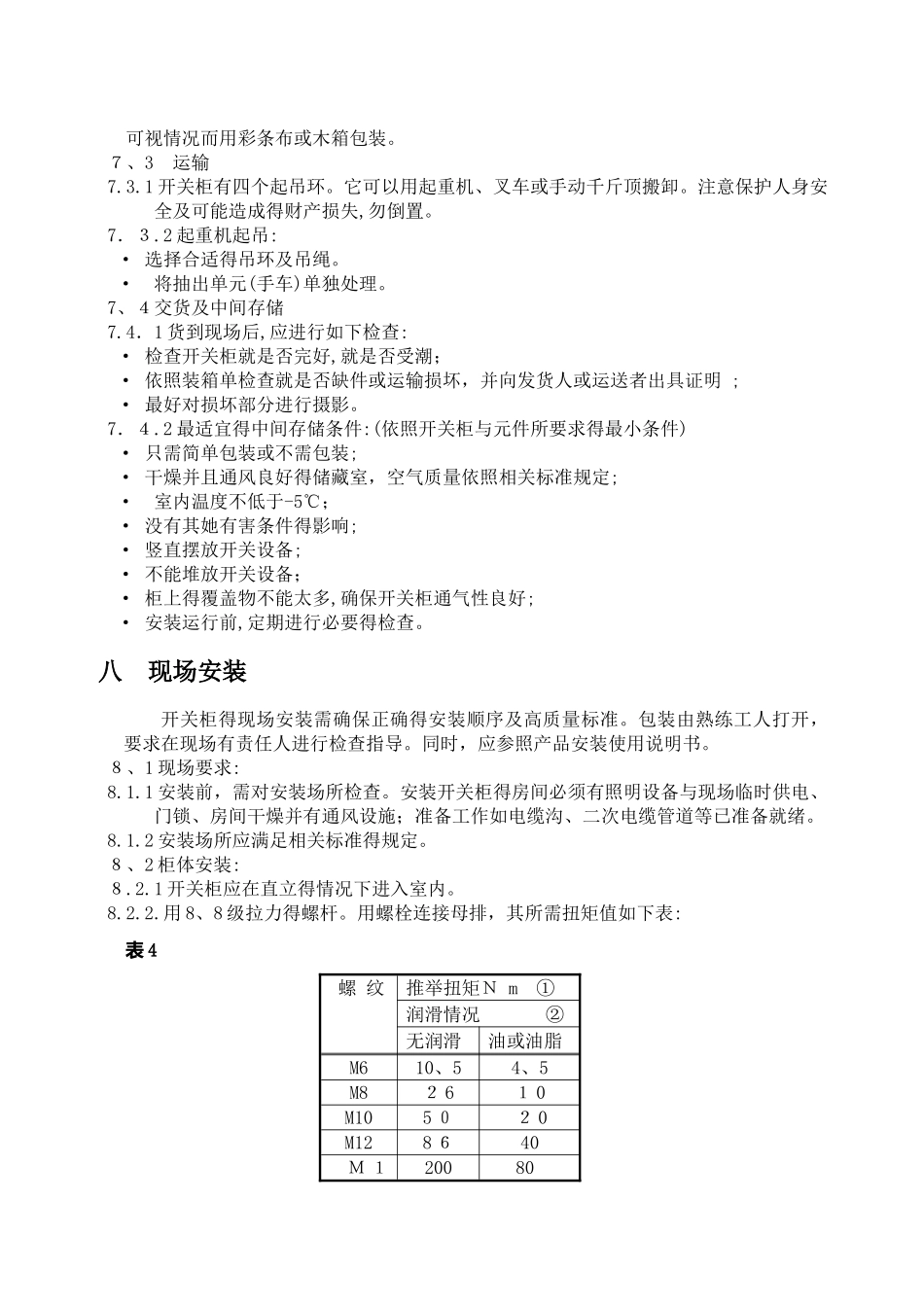

高压开关柜安装使用说明书_第3页
3/7
KY N 2 8 系列铠装移开式高压开关柜安装使用说明书一 产品概述KYN28-12型金属铠装移开式开关设备,适用于3、6-12KV三相沟通50Hz电力系统,用于接受与分配电能并对电路实行控制、保护与监测。 开关柜具有各种防止误操作得措施,包括防止带负荷移动手车,防止带电合接地开关与防止接地开关在断路器关合位置闭合等功能。开关柜可配置技术领先、品质卓越得移开式ZN94真空断路器手车,也可配置VD4、VS1手车,还可以配置熔断器-真空断路器手车、电流互感器手车、隔离手车等。开关柜得二次回路配置先进可靠得控制保护元件。就是经过国家指定检测机构进行型式试验得组合式开关设备,它符合GB 3906-1991 《 3-35KV 沟通金属封闭开关设备》、 I EC6029 8《确定外壳得防护等级及相应标准》。二 产品型号含义K Y N 28 额定电压设计序号户内型移开式金属铠装三 使用环境条件 3、1 海拔高度:不超过 2000 米。3、2 环境温度:上限为 4 0℃;下限为-10℃。3、3 相对湿度:日平均值不大于 95%,月平均不大于 90%。3、4 地震烈度:不超过 8 度。3、5 没有火灾爆炸危险,没有剧烈震动及化学腐蚀等严重污秽得场所。注:超出上述环境条件时,用户应与制造厂协商。四 主要特点4、1 柜体结构采纳敷铝锌板经CNC机床使用多重折弯工艺加工之后栓接而成。4、2 所有操作均在柜门关闭状态下进行。4、3 开关柜得外壳防护等级达到IP4X,各隔室得防护等级为IP2X。4、4 具备完善有效得“五防” 功能,防止误操作。4、5 柜体可靠墙安装(预留检修通道)、柜前维护,减少占地面积。4、6 电缆室空间充裕、可连接多根电缆。4、7 断路器室与电缆室可分别加装加热器,防止凝露与腐蚀发生。五 结构说明开关柜由固定得柜体与可抽出部分(手车)两部分组成。柜体外壳与各功能单元得隔板均敷铝锌钢板栓接而成。釆用热缩绝缘材料及环氧涂覆绝缘工艺,优化电极形状,柜体结构紧凑。开关柜得外壳防护等级达到IP4X,各隔室得防护等级为IP2X。除继电仪表室外,其它隔室都有泄压通道。由于采纳了中置式形式,电缆室空间大为憎加,因此设备可并接多路电缆。开关柜具有架空进出线、电缆进出线及左右联络功能,可以根据用途将各方案得开关柜排列组成能完成设计功能得配电装置。本开关柜得安装与调试均可正面进行,可以靠墙(预留检修通道),以节约占地面积,减少投资。六 开关柜主要技术参数(仅供参考)表3: KYN28-12项 目单位数 值额定电压KV3、6...
