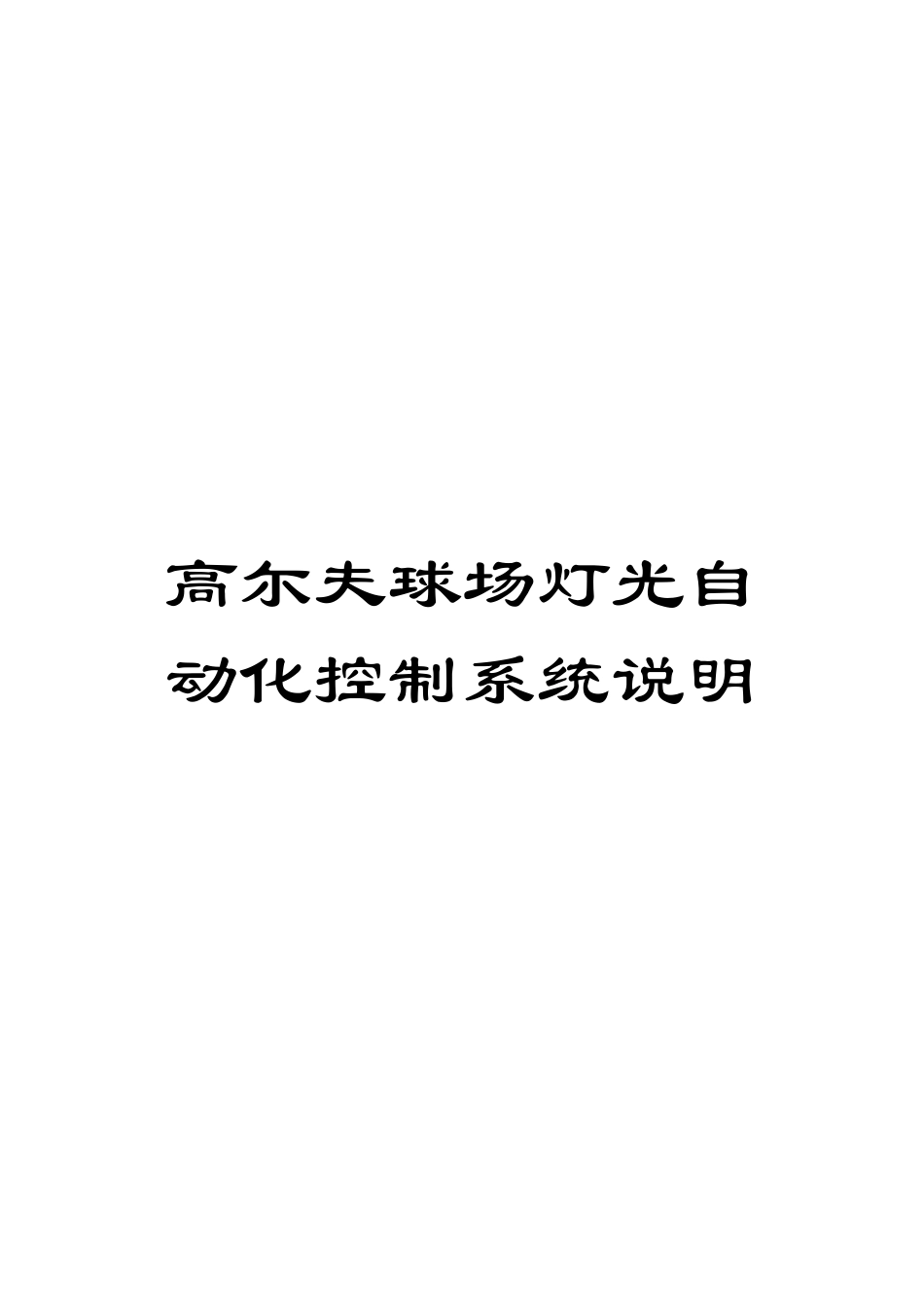

高尓夫球场灯光自动化控制系统说明模板

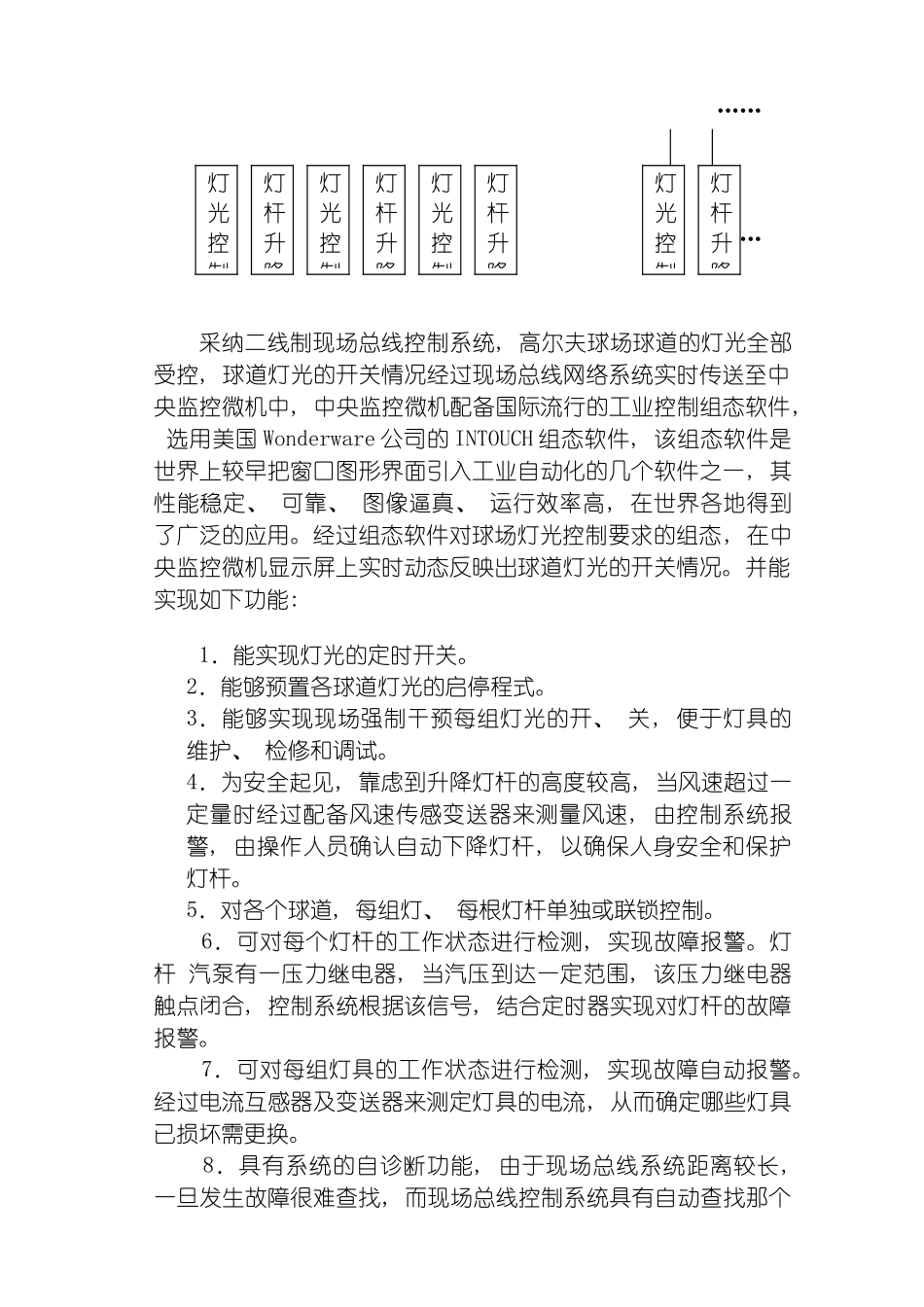

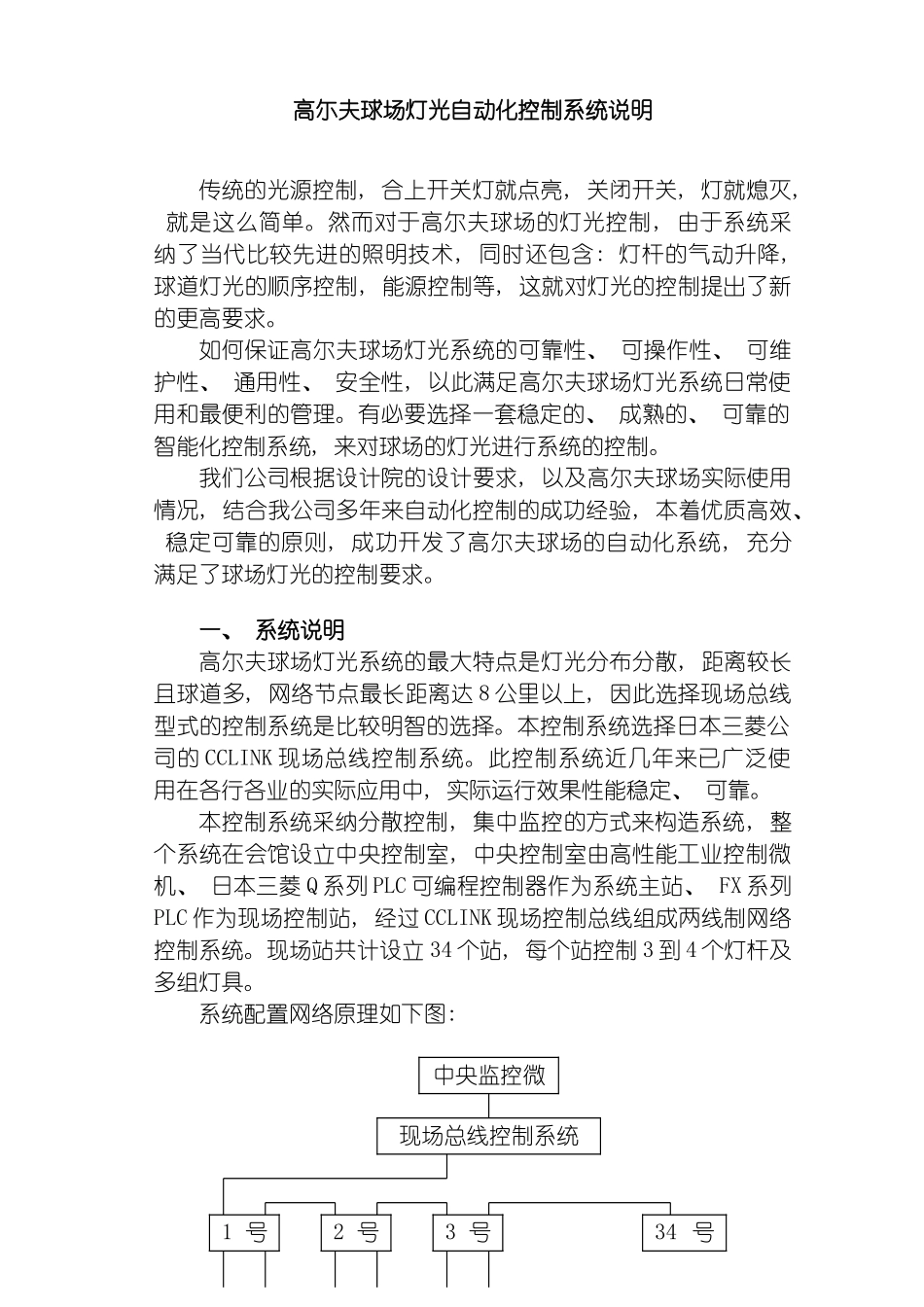

高尓夫球场灯光自动化控制系统说明高尓夫球场灯光自动化控制系统说明传统的光源控制, 合上开关灯就点亮, 关闭开关, 灯就熄灭, 就是这么简单。然而对于高尔夫球场的灯光控制, 由于系统采纳了当代比较先进的照明技术, 同时还包含: 灯杆的气动升降, 球道灯光的顺序控制, 能源控制等, 这就对灯光的控制提出了新的更高要求。如何保证高尔夫球场灯光系统的可靠性、 可操作性、 可维护性、 通用性、 安全性, 以此满足高尔夫球场灯光系统日常使用和最便利的管理。有必要选择一套稳定的、 成熟的、 可靠的智能化控制系统, 来对球场的灯光进行系统的控制。我们公司根据设计院的设计要求, 以及高尔夫球场实际使用情况, 结合我公司多年来自动化控制的成功经验, 本着优质高效、 稳定可靠的原则, 成功开发了高尔夫球场的自动化系统, 充分满足了球场灯光的控制要求。一、 系统说明高尔夫球场灯光系统的最大特点是灯光分布分散, 距离较长且球道多, 网络节点最长距离达 8 公里以上, 因此选择现场总线型式的控制系统是比较明智的选择。本控制系统选择日本三菱公司的 CCLINK 现场总线控制系统。此控制系统近几年来已广泛使用在各行各业的实际应用中, 实际运行效果性能稳定、 可靠。本控制系统采纳分散控制, 集中监控的方式来构造系统, 整个系统在会馆设立中央控制室, 中央控制室由高性能工业控制微机、 日本三菱 Q 系列 PLC 可编程控制器作为系统主站、 FX 系列PLC 作为现场控制站, 经过 CCLINK 现场控制总线组成两线制网络控制系统。现场站共计设立 34 个站, 每个站控制 3 到 4 个灯杆及多组灯具。系统配置网络原理如下图: 中央监控微机现场总线控制系统主站1 号站2 号站3 号站34 号站…………采纳二线制现场总线控制系统, 高尔夫球场球道的灯光全部受控, 球道灯光的开关情况经过现场总线网络系统实时传送至中央监控微机中, 中央监控微机配备国际流行的工业控制组态软件, 选用美国 Wonderware 公司的 INTOUCH 组态软件, 该组态软件是世界上较早把窗口图形界面引入工业自动化的几个软件之一, 其性能稳定、 可靠、 图像逼真、 运行效率高, 在世界各地得到了广泛的应用。经过组态软件对球场灯光控制要求的组态, 在中央监控微机显示屏上实时动态反映出球道灯光的开关情况。并能实现如下功能: 1．能实现灯光的定时开关。2．能够预置各球道灯光的启停程式。3．能够实现现场强制干预每组灯光的...
