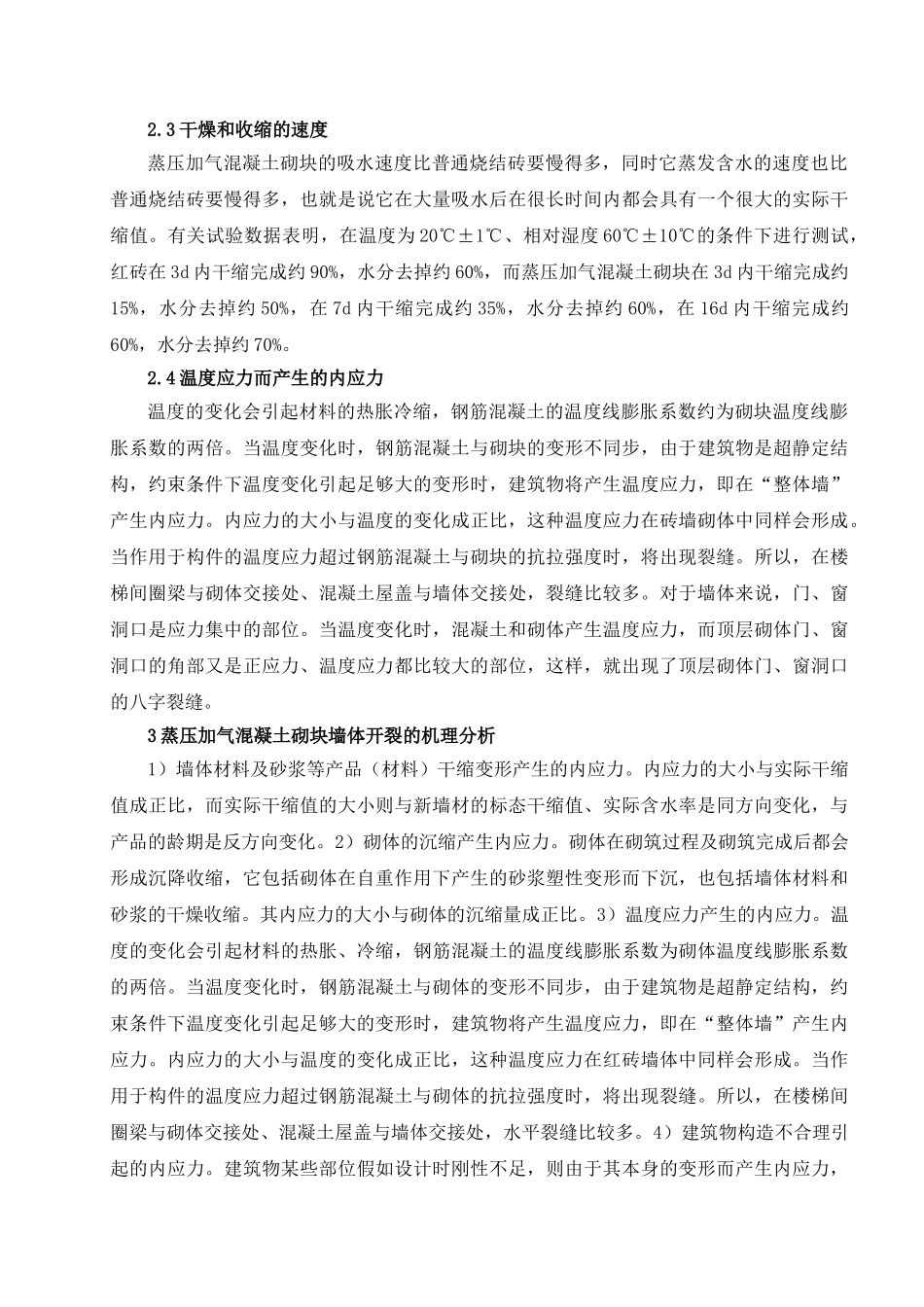

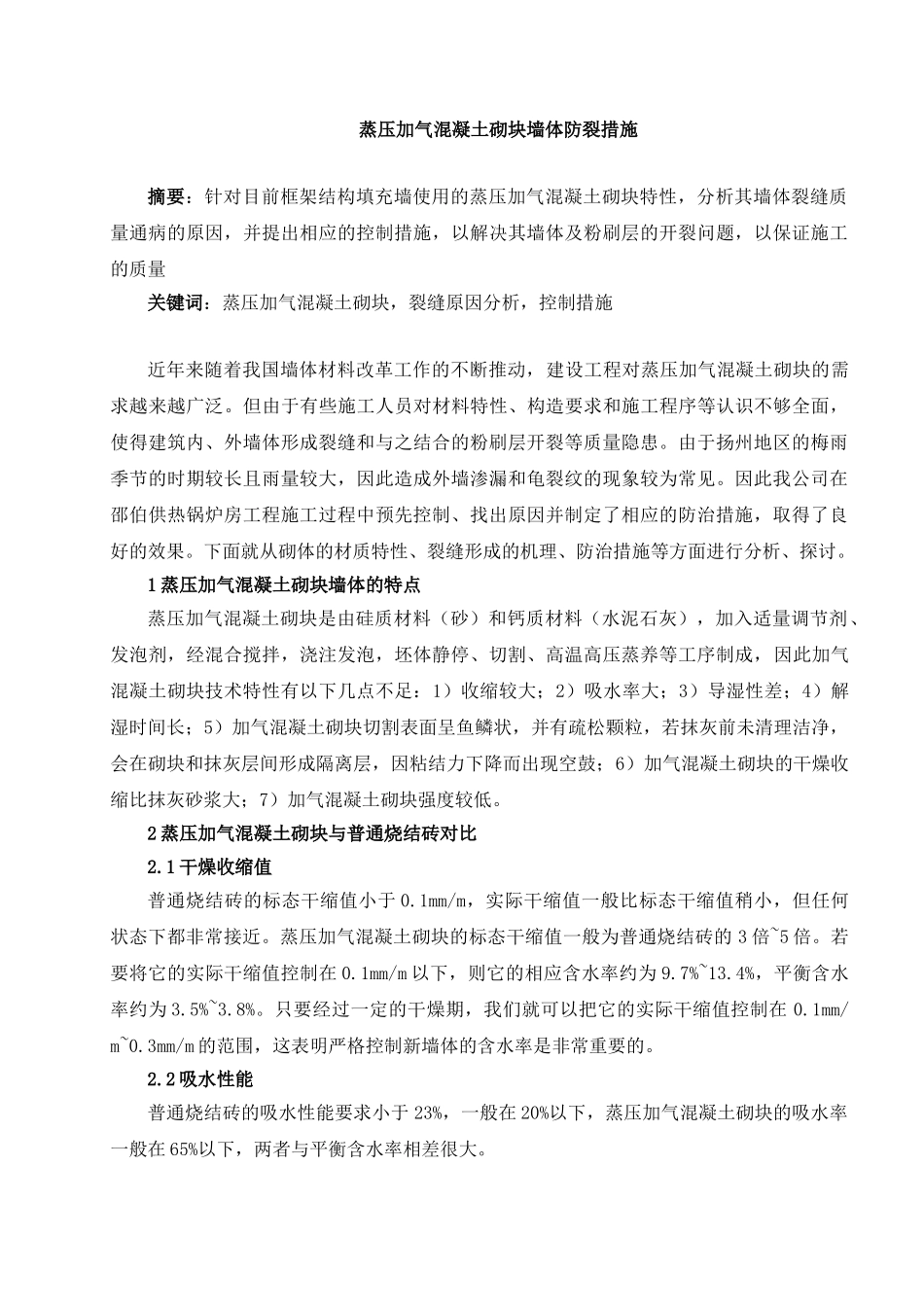

蒸压加气混凝土砌块墙体防裂措施摘要：针对目前框架结构填充墙使用的蒸压加气混凝土砌块特性，分析其墙体裂缝质量通病的原因，并提出相应的控制措施，以解决其墙体及粉刷层的开裂问题，以保证施工的质量关键词：蒸压加气混凝土砌块，裂缝原因分析，控制措施近年来随着我国墙体材料改革工作的不断推动，建设工程对蒸压加气混凝土砌块的需求越来越广泛。但由于有些施工人员对材料特性、构造要求和施工程序等认识不够全面，使得建筑内、外墙体形成裂缝和与之结合的粉刷层开裂等质量隐患。由于扬州地区的梅雨季节的时期较长且雨量较大，因此造成外墙渗漏和龟裂纹的现象较为常见。因此我公司在邵伯供热锅炉房工程施工过程中预先控制、找出原因并制定了相应的防治措施，取得了良好的效果。下面就从砌体的材质特性、裂缝形成的机理、防治措施等方面进行分析、探讨。1 蒸压加气混凝土砌块墙体的特点蒸压加气混凝土砌块是由硅质材料（砂）和钙质材料（水泥石灰），加入适量调节剂、发泡剂，经混合搅拌，浇注发泡，坯体静停、切割、高温高压蒸养等工序制成，因此加气混凝土砌块技术特性有以下几点不足：1）收缩较大；2）吸水率大；3）导湿性差；4）解湿时间长；5）加气混凝土砌块切割表面呈鱼鳞状，并有疏松颗粒，若抹灰前未清理洁净，会在砌块和抹灰层间形成隔离层，因粘结力下降而出现空鼓；6）加气混凝土砌块的干燥收缩比抹灰砂浆大；7）加气混凝土砌块强度较低。2 蒸压加气混凝土砌块与普通烧结砖对比2.1 干燥收缩值普通烧结砖的标态干缩值小于 0.1mm/m，实际干缩值一般比标态干缩值稍小，但任何状态下都非常接近。蒸压加气混凝土砌块的标态干缩值一般为普通烧结砖的 3 倍~5 倍。若要将它的实际干缩值控制在 0.1mm/m 以下，则它的相应含水率约为 9.7%~13.4%，平衡含水率约为 3.5%~3.8%。只要经过一定的干燥期，我们就可以把它的实际干缩值控制在 0.1mm/m~0.3mm/m 的范围，这表明严格控制新墙体的含水率是非常重要的。2.2 吸水性能普通烧结砖的吸水性能要求小于 23%，一般在 20%以下，蒸压加气混凝土砌块的吸水率一般在 65%以下，两者与平衡含水率相差很大。2.3 干燥和收缩的速度蒸压加气混凝土砌块的吸水速度比普通烧结砖要慢得多，同时它蒸发含水的速度也比普通烧结砖要慢得多，也就是说它在大量吸水后在很长时间内都会具有一个很大的实际干缩值。有关试验数据表明，在温度为 20℃±1℃、相对湿度 60℃±10℃的条件下进行测试，红砖...
