008硬母线安装工艺

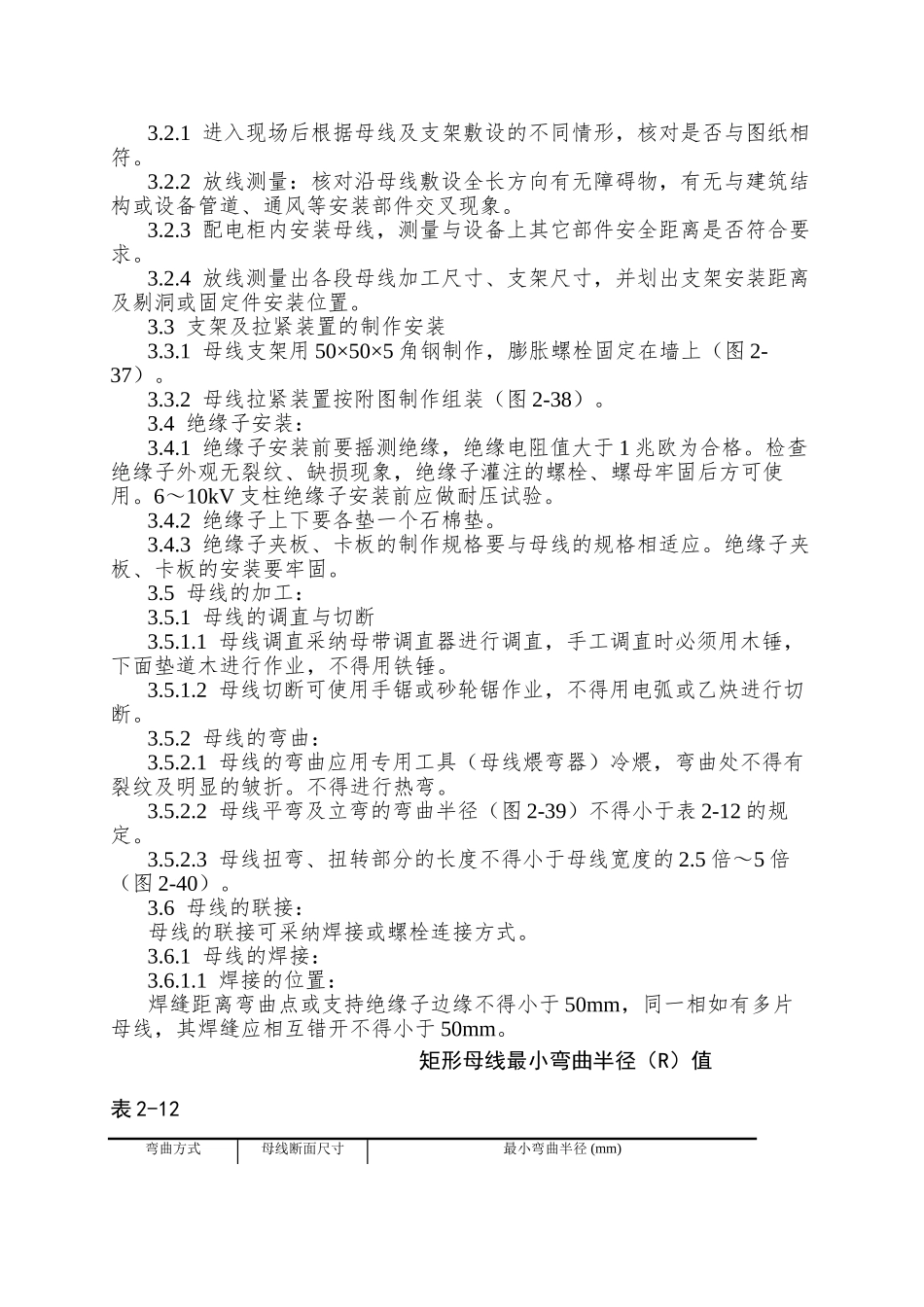

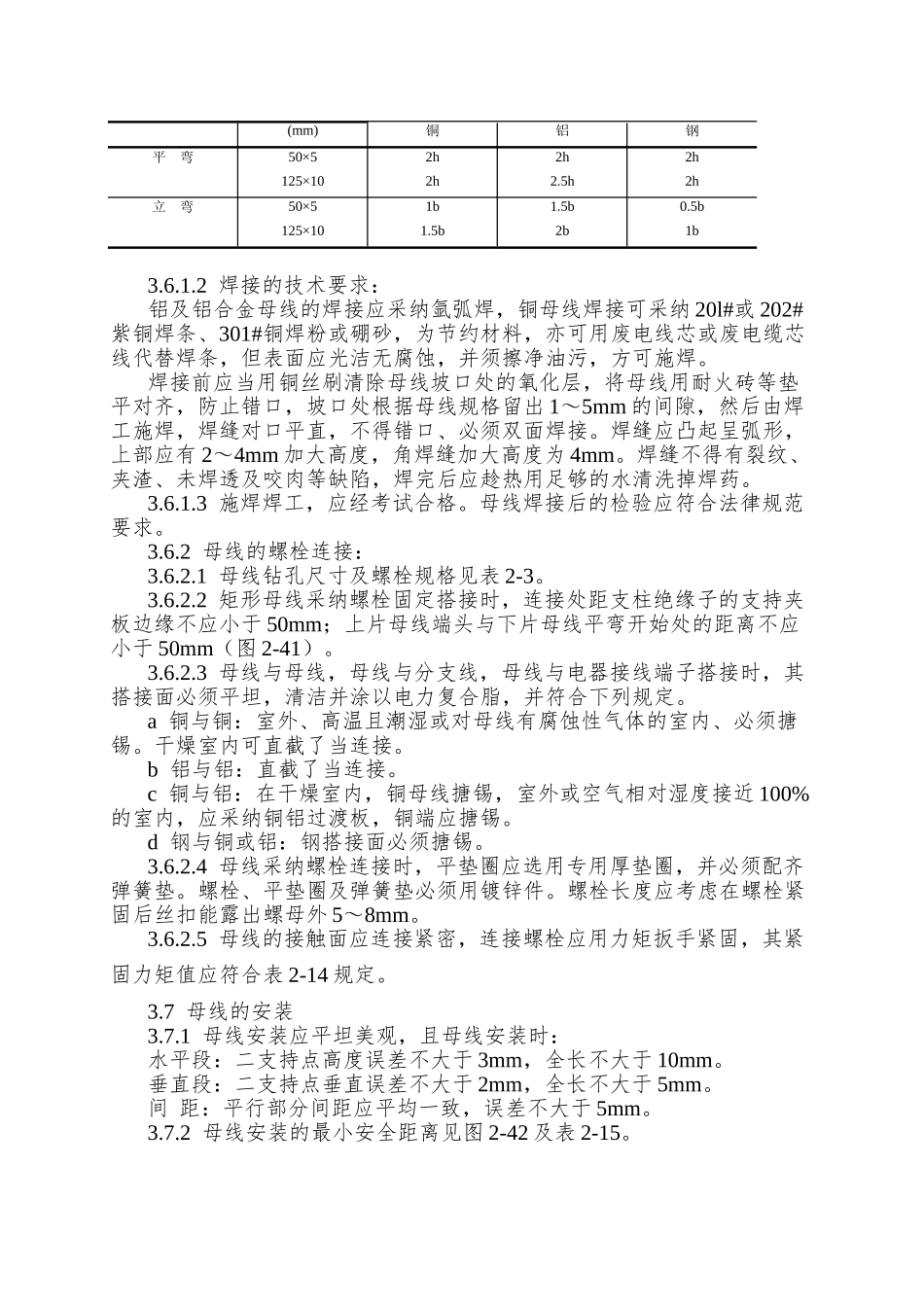

008 硬母线安装工艺1 范畴 本工艺标准适用于 10kV 以下矩型母线安装。2 施工预备 2.1 材料要求： 2.1.1 铜、铝母线应有产品合格及材质证明，并符合表 2-11 的要求。 2.1.2 母线表面应光洁平坦，不应有裂纹、折皱、夹杂物及变形和扭曲现象。 2.1.3 绝缘子及穿墙套管的瓷件，应符合执行国家标准和有关电瓷产品技术条件的规定，并有产品合格证。 2.1.4 绝缘材料的型号、规格、电压等级应符合设计要求。外观无损害及裂纹，绝缘良好。 母线的机械性能和电阻率 表 2-11母线名称母线型号最小抗拉强(N/mm2)最小伸长率(%)20℃时最大电阻率(Ω·mm2/m)铜 母 线TMY25560.01777铝 母 线LMY11530.0290 2.1.5 金属紧固件及卡具，均应采纳热镀锌件。 2.1.6 其他辅料有调合漆，樟丹池、焊条、焊粉等。 2.2 要紧机具： 2.2.1 母线煨弯器、电焊、汽焊工具、钢锯、电锤、砂轮、台钻、手电钻、板锉、钢丝刷、木锤、力矩扳手、铜丝刷。 2.2.2 测试器具：皮尺、钢卷尺、钢板尺、水平、线坠、摇表、万用表、细钢丝或小线。 2.3 施工条件： 2.3.1 母线安装对土建要求：屋顶不漏水，墙面喷浆完毕，场地清理干净，并有一定的加工场所。高空作业脚手架搭设完毕，安全技术部门验收合格。门窗齐全。 2.3.2 电气设备安装完毕，检验合格。 2.3.3 预留孔洞及预埋件尺寸、强度均符合设计要求。 2.3.4 施工图及技术资料齐全。3 操作工艺 3.1 工艺流程：放线测量→支架及拉紧装置制作安装 →绝缘子安装→母线的加工→母线的连接→母线安装→母线涂色刷油 →检查送电 3.2 放线测量： 3.2.1 进入现场后根据母线及支架敷设的不同情形，核对是否与图纸相符。 3.2.2 放线测量：核对沿母线敷设全长方向有无障碍物，有无与建筑结构或设备管道、通风等安装部件交叉现象。 3.2.3 配电柜内安装母线，测量与设备上其它部件安全距离是否符合要求。 3.2.4 放线测量出各段母线加工尺寸、支架尺寸，并划出支架安装距离及剔洞或固定件安装位置。 3.3 支架及拉紧装置的制作安装 3.3.1 母线支架用 50×50×5 角钢制作，膨胀螺栓固定在墙上（图 2-37）。 3.3.2 母线拉紧装置按附图制作组装（图 2-38）。 3.4 绝缘子安装： 3.4.1 绝缘子安装前要摇测绝缘，绝缘电阻值大于 1 兆欧为合格。检查绝缘子外观无裂纹、缺损现象，绝缘子灌注的螺栓、螺母牢固后方可使用。6～10kV 支柱绝缘子安装前应做耐压试验。 3.4.2 绝缘子上下...
