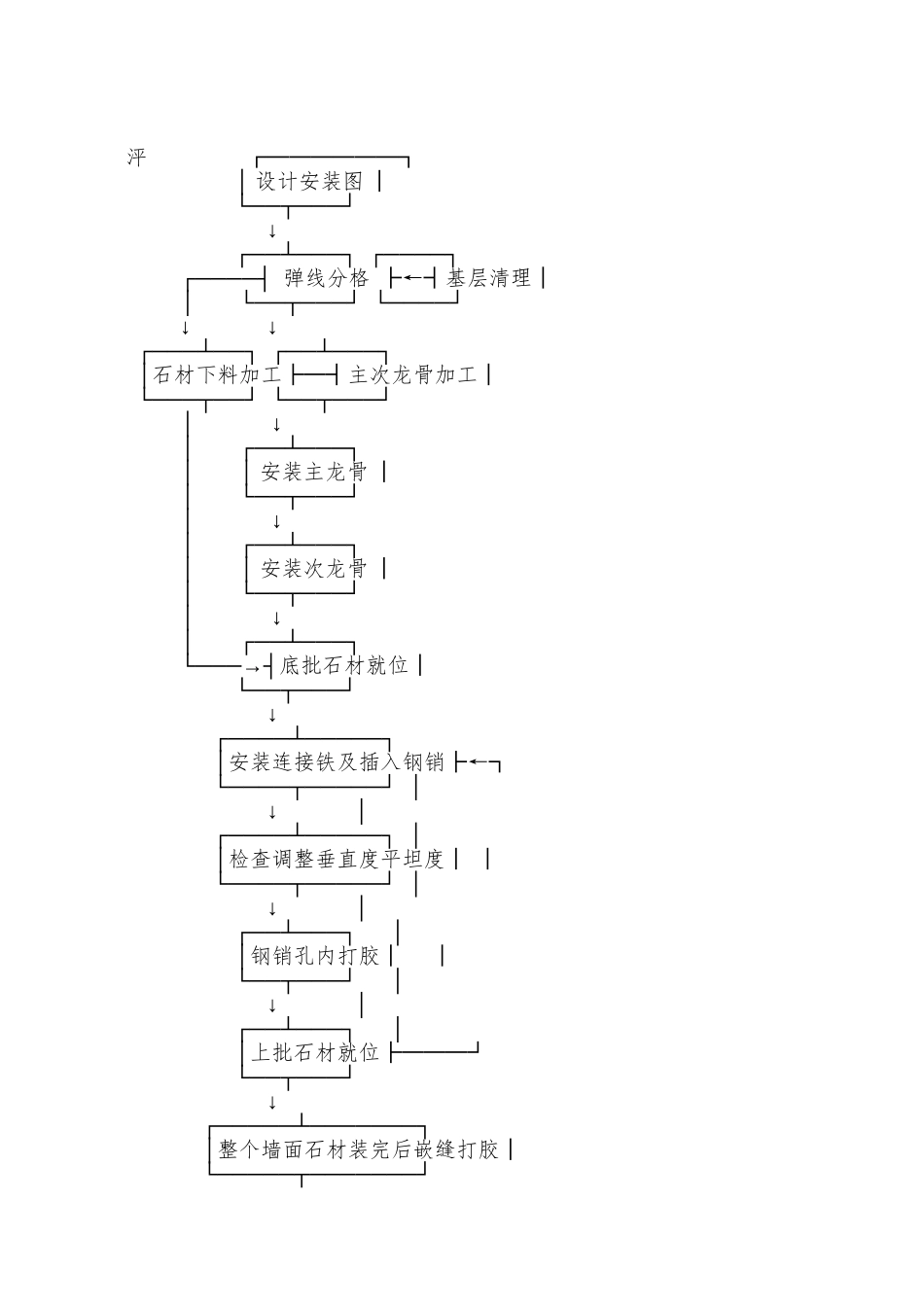

009 干挂法大理石施工 一 工程概况： 上海仲盛金融中心大厦位于上海市虹桥开发区，延安西路仙露路口，建筑面积 37000m 攩 2 攪，地下两层，地上二十八层，总高度 100m，四层以上外墙装饰为金属板及玻璃幕墙，四层以下为绿花岗岩饰面。由于幕墙装饰时，幕墙面与结构墙面的距离约 180mm，为使四层以下花岗岩饰面与上部幕墙表面保持在同一平面上，因此该工程四层以下的花岗岩饰面总计3500m 攩 2 攪全部采纳了干挂施工法。该工程由南通市建筑安装工程总公司总承包，该分项工程于 1995 年 9 月开始施工到同年 11 月底终止，工程施工进展顺利，施工质量优良。 二 墙面花岗岩饰面的几种施工方法比较： 目前国内大理石、花岗岩板材墙面装饰的施工方法大致有三种。 1 传统湿法工艺──在砼墙面或砖墙面上按设计要求事先绑扎好钢筋网，钢筋网与结构预埋件焊接牢固，安装石奢之前将饰面石材根据设计要求用钻头在板侧钻成鼻孔，将铜丝穿入孔内并与钢筋网绑扎牢固，在石材与基层墙面之间用 1:2.5 水泥砂浆灌缝。 这种施工方法的缺点是墙面平坦度、垂直度不易操纵，板缝易泛盐霜，阻碍美观，基层处理不行则易引起空鼓脱落现象。 2 湿法改进工艺──其方法差不多与传统湿法工艺相同，要紧不同的是用碳钢弹簧卡代替了铜丝绑扎，在上下层板材之间增加了连接钢销，这种方法的优点是施工比较方便，对操纵垂直度与平坦度较传统湿法工艺有所改进，但这种方法的缺点亦与传统湿法工艺相同。 3 干法施工──干法施工亦有两种方法。其一是把由花岗岩薄板与钢筋细石砼制成磨光花岗岩复合板用连接件将其与结构连成一体，同时在饰面与结构之间形成一个空腔，详见《建筑施工手册》的有关介绍。这种方法工艺复杂，施工质量难于操纵，其二即为本文所介绍的干挂式施工法，它施工方便，易于保证施工质量，分格清楚整齐，整体观感好，有的框架无需砌筑填充墙也可进行花岗岩饰面的施工。 三 干挂式施工的工艺方法： 1 根据墙面花岗岩的分格尺寸要求绘制立面分格图，如图 a 所示，施工时根据分格图在墙面上弹出分格线，并对饰面石料规格下料加工。 2 当饰面基层为框架而无填充墙时，每隔一段距离设一根竖向主龙骨，如图 a 中 3 所示，主龙骨由膨胀螺丝和连接铁件使其与基层墙面或框架梁相连接，主龙骨能够采纳槽钢、方钢或角钢等，主龙骨的材料规格，花岗岩石材与基层之间的间隙综合考虑次龙骨的承诺跨度通过力学运算而定，当基层为墙面时能...
