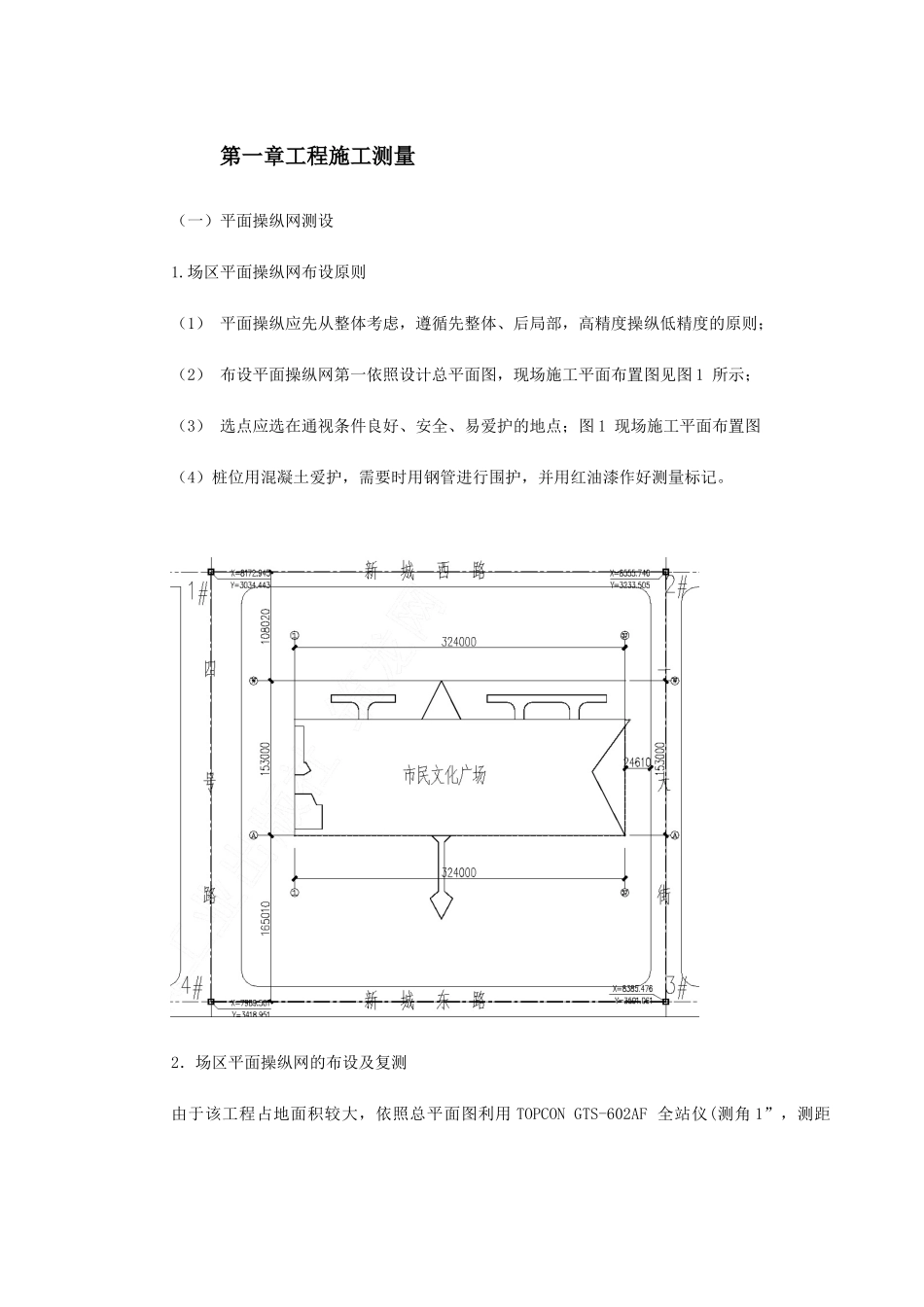

0144 泰达市民文化广场工程施工测量方案第二章 钢结构及膜结构安装测量.................................................15第三章 沉降变形观测...........................................................19第一章工程施工测量（一）平面操纵网测设1.场区平面操纵网布设原则（1） 平面操纵应先从整体考虑，遵循先整体、后局部，高精度操纵低精度的原则；（2） 布设平面操纵网第一依照设计总平面图，现场施工平面布置图见图 1 所示；（3） 选点应选在通视条件良好、安全、易爱护的地点；图 1 现场施工平面布置图（4）桩位用混凝土爱护，需要时用钢管进行围护，并用红油漆作好测量标记。2．场区平面操纵网的布设及复测由于该工程占地面积较大，依照总平面图利用 TOPCON GTS-602AF 全站仪(测角 1”，测距1+1PPM)， 从高级起算点在场区布测一条十字型导线，然后采纳极坐标法，定出建筑物纵横两条主轴线，经角度、距离校测符合点位限差要求后，作为主场区首级面操纵网（如图 1 所示）。地下室的平面操纵应与主场区首级平面操纵同时进行，并要进行相互校核。场区平面操纵网的精度等级依照《工程测量法律规范》（GB 50026-93）要求，操纵网的技术指标必须符合表 1 的规定。操纵网技术指标 表 1等级测角中误差(")边长相对中误差一级±51/300003．建筑物的平面操纵网 首级操纵网布设完成后，建立建筑物平面矩形操纵网（如下图 2）。建筑物平面矩形操纵网悬挂于首级平面操纵网上。图 2 建筑物平面轴线操纵1.高程操纵网的布设原则 （1）为保证建筑物竖向施工的精度要求，在场区内建立高程操纵网。高程操纵网的建立是依照甲方提供的场区水准基点（至少应提供 3 个），采纳 DS2 周密水准仪（精度 1mm/km 往返测）对所提供的水准基点进行复测检查，校测合格后，测设一条附合水准路线，联测场区平面操纵点，以此作为保证施工竖向精度操纵的首要条件。（2） 高程操纵网的精度，采纳三等水准的精度。（3） 在布设附合水准路线前，结合场区情形，在场区与甲方所提供的水准基点间埋设半永久性高程点，埋设 3～6 个月后，再进行联测，测出场区半永久性点的高程，该点也可作为以后沉降观测的基准点。（4） 场区内至少应有 3 个水准点，水准点的间距应小于 1km， 距离建筑物应大于 25m，距离回土边线应不小于 15m。1 2. 高程操纵将测量偏差操纵在法律规范承诺的范畴内（层间测量误差操纵±3mm 内，总高测量偏差小于1...
