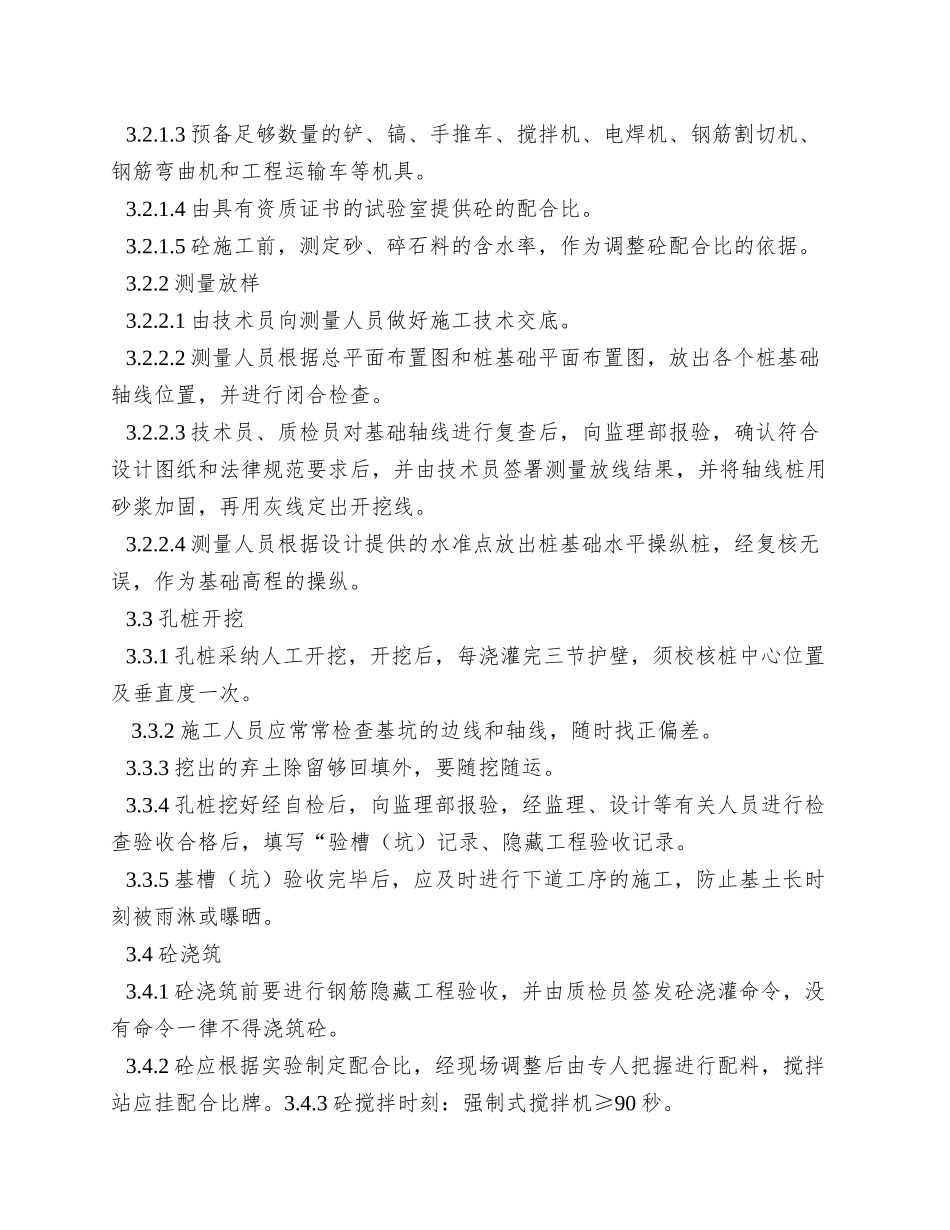

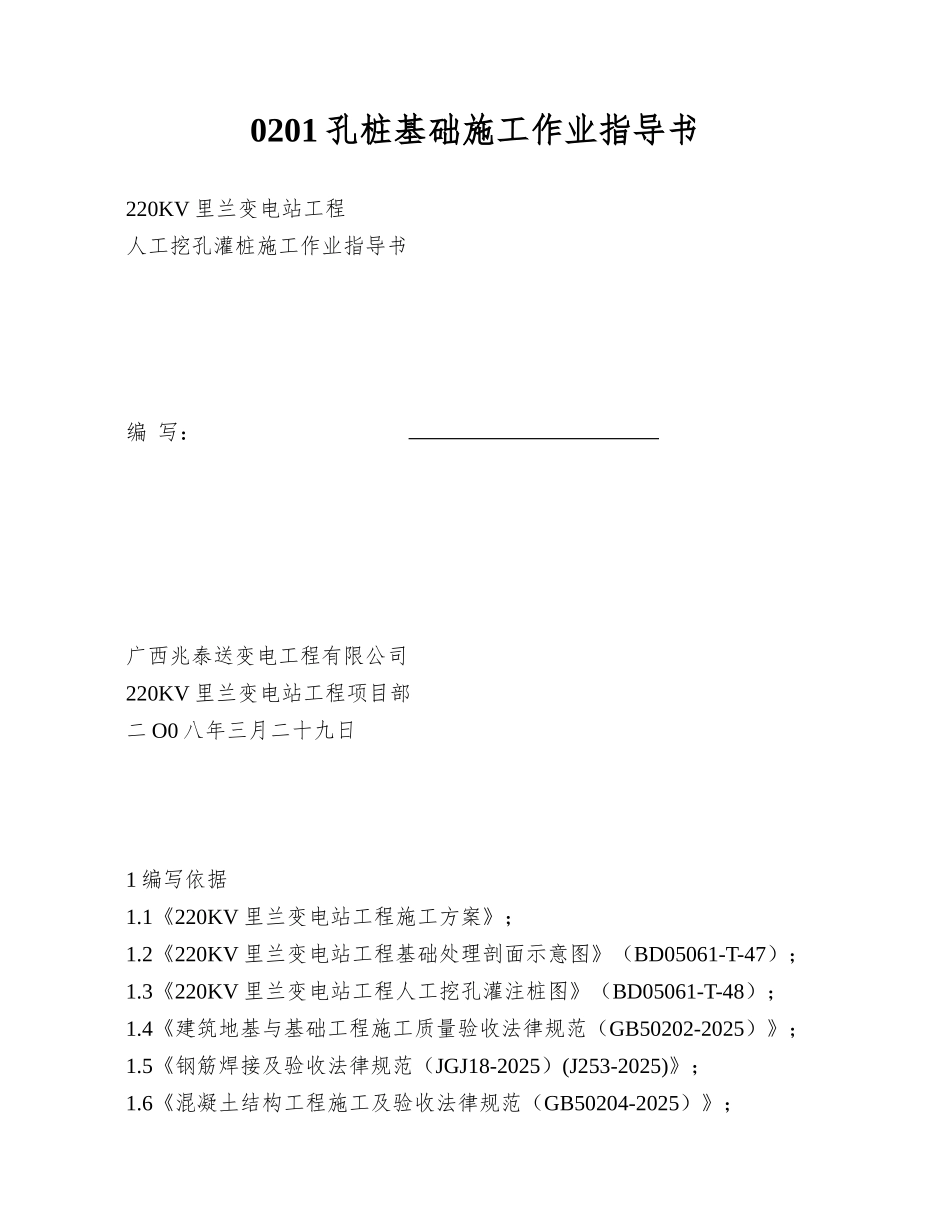

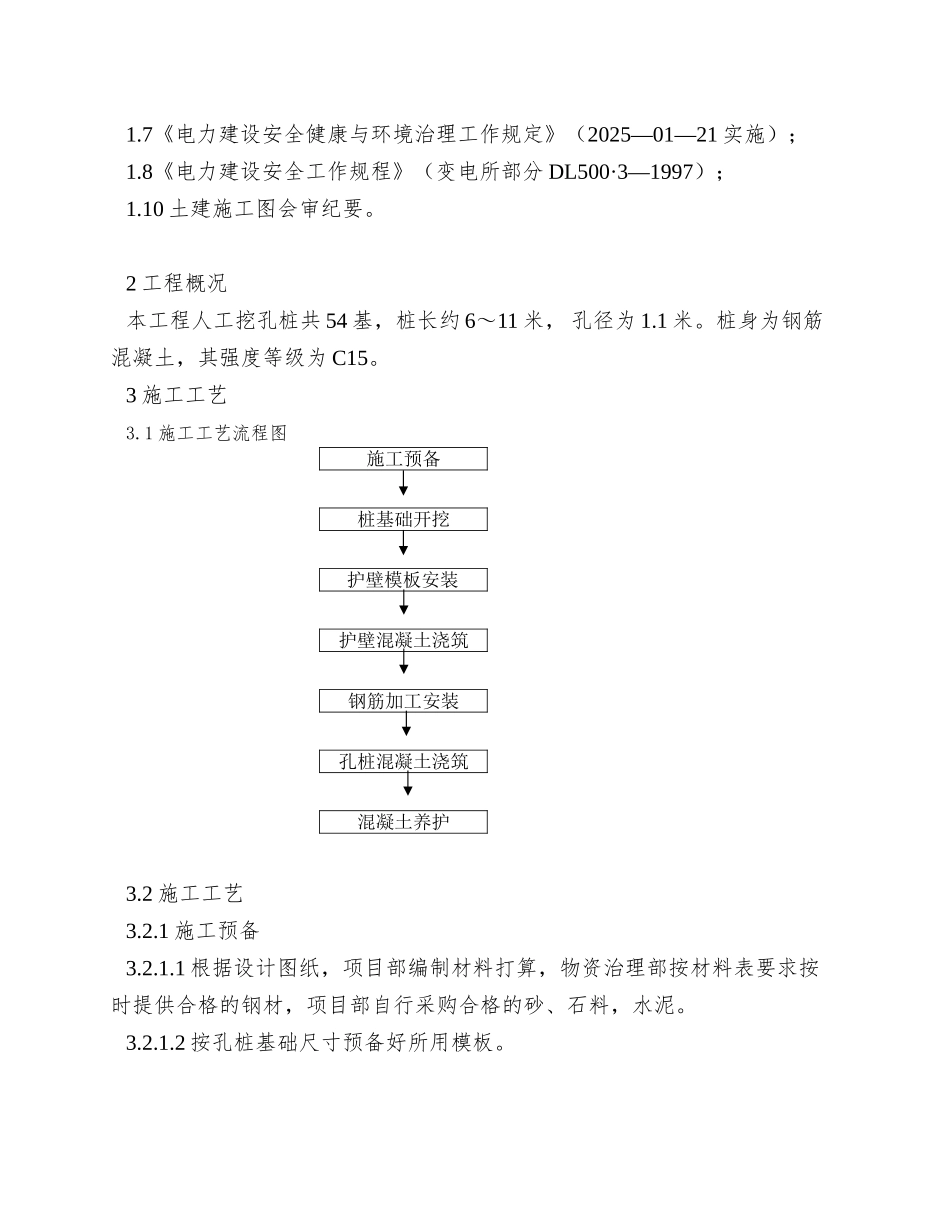

0201 孔桩基础施工作业指导书220KV 里兰变电站工程人工挖孔灌桩施工作业指导书 编 写：广西兆泰送变电工程有限公司220KV 里兰变电站工程项目部二 O0 八年三月二十九日1 编写依据1.1《220KV 里兰变电站工程施工方案》；1.2《220KV 里兰变电站工程基础处理剖面示意图》（BD05061-T-47）；1.3《220KV 里兰变电站工程人工挖孔灌注桩图》（BD05061-T-48）；1.4《建筑地基与基础工程施工质量验收法律规范（GB50202-2025）》；1.5《钢筋焊接及验收法律规范（JGJ18-2025）(J253-2025)》；1.6《混凝土结构工程施工及验收法律规范（GB50204-2025）》；1.7《电力建设安全健康与环境治理工作规定》（2025—01—21 实施）；1.8《电力建设安全工作规程》（变电所部分 DL500·3—1997）；1.10 土建施工图会审纪要。2 工程概况本工程人工挖孔桩共 54 基，桩长约 6～11 米， 孔径为 1.1 米。桩身为钢筋混凝土，其强度等级为 C15。3 施工工艺3.1 施工工艺流程图施工预备桩基础开挖护壁模板安装护壁混凝土浇筑钢筋加工安装孔桩混凝土浇筑混凝土养护3.2 施工工艺3.2.1 施工预备3.2.1.1 根据设计图纸，项目部编制材料打算，物资治理部按材料表要求按时提供合格的钢材，项目部自行采购合格的砂、石料，水泥。3.2.1.2 按孔桩基础尺寸预备好所用模板。3.2.1.3 预备足够数量的铲、镐、手推车、搅拌机、电焊机、钢筋割切机、钢筋弯曲机和工程运输车等机具。3.2.1.4 由具有资质证书的试验室提供砼的配合比。3.2.1.5 砼施工前，测定砂、碎石料的含水率，作为调整砼配合比的依据。3.2.2 测量放样3.2.2.1 由技术员向测量人员做好施工技术交底。3.2.2.2 测量人员根据总平面布置图和桩基础平面布置图，放出各个桩基础轴线位置，并进行闭合检查。3.2.2.3 技术员、质检员对基础轴线进行复查后，向监理部报验，确认符合设计图纸和法律规范要求后，并由技术员签署测量放线结果，并将轴线桩用砂浆加固，再用灰线定出开挖线。3.2.2.4 测量人员根据设计提供的水准点放出桩基础水平操纵桩，经复核无误，作为基础高程的操纵。3.3 孔桩开挖3.3.1 孔桩采纳人工开挖，开挖后，每浇灌完三节护壁，须校核桩中心位置及垂直度一次。 3.3.2 施工人员应常常检查基坑的边线和轴线，随时找正偏差。3.3.3 挖出的弃土除留够回填外，要随挖随运。3.3.4 孔桩挖好经自检后，向监理部报验，经监理、设计等有关人员进行检查验收合格后，填写“验槽（坑）记录、隐藏...
