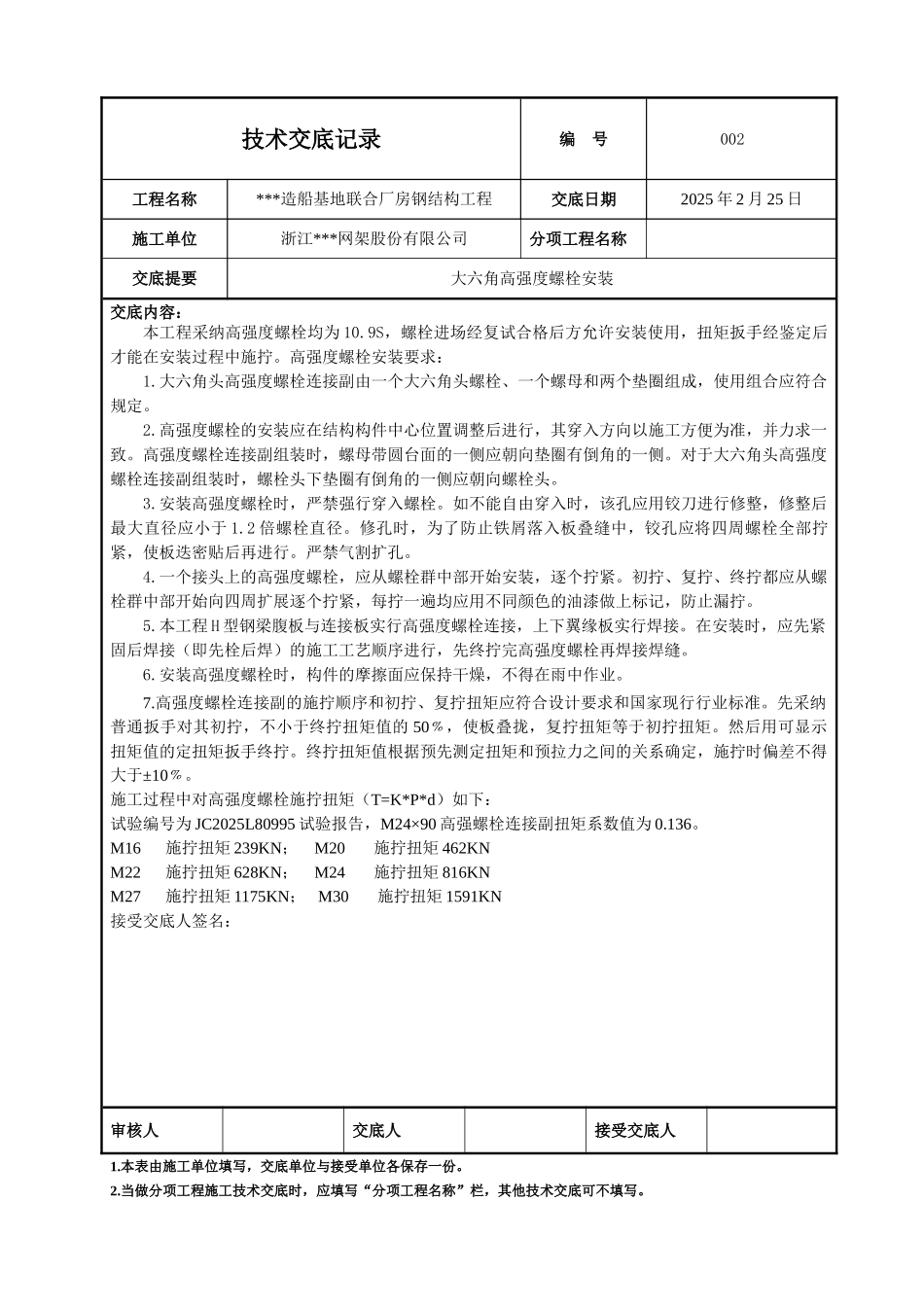

技术交底记录编 号002工程名称***造船基地联合厂房钢结构工程交底日期2025 年 2 月 25 日施工单位浙江***网架股份有限公司分项工程名称交底提要大六角高强度螺栓安装交底内容：本工程采纳高强度螺栓均为 10.9S，螺栓进场经复试合格后方允许安装使用，扭矩扳手经鉴定后才能在安装过程中施拧。高强度螺栓安装要求：1.大六角头高强度螺栓连接副由一个大六角头螺栓、一个螺母和两个垫圈组成，使用组合应符合规定。2.高强度螺栓的安装应在结构构件中心位置调整后进行，其穿入方向以施工方便为准，并力求一致。高强度螺栓连接副组装时，螺母带圆台面的一侧应朝向垫圈有倒角的一侧。对于大六角头高强度螺栓连接副组装时，螺栓头下垫圈有倒角的一侧应朝向螺栓头。3.安装高强度螺栓时，严禁强行穿入螺栓。如不能自由穿入时，该孔应用铰刀进行修整，修整后最大直径应小于 1.2 倍螺栓直径。修孔时，为了防止铁屑落入板叠缝中，铰孔应将四周螺栓全部拧紧，使板迭密贴后再进行。严禁气割扩孔。4.一个接头上的高强度螺栓，应从螺栓群中部开始安装，逐个拧紧。初拧、复拧、终拧都应从螺栓群中部开始向四周扩展逐个拧紧，每拧一遍均应用不同颜色的油漆做上标记，防止漏拧。5.本工程 H 型钢梁腹板与连接板实行高强度螺栓连接，上下翼缘板实行焊接。在安装时，应先紧固后焊接（即先栓后焊）的施工工艺顺序进行，先终拧完高强度螺栓再焊接焊缝。6.安装高强度螺栓时，构件的摩擦面应保持干燥，不得在雨中作业。7.高强度螺栓连接副的施拧顺序和初拧、复拧扭矩应符合设计要求和国家现行行业标准。先采纳普通扳手对其初拧，不小于终拧扭矩值的 50﹪，使板叠拢，复拧扭矩等于初拧扭矩。然后用可显示扭矩值的定扭矩扳手终拧。终拧扭矩值根据预先测定扭矩和预拉力之间的关系确定，施拧时偏差不得大于±10﹪。施工过程中对高强度螺栓施拧扭矩（T=K*P*d）如下：试验编号为 JC2025L80995 试验报告，M24×90 高强螺栓连接副扭矩系数值为 0.136。M16 施拧扭矩 239KN； M20 施拧扭矩 462KNM22 施拧扭矩 628KN； M24 施拧扭矩 816KNM27 施拧扭矩 1175KN； M30 施拧扭矩 1591KN接受交底人签名：审核人交底人接受交底人1.本表由施工单位填写，交底单位与接受单位各保存一份。2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
