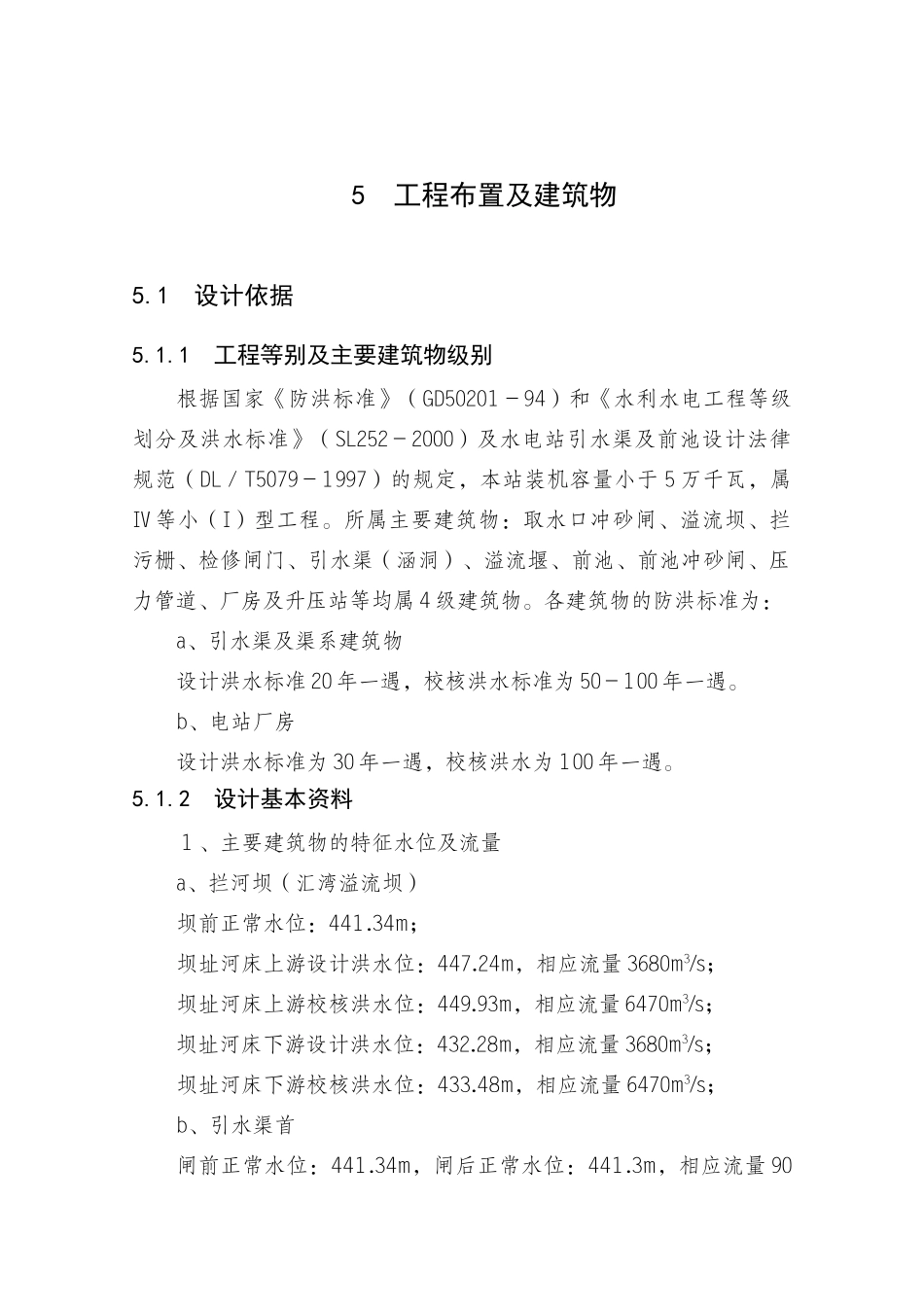

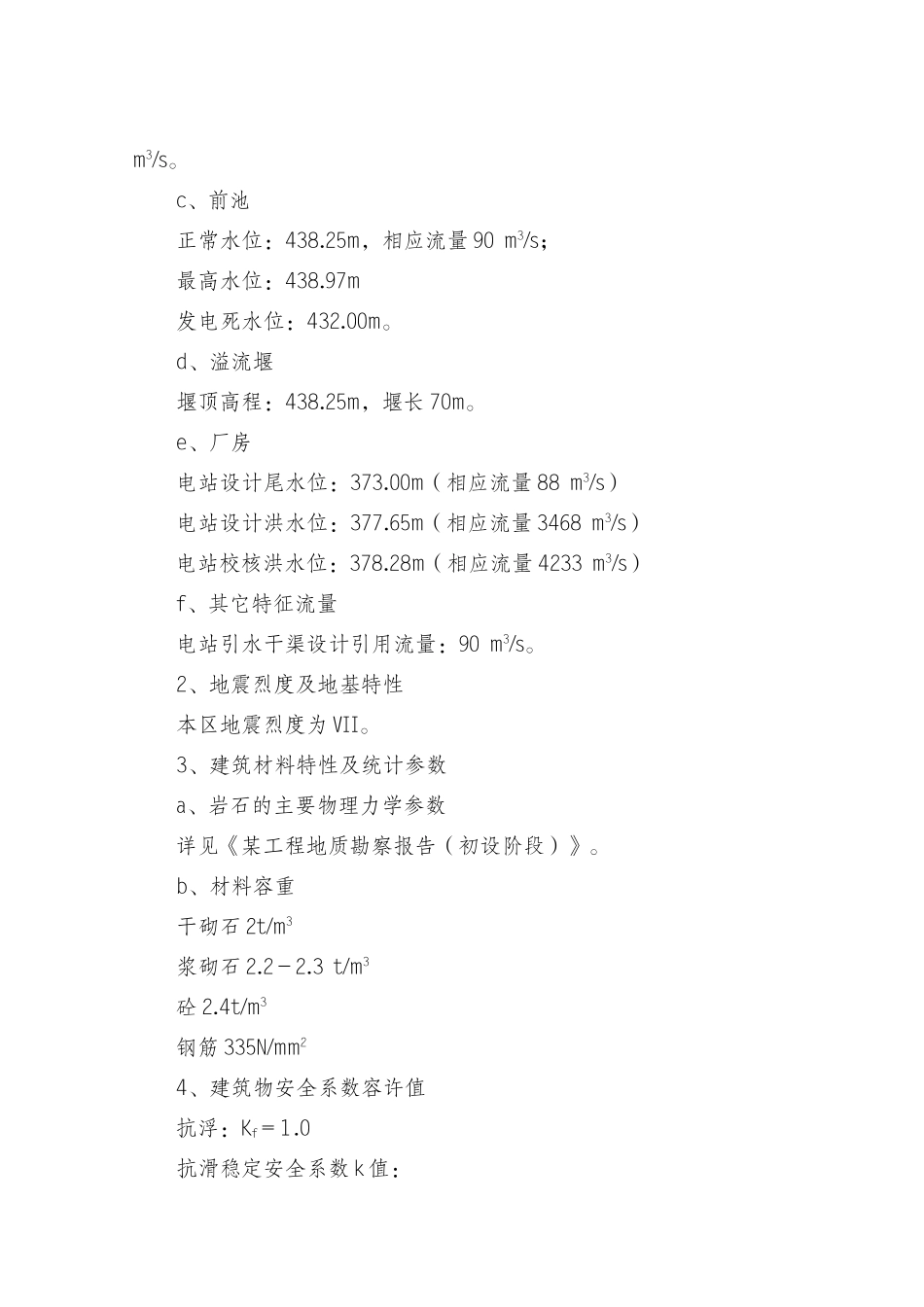

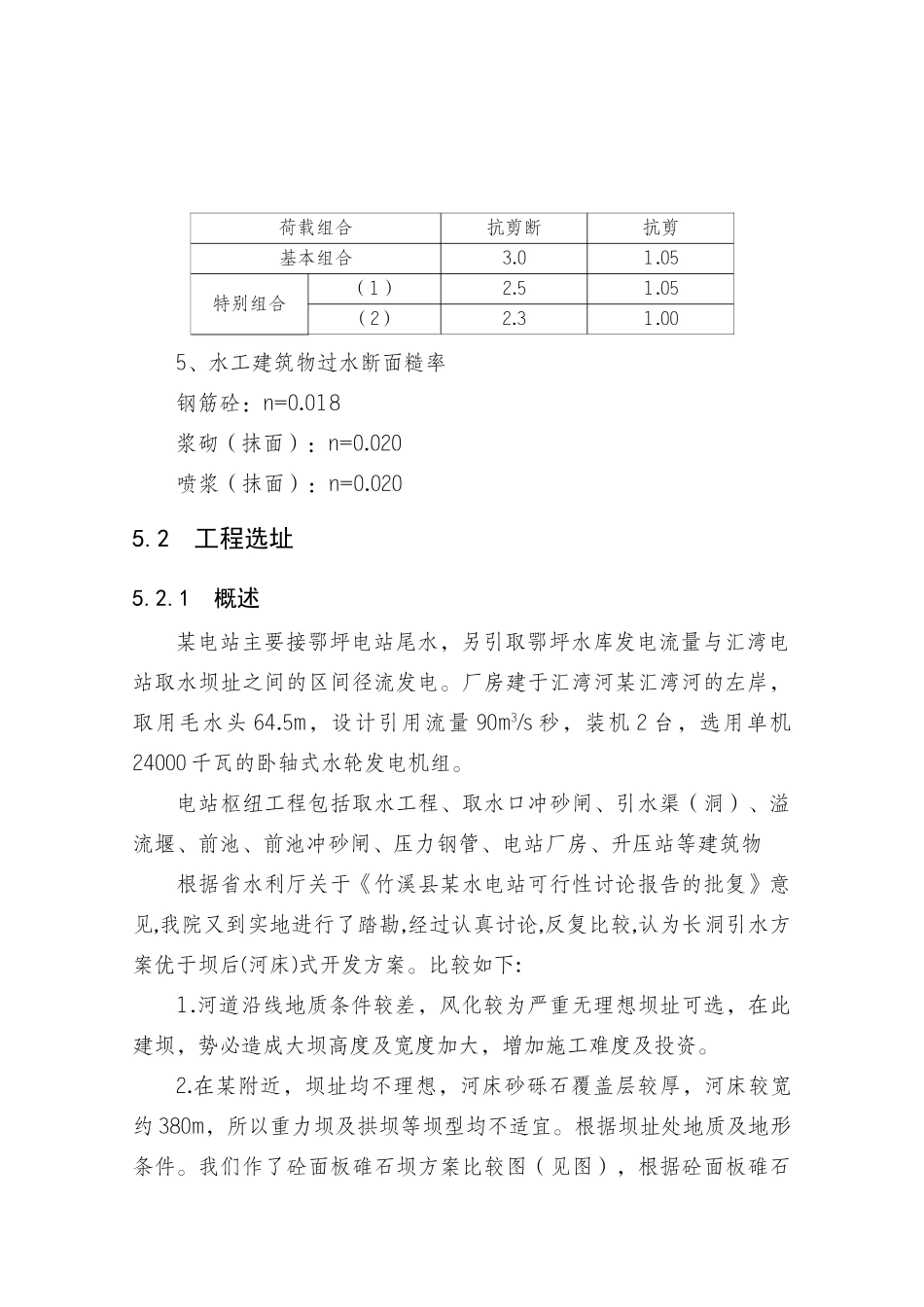

5 工程布置及建筑物5.1 设计依据5.1.1 工程等别及主要建筑物级别根据国家《防洪标准》（GD50201－94）和《水利水电工程等级划分及洪水标准》（SL252－2000）及水电站引水渠及前池设计法律规范（DL／T5079－1997）的规定，本站装机容量小于 5 万千瓦，属IV 等小（I）型工程。所属主要建筑物：取水口冲砂闸、溢流坝、拦污栅、检修闸门、引水渠（涵洞）、溢流堰、前池、前池冲砂闸、压力管道、厂房及升压站等均属 4 级建筑物。各建筑物的防洪标准为：a、引水渠及渠系建筑物设计洪水标准 20 年一遇，校核洪水标准为 50－100 年一遇。b、电站厂房设计洪水标准为 30 年一遇，校核洪水为 100 年一遇。5.1.2 设计基本资料１、主要建筑物的特征水位及流量a、拦河坝（汇湾溢流坝）坝前正常水位：441.34m；坝址河床上游设计洪水位：447.24m，相应流量 3680m3/s；坝址河床上游校核洪水位：449.93m，相应流量 6470m3/s；坝址河床下游设计洪水位：432.28m，相应流量 3680m3/s；坝址河床下游校核洪水位：433.48m，相应流量 6470m3/s；b、引水渠首闸前正常水位：441.34m，闸后正常水位：441.3m，相应流量 90 m3/s。c、前池正常水位：438.25m，相应流量 90 m3/s；最高水位：438.97m发电死水位：432.00m。d、溢流堰堰顶高程：438.25m，堰长 70m。e、厂房电站设计尾水位：373.00m（相应流量 88 m3/s）电站设计洪水位：377.65m（相应流量 3468 m3/s）电站校核洪水位：378.28m（相应流量 4233 m3/s）f、其它特征流量电站引水干渠设计引用流量：90 m3/s。2、地震烈度及地基特性本区地震烈度为 VII。3、建筑材料特性及统计参数a、岩石的主要物理力学参数详见《某工程地质勘察报告（初设阶段）》。b、材料容重干砌石 2t/m3浆砌石 2.2－2.3 t/m3砼 2.4t/m3钢筋 335N/mm24、建筑物安全系数容许值抗浮：Kf＝1.0抗滑稳定安全系数 k 值：荷载组合抗剪断抗剪基本组合3.01.05特别组合（1）2.51.05（2）2.31.005、水工建筑物过水断面糙率钢筋砼：n=0.018浆砌（抹面）：n=0.020喷浆（抹面）：n=0.0205.2 工程选址5.2.1 概述某电站主要接鄂坪电站尾水，另引取鄂坪水库发电流量与汇湾电站取水坝址之间的区间径流发电。厂房建于汇湾河某汇湾河的左岸，取用毛水头 64.5m，设计引用流量 90m3/s 秒，装机 2 台，选用单机24000 千瓦的卧轴式水轮发电机组。电站枢纽工程包括取水工程、取水口冲砂闸、引水渠（洞）、溢流堰、前池、前池冲砂...
