08外脚手架工程和垂直运输设施

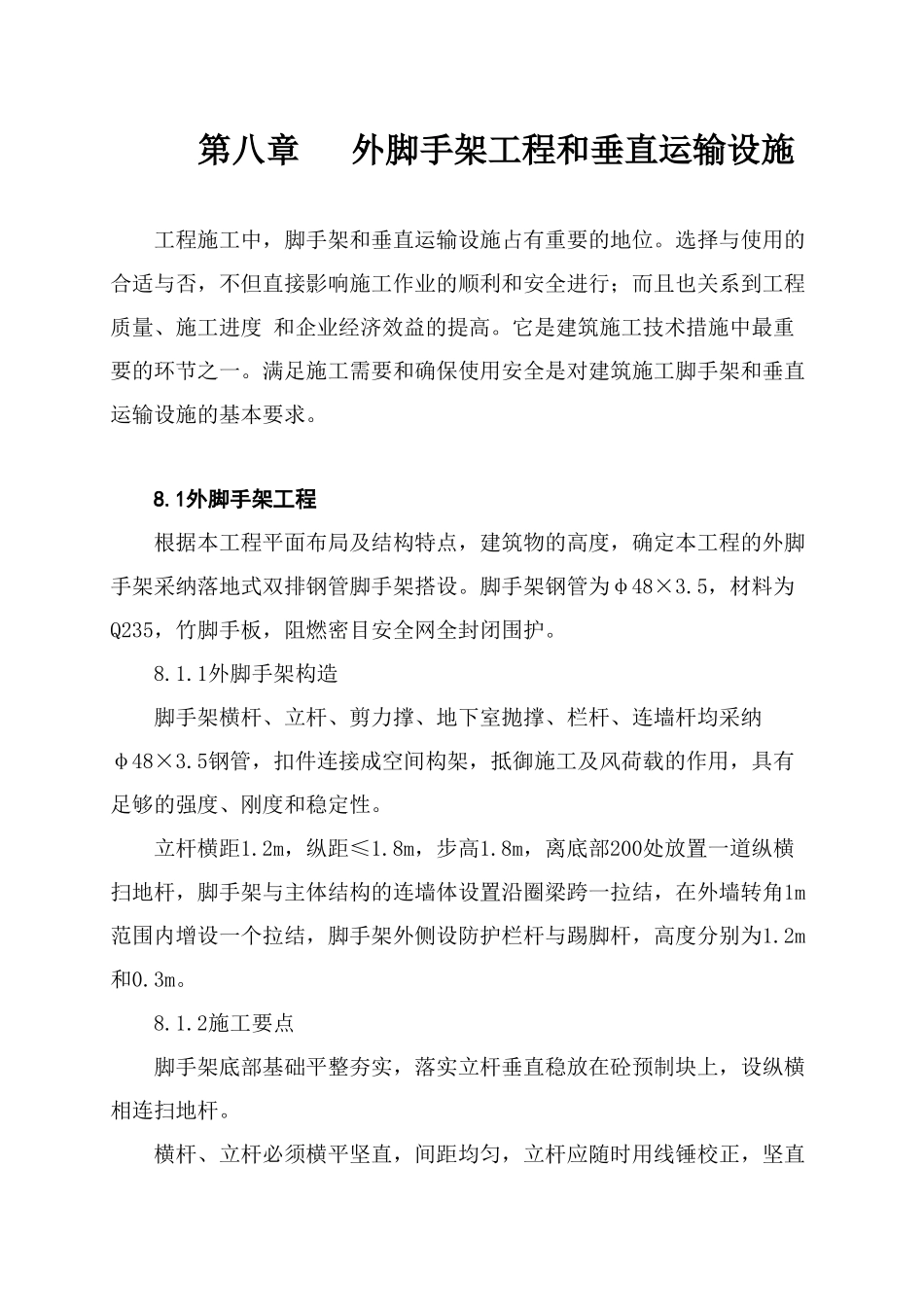

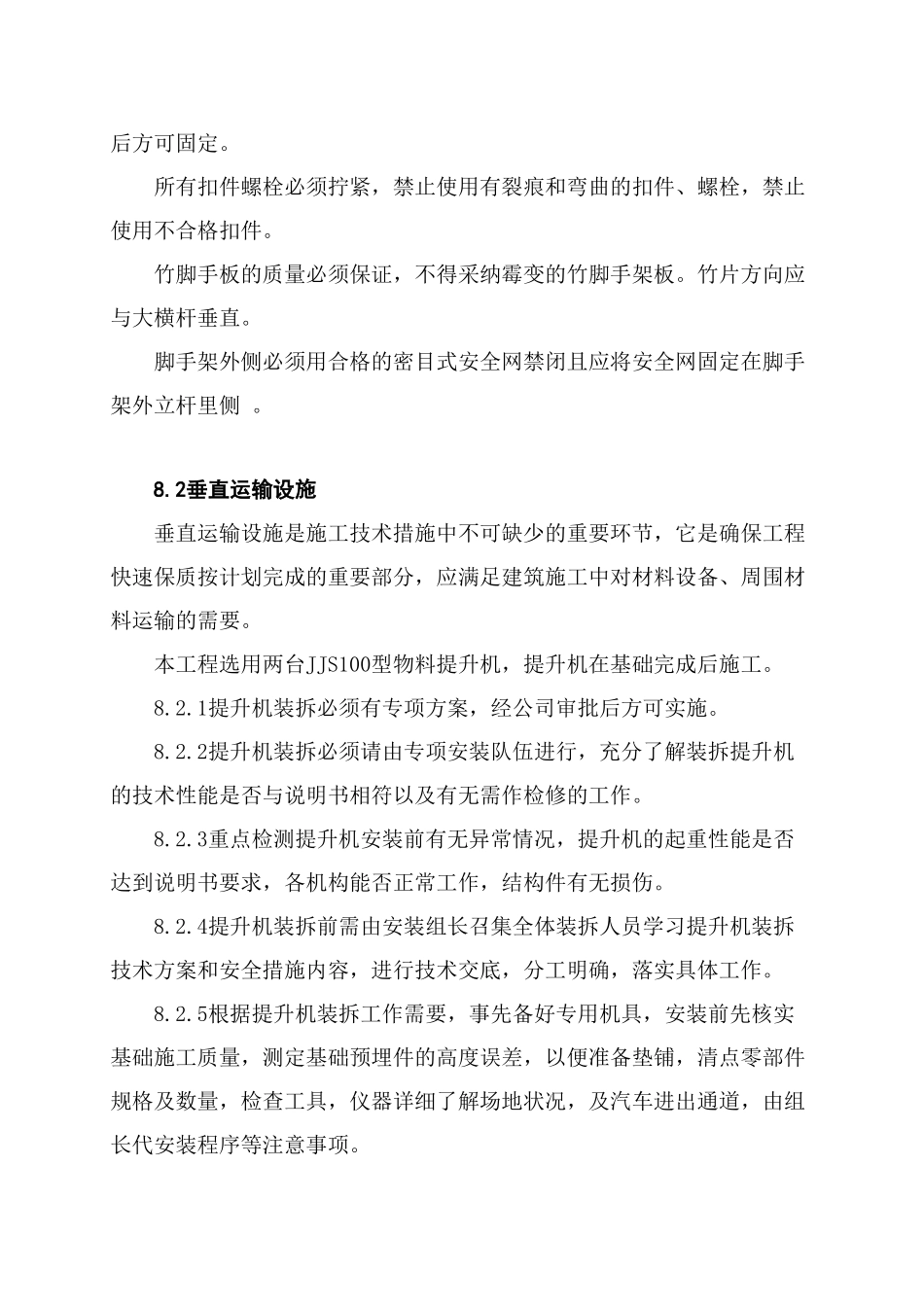

第八章 外脚手架工程和垂直运输设施工程施工中，脚手架和垂直运输设施占有重要的地位。选择与使用的合适与否，不但直接影响施工作业的顺利和安全进行；而且也关系到工程质量、施工进度 和企业经济效益的提高。它是建筑施工技术措施中最重要的环节之一。满足施工需要和确保使用安全是对建筑施工脚手架和垂直运输设施的基本要求。8.1外脚手架工程根据本工程平面布局及结构特点，建筑物的高度，确定本工程的外脚手架采纳落地式双排钢管脚手架搭设。脚手架钢管为φ48×3.5，材料为Q235，竹脚手板，阻燃密目安全网全封闭围护。8.1.1外脚手架构造脚手架横杆、立杆、剪力撑、地下室抛撑、栏杆、连墙杆均采纳φ48×3.5钢管，扣件连接成空间构架，抵御施工及风荷载的作用，具有足够的强度、刚度和稳定性。立杆横距1.2m，纵距≤1.8m，步高1.8m，离底部200处放置一道纵横扫地杆，脚手架与主体结构的连墙体设置沿圈梁跨一拉结，在外墙转角1m范围内增设一个拉结，脚手架外侧设防护栏杆与踢脚杆，高度分别为1.2m和0.3m。8.1.2施工要点脚手架底部基础平整夯实，落实立杆垂直稳放在砼预制块上，设纵横相连扫地杆。横杆、立杆必须横平坚直，间距均匀，立杆应随时用线锤校正，坚直后方可固定。所有扣件螺栓必须拧紧，禁止使用有裂痕和弯曲的扣件、螺栓，禁止使用不合格扣件。竹脚手板的质量必须保证，不得采纳霉变的竹脚手架板。竹片方向应与大横杆垂直。脚手架外侧必须用合格的密目式安全网禁闭且应将安全网固定在脚手架外立杆里侧 。8.2垂直运输设施垂直运输设施是施工技术措施中不可缺少的重要环节，它是确保工程快速保质按计划完成的重要部分，应满足建筑施工中对材料设备、周围材料运输的需要。本工程选用两台JJS100型物料提升机，提升机在基础完成后施工。8.2.1提升机装拆必须有专项方案，经公司审批后方可实施。8.2.2提升机装拆必须请由专项安装队伍进行，充分了解装拆提升机的技术性能是否与说明书相符以及有无需作检修的工作。8.2.3重点检测提升机安装前有无异常情况，提升机的起重性能是否达到说明书要求，各机构能否正常工作，结构件有无损伤。8.2.4提升机装拆前需由安装组长召集全体装拆人员学习提升机装拆技术方案和安全措施内容，进行技术交底，分工明确，落实具体工作。8.2.5根据提升机装拆工作需要，事先备好专用机具，安装前先核实基础施工质量，测定基础预埋件的高度误差，以便准备垫铺，清点零部件规格及数量，检查工具，仪器详细了解场地状况...
