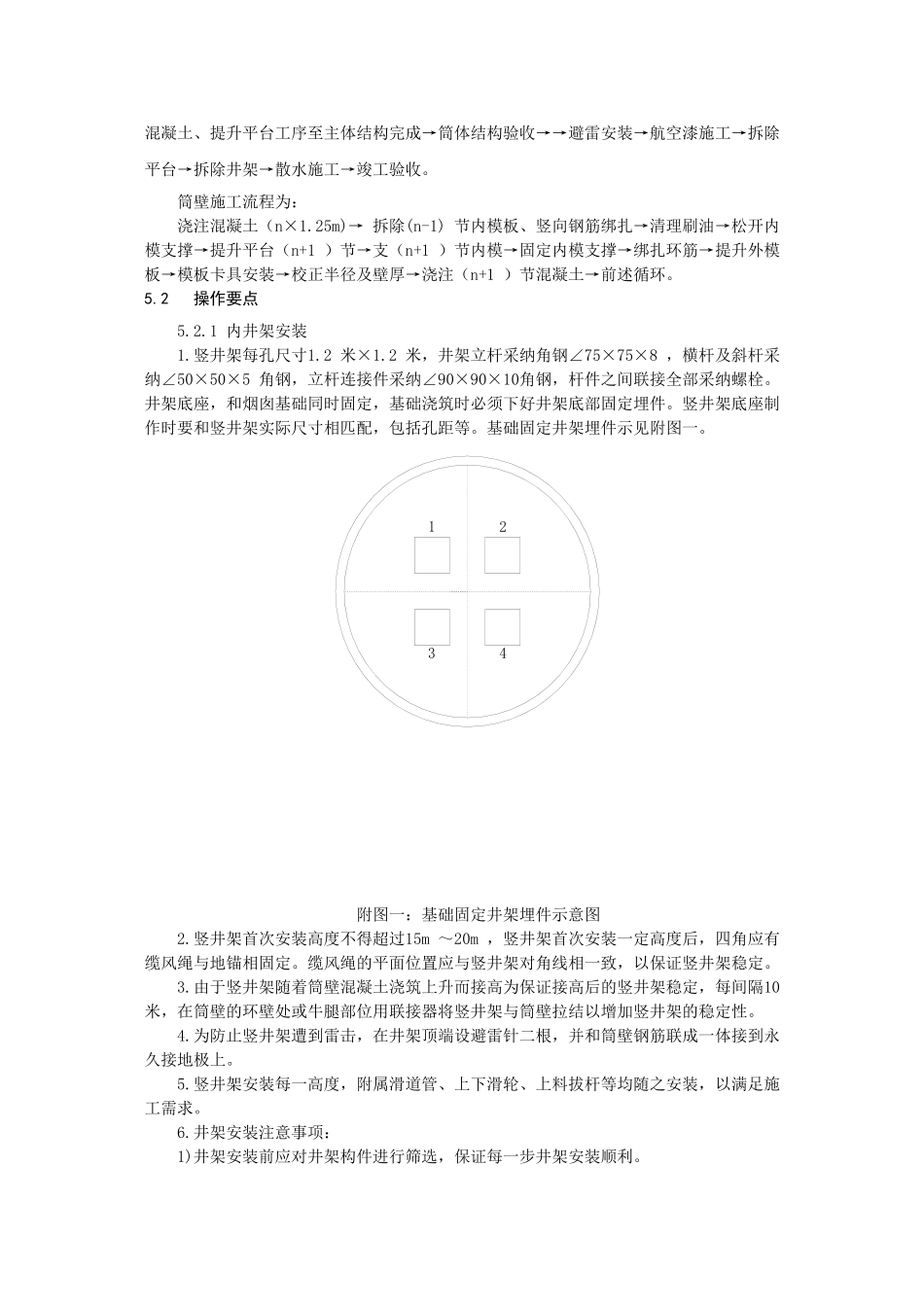

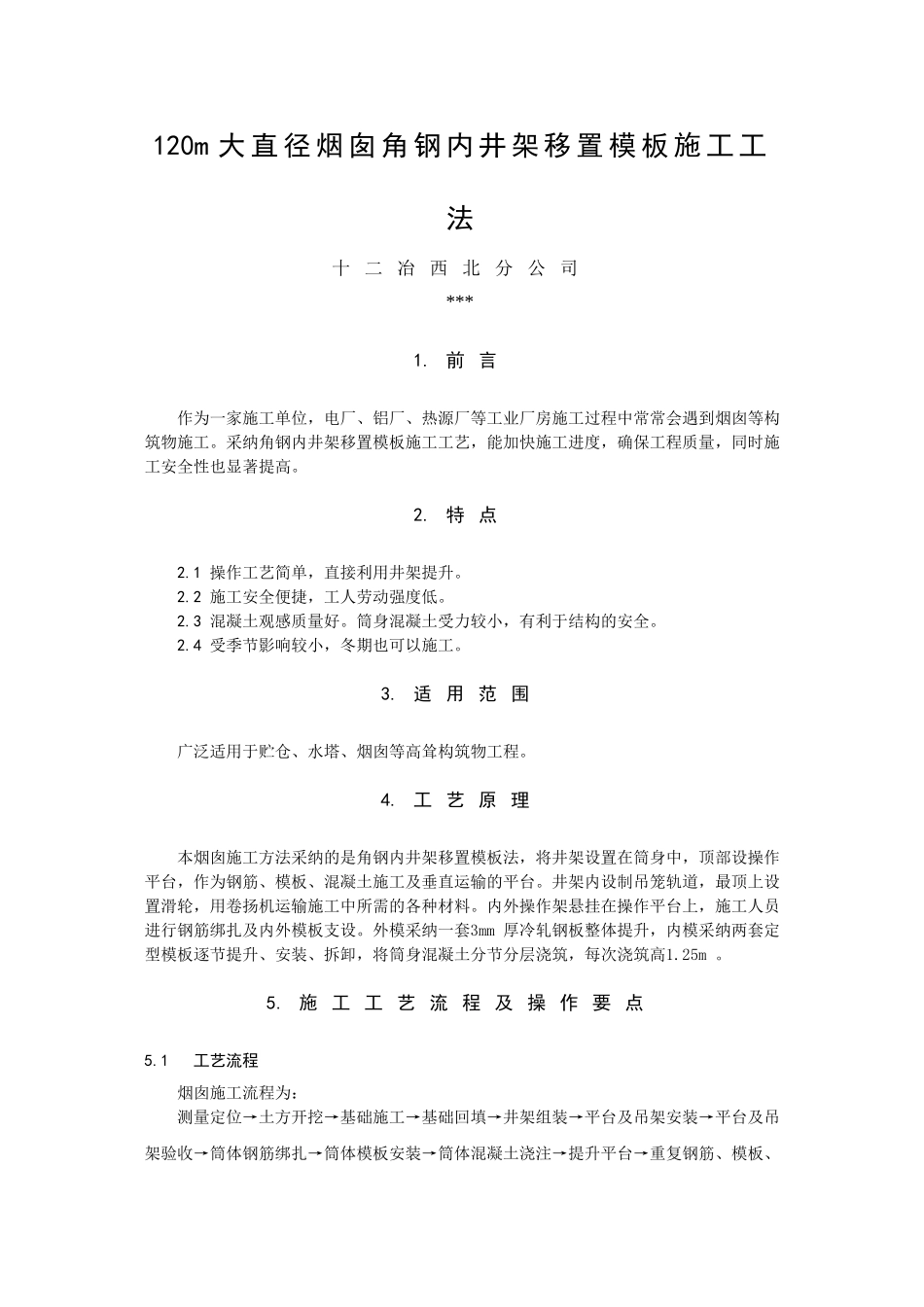

120m 大 直 径 烟 囱 角 钢 内 井 架 移 置 模 板 施 工 工法十 二 冶 西 北 分 公 司***1. 前 言作为一家施工单位，电厂、铝厂、热源厂等工业厂房施工过程中常常会遇到烟囱等构筑物施工。采纳角钢内井架移置模板施工工艺，能加快施工进度，确保工程质量，同时施工安全性也显著提高。2. 特 点2.1 操作工艺简单，直接利用井架提升。2.2 施工安全便捷，工人劳动强度低。2.3 混凝土观感质量好。筒身混凝土受力较小，有利于结构的安全。2.4 受季节影响较小，冬期也可以施工。3. 适 用 范 围广泛适用于贮仓、水塔、烟囱等高耸构筑物工程。4. 工 艺 原 理本烟囱施工方法采纳的是角钢内井架移置模板法，将井架设置在筒身中，顶部设操作平台，作为钢筋、模板、混凝土施工及垂直运输的平台。井架内设制吊笼轨道，最顶上设置滑轮，用卷扬机运输施工中所需的各种材料。内外操作架悬挂在操作平台上，施工人员进行钢筋绑扎及内外模板支设。外模采纳一套3mm 厚冷轧钢板整体提升，内模采纳两套定型模板逐节提升、安装、拆卸，将筒身混凝土分节分层浇筑，每次浇筑高1.25m 。5. 施 工 工 艺 流 程 及 操 作 要 点5.1 工艺流程烟囱施工流程为： 测量定位→土方开挖→基础施工→基础回填→井架组装→平台及吊架安装→平台及吊架验收→筒体钢筋绑扎→筒体模板安装→筒体混凝土浇注→提升平台→重复钢筋、模板、混凝土、提升平台工序至主体结构完成→筒体结构验收→→避雷安装→航空漆施工→拆除平台→拆除井架→散水施工→竣工验收。筒壁施工流程为：浇注混凝土（n×1.25m)→ 拆除(n-1) 节内模板、竖向钢筋绑扎→清理刷油→松开内模支撑→提升平台（n+1 ）节→支（n+1 ）节内模→固定内模支撑→绑扎环筋→提升外模板→模板卡具安装→校正半径及壁厚→浇注（n+1 ）节混凝土→前述循环。5.2 操作要点5.2.1 内井架安装1.竖井架每孔尺寸1.2 米×1.2 米，井架立杆采纳角钢∠75×75×8 ，横杆及斜杆采纳∠50×50×5 角钢，立杆连接件采纳∠90×90×10角钢，杆件之间联接全部采纳螺栓。井架底座，和烟囱基础同时固定，基础浇筑时必须下好井架底部固定埋件。竖井架底座制作时要和竖井架实际尺寸相匹配，包括孔距等。基础固定井架埋件示见附图一。1234附图一：基础固定井架埋件示意图2.竖井架首次安装高度不得超过15m ～20m ，竖井架首次安装一定高度后，四角应有缆风绳与地锚相固定。缆风绳的平面位置应与...
