15万吨水厂给排水安装工程施工组织设计方案

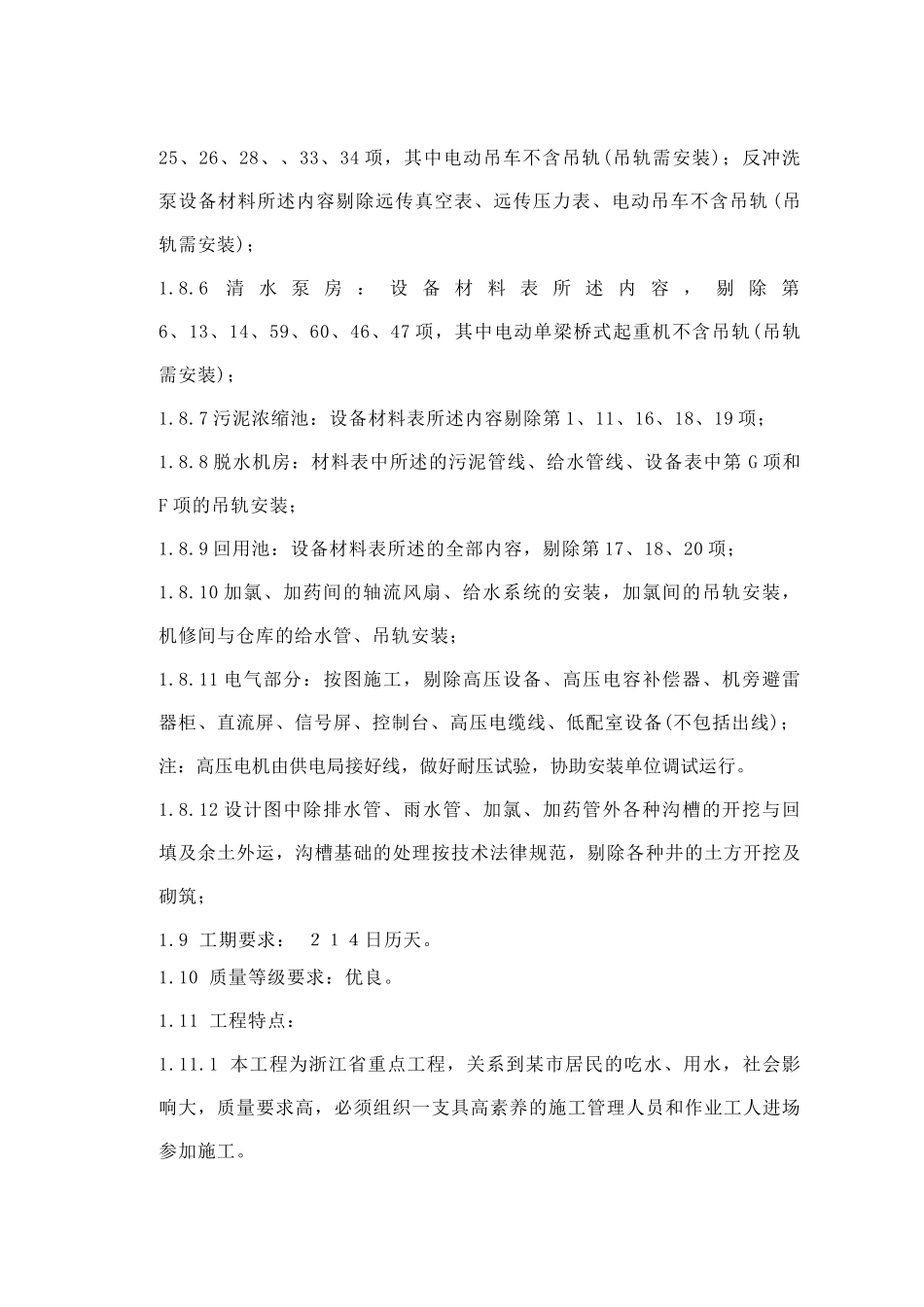

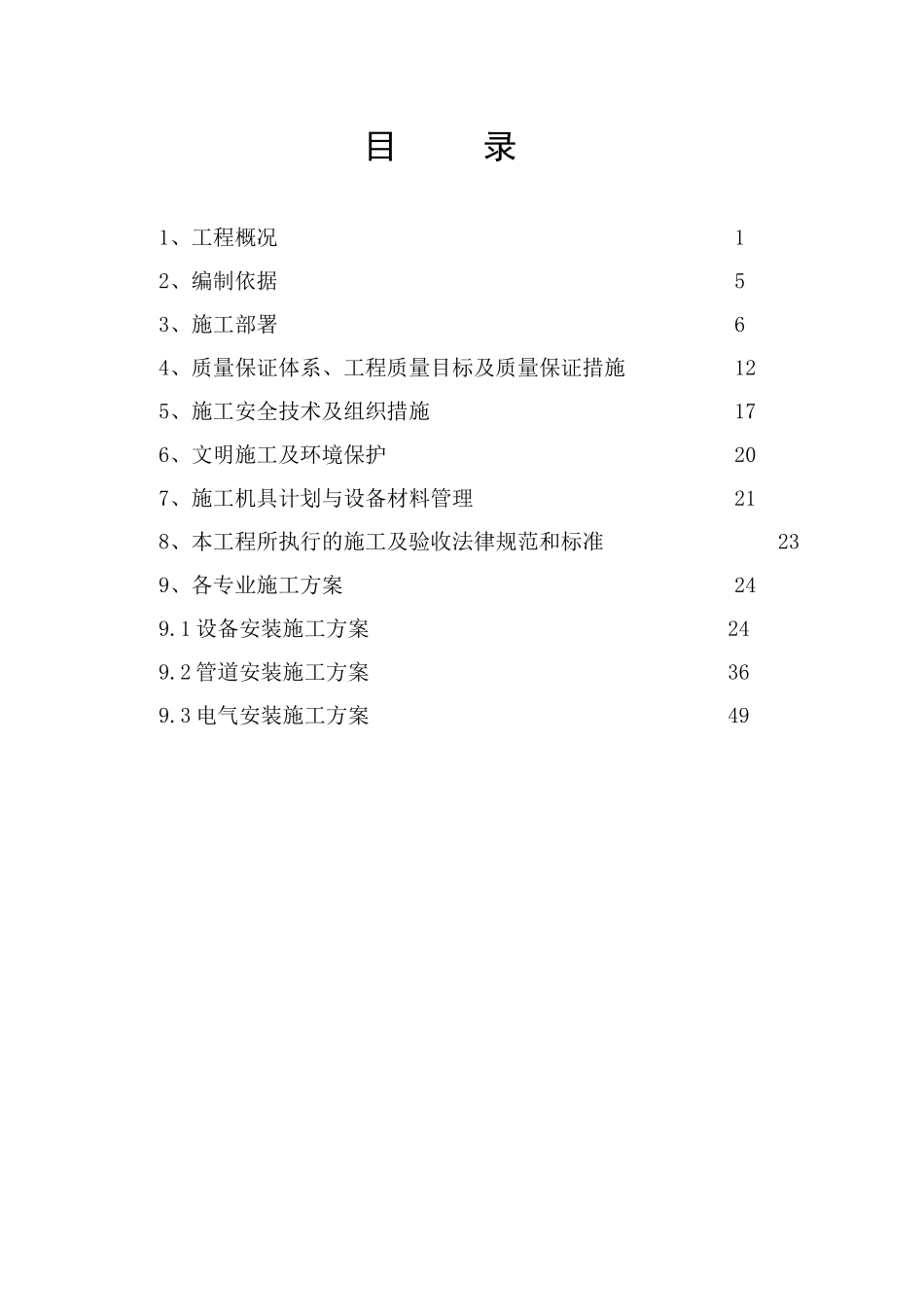

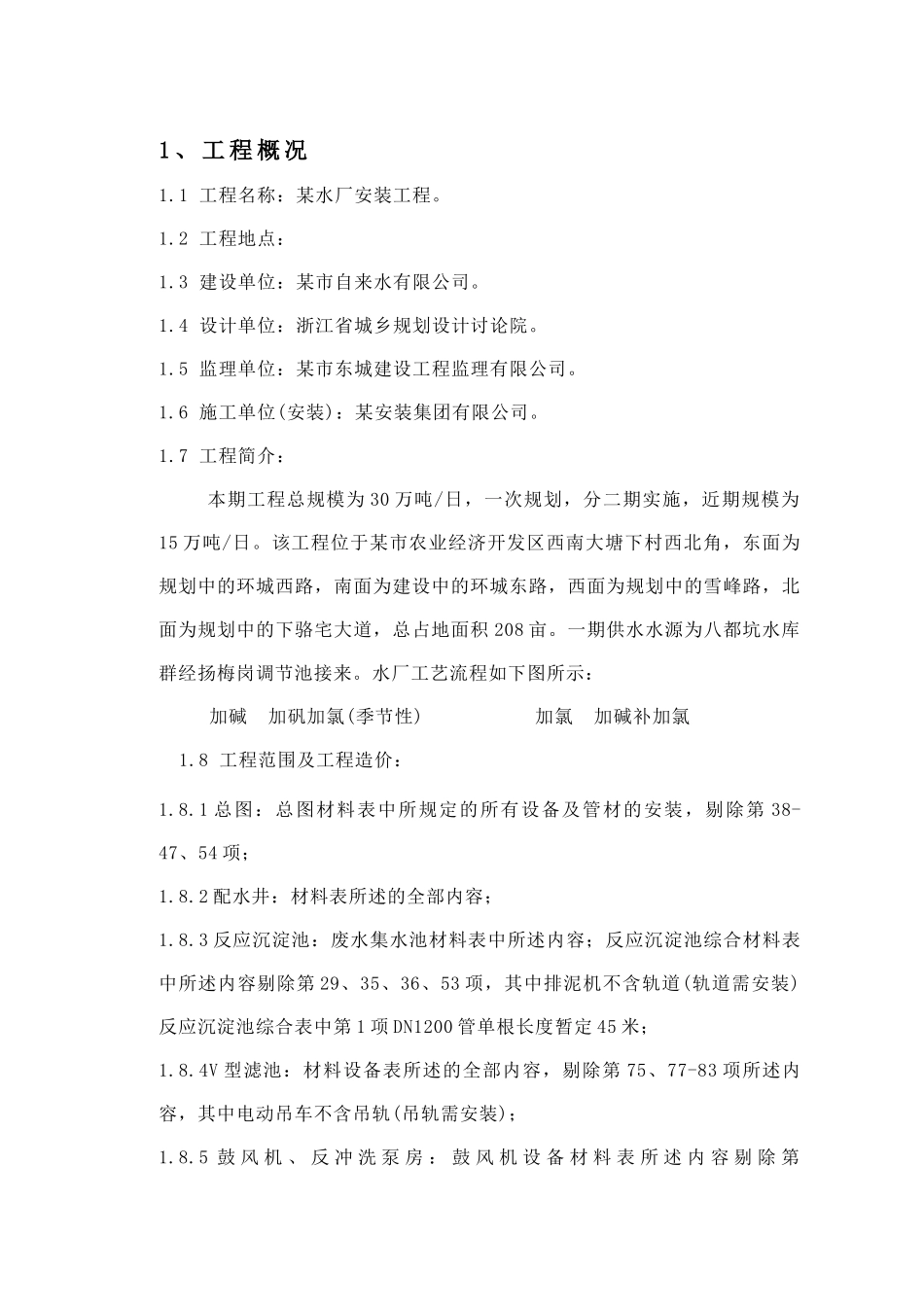

目 录1、工程概况 12、编制依据 53、施工部署 64、质量保证体系、工程质量目标及质量保证措施 125、施工安全技术及组织措施 176、文明施工及环境保护 207、施工机具计划与设备材料管理 218、本工程所执行的施工及验收法律规范和标准 239、各专业施工方案 249.1 设备安装施工方案 249.2 管道安装施工方案 369.3 电气安装施工方案 491 、 工 程 概 况1.1 工程名称：某水厂安装工程。1.2 工程地点： 1.3 建设单位：某市自来水有限公司。1.4 设计单位：浙江省城乡规划设计讨论院。1.5 监理单位：某市东城建设工程监理有限公司。1.6 施工单位(安装)：某安装集团有限公司。1.7 工程简介：本期工程总规模为 30 万吨/日，一次规划，分二期实施，近期规模为15 万吨/日。该工程位于某市农业经济开发区西南大塘下村西北角，东面为规划中的环城西路，南面为建设中的环城东路，西面为规划中的雪峰路，北面为规划中的下骆宅大道，总占地面积 208 亩。一期供水水源为八都坑水库群经扬梅岗调节池接来。水厂工艺流程如下图所示： 加碱 加矾加氯(季节性) 加氯 加碱补加氯 1.8 工程范围及工程造价：1.8.1 总图：总图材料表中所规定的所有设备及管材的安装，剔除第 38-47、54 项；1.8.2 配水井：材料表所述的全部内容；1.8.3 反应沉淀池：废水集水池材料表中所述内容；反应沉淀池综合材料表中所述内容剔除第 29、35、36、53 项，其中排泥机不含轨道(轨道需安装)反应沉淀池综合表中第 1 项 DN1200 管单根长度暂定 45 米；1.8.4V 型滤池：材料设备表所述的全部内容，剔除第 75、77-83 项所述内容，其中电动吊车不含吊轨(吊轨需安装)；1.8.5 鼓 风 机 、 反 冲 洗 泵 房 ： 鼓 风 机 设 备 材 料 表 所 述 内 容 剔 除 第25、26、28、、33、34 项，其中电动吊车不含吊轨(吊轨需安装)；反冲洗泵设备材料所述内容剔除远传真空表、远传压力表、电动吊车不含吊轨 (吊轨需安装)；1.8.6清 水 泵 房 ： 设 备 材 料 表 所 述 内 容 ， 剔 除 第6、13、14、59、60、46、47 项，其中电动单梁桥式起重机不含吊轨(吊轨需安装)；1.8.7 污泥浓缩池：设备材料表所述内容剔除第 1、11、16、18、19 项；1.8.8 脱水机房：材料表中所述的污泥管线、给水管线、设备表中第 G 项和F 项的吊轨安装；1.8.9 回用池：设备材料表所述的全部内容，剔除第 17、18、20 项；1.8.10 加...
