33m梯形钢屋架施工工法

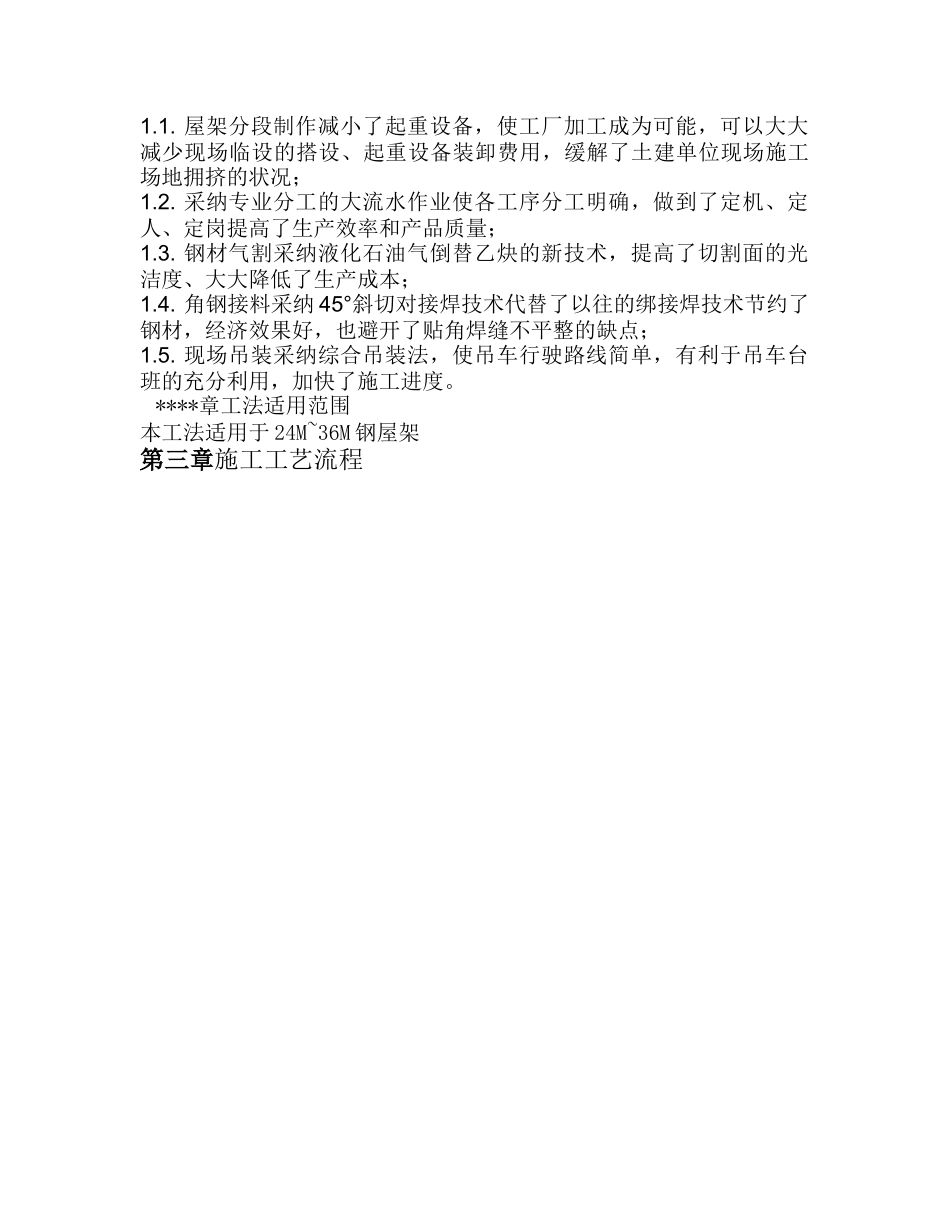

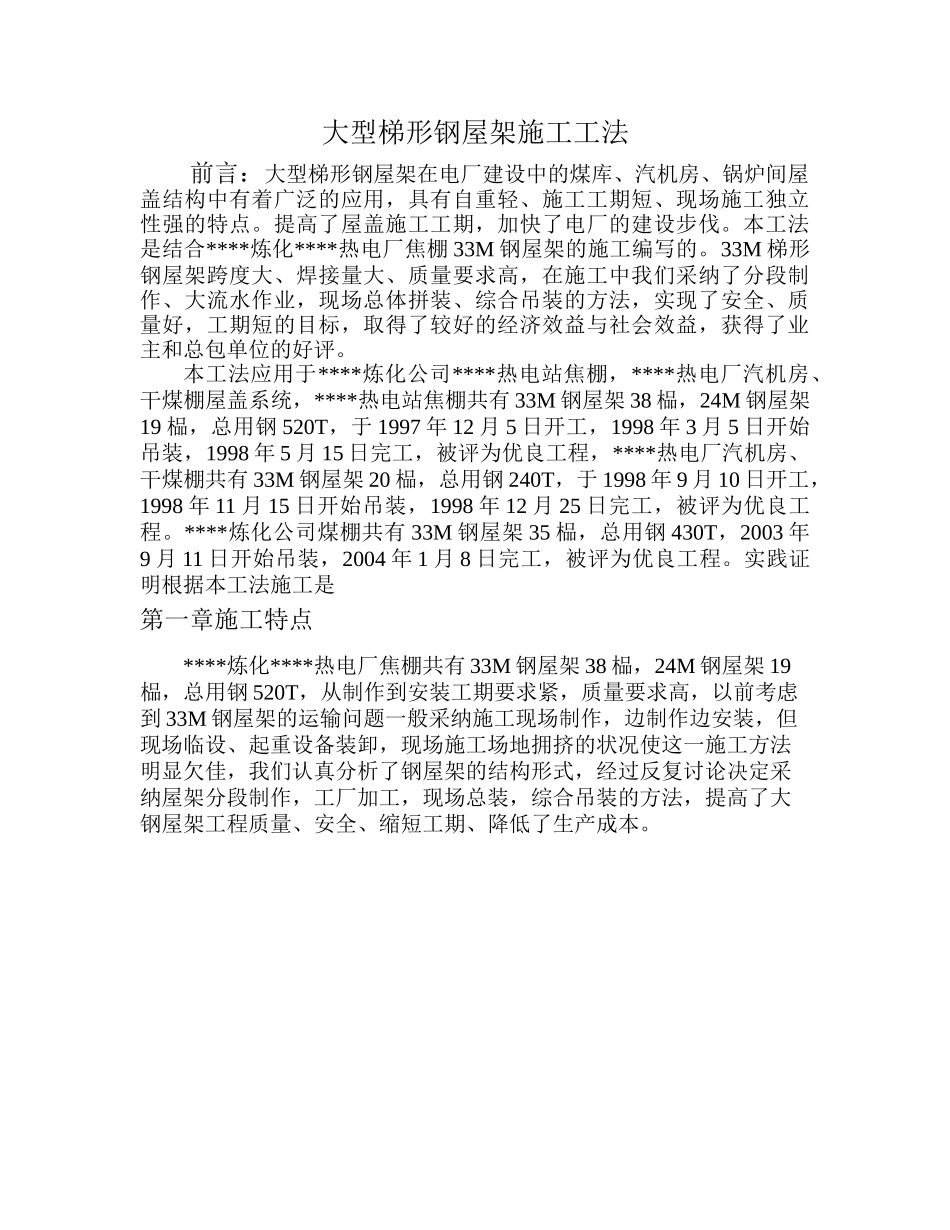

大型梯形钢屋架施工工法前言：大型梯形钢屋架在电厂建设中的煤库、汽机房、锅炉间屋盖结构中有着广泛的应用，具有自重轻、施工工期短、现场施工独立性强的特点。提高了屋盖施工工期，加快了电厂的建设步伐。本工法是结合****炼化****热电厂焦棚 33M 钢屋架的施工编写的。33M 梯形钢屋架跨度大、焊接量大、质量要求高，在施工中我们采纳了分段制作、大流水作业，现场总体拼装、综合吊装的方法，实现了安全、质量好，工期短的目标，取得了较好的经济效益与社会效益，获得了业主和总包单位的好评。本工法应用于****炼化公司****热电站焦棚，****热电厂汽机房、干煤棚屋盖系统，****热电站焦棚共有 33M 钢屋架 38 榀，24M 钢屋架19 榀，总用钢 520T，于 1997 年 12 月 5 日开工，1998 年 3 月 5 日开始吊装，1998 年 5 月 15 日完工，被评为优良工程，****热电厂汽机房、干煤棚共有 33M 钢屋架 20 榀，总用钢 240T，于 1998 年 9 月 10 日开工，1998 年 11 月 15 日开始吊装，1998 年 12 月 25 日完工，被评为优良工程。****炼化公司煤棚共有 33M 钢屋架 35 榀，总用钢 430T，2003 年9 月 11 日开始吊装，2004 年 1 月 8 日完工，被评为优良工程。实践证明根据本工法施工是第一章施工特点****炼化****热电厂焦棚共有 33M 钢屋架 38 榀，24M 钢屋架 19榀，总用钢 520T，从制作到安装工期要求紧，质量要求高，以前考虑到 33M 钢屋架的运输问题一般采纳施工现场制作，边制作边安装，但现场临设、起重设备装卸，现场施工场地拥挤的状况使这一施工方法明显欠佳，我们认真分析了钢屋架的结构形式，经过反复讨论决定采纳屋架分段制作，工厂加工，现场总装，综合吊装的方法，提高了大钢屋架工程质量、安全、缩短工期、降低了生产成本。1.1. 屋架分段制作减小了起重设备，使工厂加工成为可能，可以大大减少现场临设的搭设、起重设备装卸费用，缓解了土建单位现场施工场地拥挤的状况；1.2. 采纳专业分工的大流水作业使各工序分工明确，做到了定机、定人、定岗提高了生产效率和产品质量；1.3. 钢材气割采纳液化石油气倒替乙炔的新技术，提高了切割面的光洁度、大大降低了生产成本；1.4. 角钢接料采纳 45°斜切对接焊技术代替了以往的绑接焊技术节约了钢材，经济效果好，也避开了贴角焊缝不平整的缺点；1.5. 现场吊装采纳综合吊装法，使吊车行驶路线简单，有利于吊车台班的充分利用，...
